Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601277103 (GSM200)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

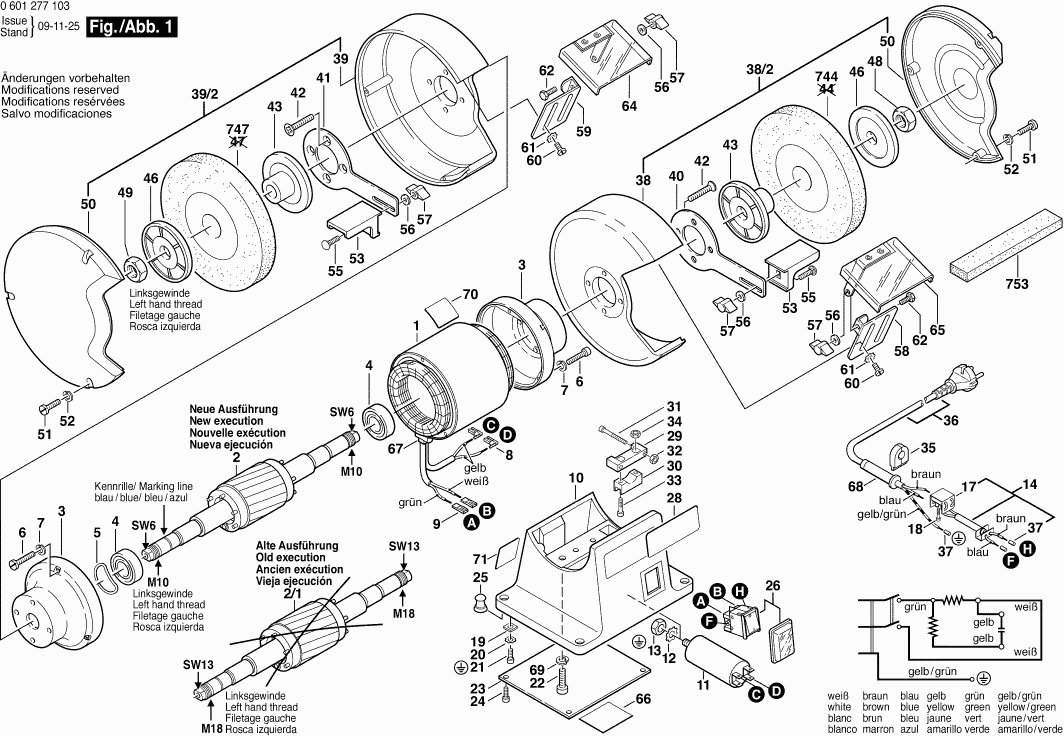

Dibujo técnico de los/las Bosch 0601277103 (GSM200)
Lista de las piezas de repuesto de Bosch 0601277103 (GSM200)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| ESTATOR | ||||
| 1 | 1609203305 | 114.26 | 138.25 | |
| ROTOR | ||||
| 2 | 1609203620 | 65.16 | 78.84 | |
| Escudo de extremo | ||||
| 3 | 1609203298 | 20.39 | 24.67 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 4 | 1900905124 | 64.67 | 78.25 | |
| Espaciador de rodamiento de bolas 17x12.5x0.3 | ||||
| 5 | 1609203230 | 1.32 | 1.60 | |
| Tornillo de cabeza cilíndrica | ||||
| 6 | 2910011166 | 1.00 | 1.21 | |
| Arandela de resorte | ||||
| 7 | 2916690004 | 1.50 | 1.82 | |
| MANGUITO AISLANTE | ||||
| 8 | 1609203231 | 1.32 | 1.60 | |
| Codo final | ||||
| 9 | 1609203247 | 1.24 | 1.50 | |
| Placa base | ||||
| 10 | 1609203226 | 33.33 | 40.33 | |
| Condensador De Motor | ||||
| 11 | 1609203277 | 12.21 | 14.77 | |
| Arandela Dentada DIN 6797-J8,2-FST | ||||
| 12 | 2916040008 | 0.83 | 1.00 | |
| Tuerca hexagonal | ||||
| 13 | 2915011009 | 2.40 | 2.90 | |
| Cable de conexión | ||||
| 14 | 1609203235 | 2.52 | 3.05 | |
| Tira de Terminal de Enchufe 2x2,5 MM/2 | ||||
| 17 | 1901091001 | 1.24 | 1.50 | |
| Tornillo de cabeza cilíndrica DIN 84-AM3X14-5.8 | ||||
| 18 | 2910011058 | 0.83 | 1.00 | |
| Placa de sujeción CS 50 EB | ||||
| 19 | 1609203238 | 1.32 | 1.60 | |
| Arandela dentada DIN 6797-A-3,2 | ||||
| 20 | 2916030006 | 1.00 | 1.21 | |
| Tornillo de cabeza cilíndrica DIN 84-AM4x8-4.8 | ||||
| 21 | 2910001118 | 0.83 | 1.00 | |
| Tornillo de cabeza hexagonal | ||||
| 22 | 2910141197 | 1.44 | 1.74 | |
| Panel inferior | ||||
| 23 | 1609203239 | 4.58 | 5.54 | |
| Tornillo de cabeza cilíndrica | ||||
| 24 | 2910011120 | 1.00 | 1.21 | |
| Base De Goma | ||||
| 25 | 1609203240 | 1.32 | 1.60 | |
| Ya no disponible, sin reemplazo | ||||
| 26 | 1609203241 | |||
| Placa del fabricante GBH 2000 | ||||
| 28 | 1601118395 | 2.18 | 2.64 | |
| Placa de sujeción CS 50 EB | ||||
| 29 | 1609203243 | 1.32 | 1.60 | |
| Placa de sujeción CS 50 EB | ||||
| 30 | 1609203244 | 1.24 | 1.50 | |
| Tornillo de cabeza cilíndrica DIN 84-AM3x25-5.8 | ||||
| 31 | 2910011064 | 1.24 | 1.50 | |
| Tuerca hexagonal | ||||
| 32 | 2915011003 | 1.00 | 1.21 | |
| Tornillo de cabeza cilíndrica | ||||
| 33 | 2910021130 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 34 | 2915011005 | 1.00 | 1.21 | |
| Funda de cable | ||||
| 35 | 1609203245 | 1.32 | 1.60 | |
| Cable de alimentación | ||||
| 36 | 1609203246 | 17.60 | 21.30 | |
| Codo final | ||||
| 37 | 1609203247 | 1.24 | 1.50 | |
| Cubierta Protectora | ||||
| 38 | 1609203642 | 55.56 | 67.23 | |
| Cubierta Protectora | ||||
| 38 | 1609203278 | 41.30 | 49.97 | |
| Cubierta Protectora | ||||
| 38/2 | 1609203643 | 45.52 | 55.08 | |
| Cubierta Protectora | ||||
| 39 | 1609203644 | 55.56 | 67.23 | |
| Cubierta Protectora | ||||
| 39 | 1609203279 | 41.30 | 49.97 | |
| Cubierta Protectora | ||||
| 39/2 | 1609203645 | 55.56 | 67.23 | |
| Soporte De Conexión | ||||
| 40 | 1609203280 | 3.04 | 3.68 | |
| Soporte De Conexión | ||||
| 41 | 1609203281 | 4.58 | 5.54 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 42 | 2912341203 | 1.00 | 1.21 | |
| Brida De Fijación | ||||
| 43 | 1609203252 | 6.53 | 7.90 | |
| Contrabrida | ||||
| 46 | 1609203640 | 5.96 | 7.21 | |
| Contrabrida | ||||
| 46 | 1609203253 | 5.27 | 6.38 | |
| Tuerca Hexagonal DIN 934-M 10-m-8 | ||||
| 48 | 2915011010 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 48 | 2915011014 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 49 | 1609203621 | 1.32 | 1.60 | |
| Tuerca hexagonal | ||||
| 49 | 1609203299 | 1.32 | 1.60 | |
| Protección Lateral | ||||
| 50 | 1609203647 | 61.93 | 74.94 | |
| Protección Lateral | ||||
| 50 | 1609203282 | 25.28 | 30.59 | |
| Tornillo de cabeza cilíndrica | ||||
| 51 | 2910021126 | 1.00 | 1.21 | |
| Arandela de resorte | ||||
| 52 | 2916681005 | 1.00 | 1.21 | |
| PLACA DE SOPORTE | ||||
| 53 | 1609203300 | 6.53 | 7.90 | |
| Tornillo de cabeza plana | ||||
| 55 | 2910281201 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 56 | 2916011013 | 1.00 | 1.21 | |
| BOTÓN | ||||
| 57 | 1609203258 | 2.52 | 3.05 | |
| Placa de protección | ||||
| 58 | 1609203259 | 5.96 | 7.21 | |
| Placa de protección | ||||
| 59 | 1609203260 | 1.90 | 2.30 | |
| Ya no disponible, sin reemplazo | ||||
| 60 | 2910021152 | |||
| Ya no disponible, sin reemplazo | ||||
| 61 | 2916060006 | |||
| Tornillo hexagonal | ||||
| 62 | 2911051195 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 64 | 1609203261 | |||
| Ya no disponible, sin reemplazo | ||||
| 65 | 1609203295 | |||
| Placa de Referencia | ||||
| 66 | 1601118386 | 3.04 | 3.68 | |
| Sello | ||||
| 67 | 1609203293 | 1.24 | 1.50 | |
| OJAL | ||||
| 68 | 1609203296 | 1.32 | 1.60 | |
| Ya no disponible, sin reemplazo | ||||
| 69 | 2916690005 | |||
| Placa de Referencia | ||||
| 70 | 1601118388 | 3.04 | 3.68 | |
| Placa de identificación | ||||
| 71 | 1601118392 | 2.18 | 2.64 | |
| SLIJPSCHIJF | ||||
| 744 | 2608600106 | 0.83 | 1.00 | |
| SLIJPSCHIJF | ||||
| 744 | 2608600111 | 0.83 | 1.00 | |
| SLIJPSCHIJF | ||||
| 747 | 2608600112 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 753 | 1607929000 | |||
