Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601D91300 ( GSN90-34-DK )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

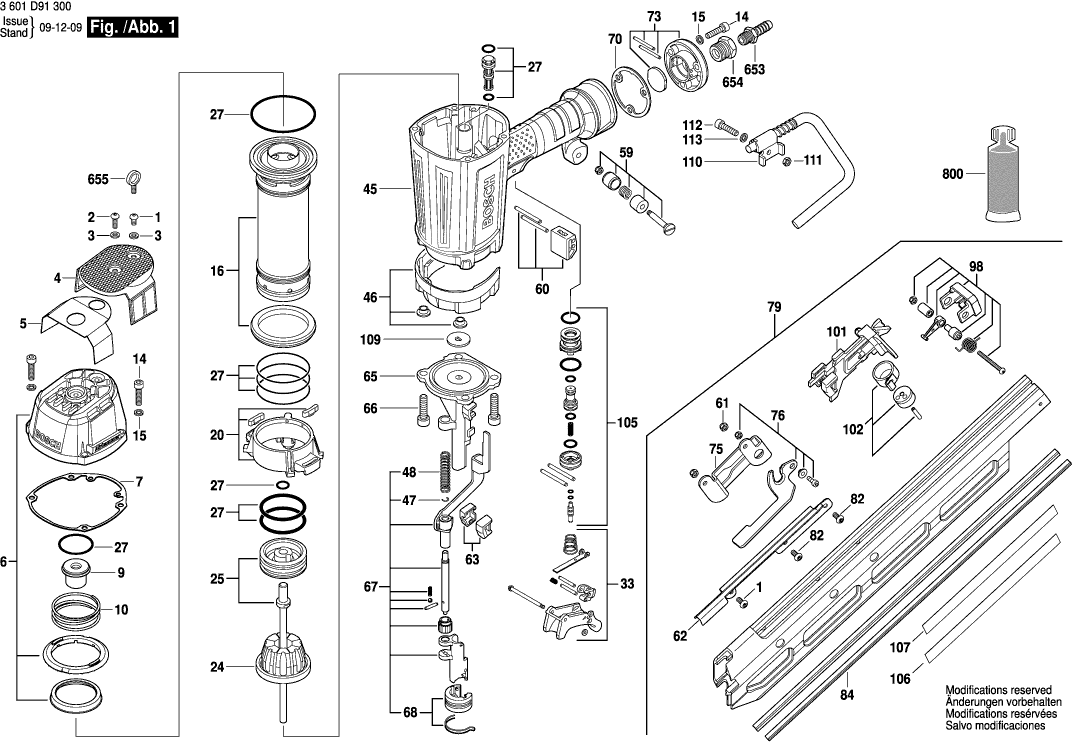

Dibujo técnico de los/las Bosch 3601D91300 ( GSN90-34-DK )
Lista de las piezas de repuesto de Bosch 3601D91300 ( GSN90-34-DK )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TORNILLO M4X35 | ||||
| 1 | 2610001663 | 1.18 | 1.43 | |
| TORNILLO M4X35 | ||||
| 2 | 2610001664 | 0.83 | 1.00 | |
| Anillo de distancia AU 43 FF | ||||
| 3 | 2610001665 | 0.83 | 1.00 | |
| Placa de cubierta | ||||
| 4 | 2610001666 | 23.75 | 28.74 | |
| Placa de sellado | ||||
| 5 | 2610001667 | 5.33 | 6.45 | |
| Cubierta Del Cilindro | ||||
| 6 | 2610001668 | 67.25 | 81.37 | |
| Placa de sellado | ||||
| 7 | 2610001669 | 12.41 | 15.02 | |
| Parachoques | ||||
| 9 | 2610001670 | 5.83 | 7.05 | |
| Resorte de compresión | ||||
| 10 | 2610001671 | 4.10 | 4.96 | |
| TORNILLO M4X35 | ||||
| 14 | 2610001673 | 1.94 | 2.35 | |
| Disco | ||||
| 15 | 2610001674 | 1.70 | 2.06 | |
| Cilindro del Pistón | ||||
| 16 | 2610001675 | 101.94 | 123.35 | |
| Anillo de retención | ||||
| 20 | 2610001676 | 15.71 | 19.01 | |
| Parachoques | ||||
| 24 | 2610001677 | 49.56 | 59.97 | |
| Ensamble de pistones | ||||
| 25 | 2610005242 | 148.65 | 179.87 | |
| Anillo O | ||||
| 27 | 2610001679 | 15.71 | 19.01 | |
| Gatillo | ||||
| 33 | 2610001680 | 15.71 | 19.01 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 45 | 2610001682 | 148.65 | 179.87 | |
| Cubierta TURBO II | ||||
| 46 | 2610001683 | 20.42 | 24.71 | |
| Clip de Resorte | ||||
| 47 | 2610001684 | 0.83 | 1.00 | |
| Muelle Helicoidal | ||||
| 48 | 2610005243 | 1.70 | 2.06 | |
| JEFE | ||||
| 59 | 2610005244 | 23.75 | 28.74 | |
| Bloque de guía | ||||
| 60 | 2610001687 | 5.33 | 6.45 | |
| Tuerca de bloqueo | ||||
| 61 | 2610005245 | 0.83 | 1.00 | |
| Cubierta de Revista | ||||
| 62 | 2610005246 | 12.41 | 15.02 | |
| Almohadilla de goma GCL 2-50C | ||||
| 63 | 2610005247 | 5.33 | 6.45 | |
| ESTUDIAR | ||||
| 65 | 2610005248 | 148.65 | 179.87 | |
| TORNILLO M4X35 | ||||
| 66 | 2610001692 | 1.94 | 2.35 | |
| Dispositivo de ajuste | ||||
| 67 | 2610005249 | 91.56 | 110.79 | |
| Guarda Protectora | ||||
| 68 | 2610001694 | 5.33 | 6.45 | |
| Placa de sellado | ||||
| 70 | 2610001695 | 3.31 | 4.01 | |
| Cubierta | ||||
| 73 | 2610001696 | 20.42 | 24.71 | |
| Ángulo de retención TURBO II | ||||
| 75 | 2610005250 | 18.19 | 22.01 | |
| Palanca de Liberación | ||||
| 76 | 2610001698 | 13.93 | 16.86 | |
| Conjunto | ||||
| 79 | 2610005251 | 271.34 | 328.32 | |
| TORNILLO M4X35 | ||||
| 82 | 2610005252 | 0.83 | 1.00 | |
| Banda de Desgaste | ||||
| 84 | 2610005254 | 15.71 | 19.01 | |
| Conjunto de bloqueo | ||||
| 98 | 2610005255 | 23.75 | 28.74 | |
| Seguidor | ||||
| 101 | 2610005256 | 33.45 | 40.47 | |
| Muelle de Seguidor | ||||
| 102 | 2610001705 | 13.93 | 16.86 | |
| Gatillo | ||||
| 105 | 2610001706 | 12.41 | 15.02 | |
| Placa de identificación | ||||
| 106 | 1601118S44 | 1.94 | 2.35 | |
| Etiqueta de Advertencia | ||||
| 107 | 2610011089 | 1.94 | 2.35 | |
| Placa De Sello De Plomo | ||||
| 109 | 2610005259 | 1.94 | 2.35 | |
| GANCHO | ||||
| 110 | 2610008549 | 13.93 | 16.86 | |
| Tuerca de bloqueo | ||||
| 111 | 2610005245 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 112 | 2610006326 | 0.83 | 1.00 | |
| Disco | ||||
| 113 | 2610005312 | 0.83 | 1.00 | |
| Acoplamiento | ||||
| 653 | 1600A00080 | 6.54 | 7.91 | |
| Tornillo de ojo | ||||
| 655 | 2610011088 | 4.70 | 5.69 | |
| GRASA | ||||
| 800 | 2610005257 | 5.83 | 7.05 | |
