Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601436703 (GSR1436.7)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

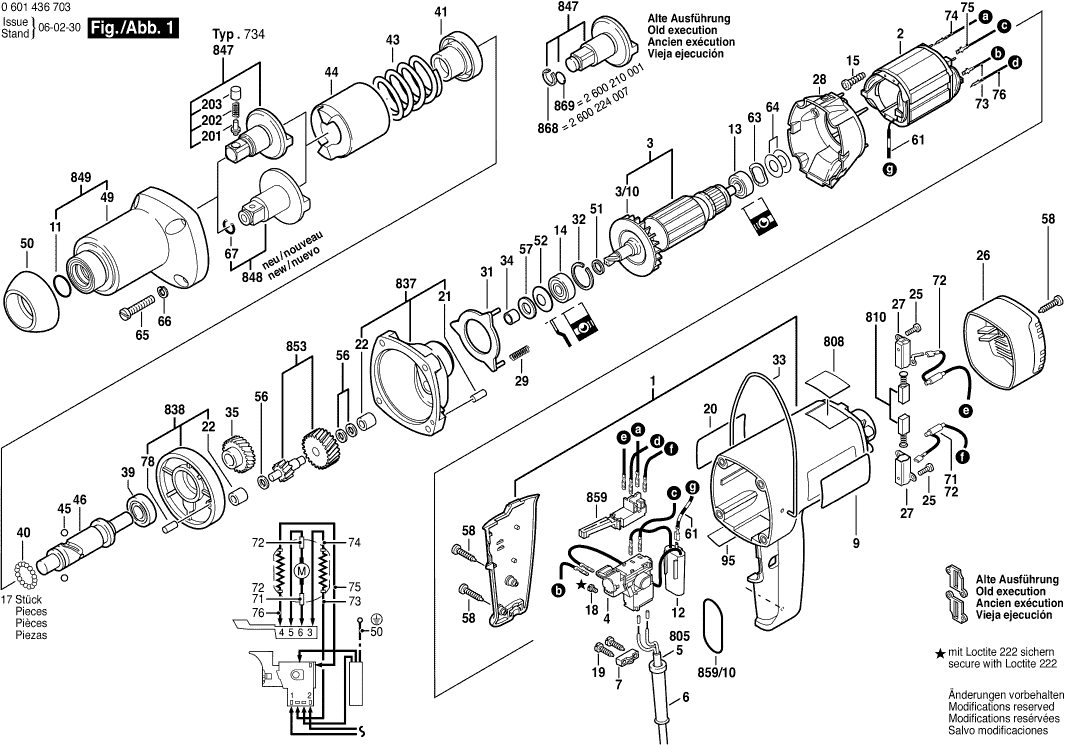

Dibujo técnico de los/las Bosch 0601436703 (GSR1436.7)
Lista de las piezas de repuesto de Bosch 0601436703 (GSR1436.7)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja del Motor AZUL | ||||
| 1 | 3605108049 | 47.68 | 57.69 | |
| Campo 230V | ||||
| 2 | 2604220429 | 23.90 | 28.92 | |
| Armazón | ||||
| 3 | 2604010629 | 61.93 | 74.94 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/10 | 2606610049 | 2.08 | 2.52 | |
| Interruptor | ||||
| 4 | 2607200165 | 72.96 | 88.28 | |
| OJAL | ||||
| 6 | 2600703013 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Pegatina | ||||
| 9 | 3601119000 | 2.38 | 2.88 | |
| Anillo O | ||||
| 11 | 1900210321 | 4.94 | 5.98 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 2607329096 | 7.46 | 9.03 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1900905018 | 16.79 | 20.32 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905021 | 8.35 | 10.10 | |
| Bolt de Embrague | ||||
| 15 | 2603435015 | 2.08 | 2.52 | |
| Tornillo de cabeza cilíndrica | ||||
| 18 | 2603410001 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 19 | 2910211019 | 1.00 | 1.21 | |
| Pegatina | ||||
| 20 | 3601119001 | 2.38 | 2.88 | |
| Pasador Cilíndrico | ||||
| 21 | 2917500095 | 1.49 | 1.80 | |
| Manga de aguja AGC 18 | ||||
| 22 | 2600914010 | 2.86 | 3.46 | |
| Tornillo de placa | ||||
| 25 | 2910211005 | 1.00 | 1.21 | |
| Cubierta de la carcasa VERDE | ||||
| 26 | 3605500018 | 6.53 | 7.90 | |
| PORTACEPILLO | ||||
| 27 | 2604337003 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 28 | 3605500017 | 6.22 | 7.53 | |
| Resorte de compresión | ||||
| 29 | 2604611024 | 2.08 | 2.52 | |
| Disco de soporte | ||||
| 31 | 3600190003 | 3.71 | 4.49 | |
| Anillo de bloqueo | ||||
| 32 | 2916660008 | 2.08 | 2.52 | |
| Bucle de suspensión | ||||
| 33 | 2604682001 | 7.46 | 9.03 | |
| Ya no disponible, sin reemplazo | ||||
| 34 | 2600400008 | |||
| Engranaje Cilíndrico | ||||
| 35 | 2606317001 | 31.42 | 38.02 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 39 | 1900900287 | 21.30 | 25.77 | |
| Pelota | ||||
| 40 | 1903230007 | 1.49 | 1.80 | |
| COJINETE | ||||
| 41 | 1605801018 | 47.53 | 57.51 | |
| Resorte de compresión | ||||
| 43 | 1604619010 | 6.73 | 8.14 | |
| Golpeador | ||||
| 44 | 2608710001 | 210.30 | 254.46 | |
| Pelota | ||||
| 45 | 1903230013 | 2.08 | 2.52 | |
| EJE DE TRANSMISIÓN | ||||
| 46 | 2603124002 | 88.83 | 107.48 | |
| Caja de Mecanismo de Impacto | ||||
| 49 | 3605190188 | 102.63 | 124.18 | |
| ANELLO DE SEGURIDAD | ||||
| 50 | 2600250005 | 4.18 | 5.06 | |
| Anillo espaciador | ||||
| 51 | 3600113007 | 1.90 | 2.30 | |
| Arandela cóncava | ||||
| 52 | 2600500002 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 56 | 2600100569 | 1.49 | 1.80 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 57 | 2600108077 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 58 | 2910211020 | 2.08 | 2.52 | |
| Cable Eléctrico | ||||
| 61 | 3604431001 | 2.18 | 2.64 | |
| Arandela de compensación | ||||
| 63 | 2600150004 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 64 | 2600101020 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 64 | 2600101022 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 64 | 2600101023 | 1.49 | 1.80 | |
| Tornillo de cabeza cilíndrica | ||||
| 65 | 2910011166 | 1.00 | 1.21 | |
| Arandela de resorte | ||||
| 66 | 2916690004 | 1.50 | 1.82 | |
| Anillo de retención | ||||
| 67 | 3600224063 | 2.52 | 3.05 | |
| Caja supresora | ||||
| 71 | 3604503003 | 5.96 | 7.21 | |
| Ya no disponible, sin reemplazo | ||||
| 72 | 3604503004 | |||
| Cable Eléctrico | ||||
| 73 | 3604431000 | 5.27 | 6.38 | |
| Cable GRIS | ||||
| 74 | 3604431007 | 4.84 | 5.86 | |
| Cable Eléctrico | ||||
| 75 | 3604431008 | 5.27 | 6.38 | |
| Cable BLANCO | ||||
| 76 | 3604431009 | 4.84 | 5.86 | |
| Pasador Cilíndrico | ||||
| 78 | 2917500101 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 95 | 1601110265 | |||
| Cable de alimentación | ||||
| 805 | 1607000227 | 23.90 | 28.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321905 | 9.67 | 11.70 | |
| Rodamiento intermedio | ||||
| 837 | 3605500187 | 102.63 | 124.18 | |
| Brida Intermedia | ||||
| 838 | 3605700120 | 39.14 | 47.36 | |
| CASQUILLO | ||||
| 848 | 3607030424 | 155.51 | 188.17 | |
| Caja de Mecanismo de Impacto | ||||
| 849 | 3605190188 | 102.63 | 124.18 | |
| Eje Dentado | ||||
| 853 | 3606309058 | 71.68 | 86.73 | |
| Ya no disponible, sin reemplazo | ||||
| 859 | 2607200206 | |||
| Anillo O | ||||
| 859/10 | 2600210019 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 868 | 2600224007 | |||
| Anillo O | ||||
| 869 | 2600210001 | 2.08 | 2.52 | |
