Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JG0101 ( GSR18V-110C )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

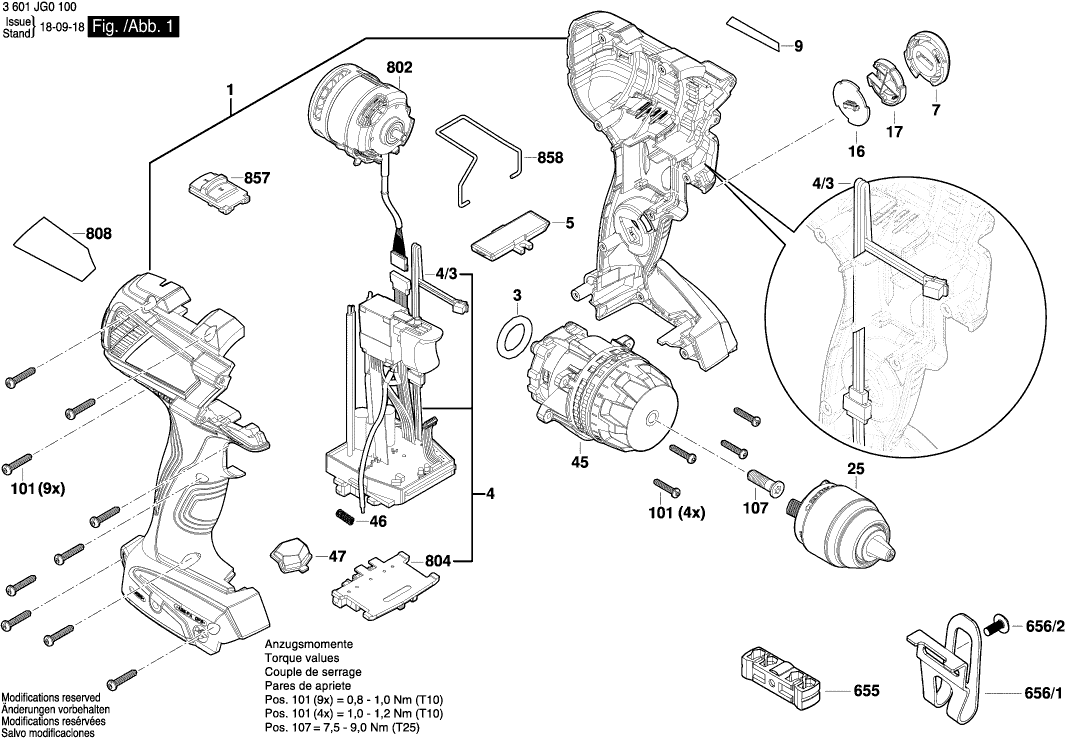

Dibujo técnico de los/las Bosch 3601JG0101 ( GSR18V-110C )
Lista de las piezas de repuesto de Bosch 3601JG0101 ( GSR18V-110C )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 1600A00M51 | 15.71 | 19.01 | |
| Anillo O | ||||
| 3 | 2609170278 | 1.70 | 2.06 | |
| Módulo electrónico | ||||
| 4 | 16072335DB | 130.32 | 157.69 | |
| Ensamblaje de Placa Impresa | ||||
| 4/3 | 1607503377 | 7.58 | 9.17 | |
| Palanca de ajuste | ||||
| 5 | 2609101551 | 0.83 | 1.00 | |
| Unidad de cubierta | ||||
| 7 | 1600A00RU9 | 2.24 | 2.71 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C3A7 | 1.94 | 2.35 | |
| Ensamblaje de Placa Impresa | ||||
| 16 | 1607503333 | 9.53 | 11.53 | |
| Panel de Cubierta | ||||
| 17 | 1600A00M53 | 0.83 | 1.00 | |
| Mandril sin llave | ||||
| 25 | 1600A01YE8 | 29.75 | 36.00 | |
| Caja de Cambios | ||||
| 45 | 1600A003BB | 81.47 | 98.58 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.18 | 1.43 | |
| LENTE | ||||
| 47 | 2609101490 | 1.18 | 1.43 | |
| Paquete de Batería GBA 18V 6.0 AH | ||||
| 91 | 2607337263 | 168.86 | 204.32 | |
| Paquete de Baterías GBA 18V 4,0Ah | ||||
| 91 | 2607336723 | 148.65 | 179.87 | |
| Paquete de baterías GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 137.08 | |
| Paquete De Batería | ||||
| 91 | 2607337069 | 101.94 | 123.35 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815 | 91.56 | 110.79 | |
| Paquete De Batería | ||||
| 91 | 1607A350M0 | 91.56 | 110.79 | |
| Pegatina | ||||
| 91/1/22 | 2601115537 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 101 | 2609110353 | 1.70 | 2.06 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 107 | 2603421229 | 1.18 | 1.43 | |
| Mango auxiliar M10 | ||||
| 650 | 160202507X | 15.71 | 19.01 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225893 | 113.29 | 137.08 | |
| Cargador UK | ||||
| 653 | 2607225923 | 113.29 | 137.08 | |
| Cargador UK | ||||
| 653 | 2607225921 | 101.94 | 123.35 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226251 | 67.25 | 81.37 | |
| Cargador UE 230/14,4-18V, 30 40 S | ||||
| 653 | 2607225321 | 55.25 | 66.85 | |
| Portabrocas | ||||
| 655 | 2609199748 | 1.70 | 2.06 | |
| Clip | ||||
| 656/1 | 2609111584 | 2.71 | 3.28 | |
| TORNILLO M4X35 | ||||
| 656/2 | 2609110834 | 1.18 | 1.43 | |
| Set de repuestos de motor | ||||
| 802 | 1600A00XG0 | 81.47 | 98.58 | |
| Retenedor de Contacto | ||||
| 804 | 1609280820 | 4.70 | 5.69 | |
| Placa de identificación | ||||
| 808 | 160111A9K1 | 1.94 | 2.35 | |
| Placa de identificación | ||||
| 808 | 160111A75B | 1.84 | 2.23 | |
| Brazo del soporte | ||||
| 854 | 1609280A81 | 5.33 | 6.45 | |
| Deslizador de interruptor | ||||
| 857 | 2609101554 | 1.70 | 2.06 | |
| Resorte del interruptor | ||||
| 858 | 2609112036 | 0.83 | 1.00 | |
