Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601421703 (GSR6-25TE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

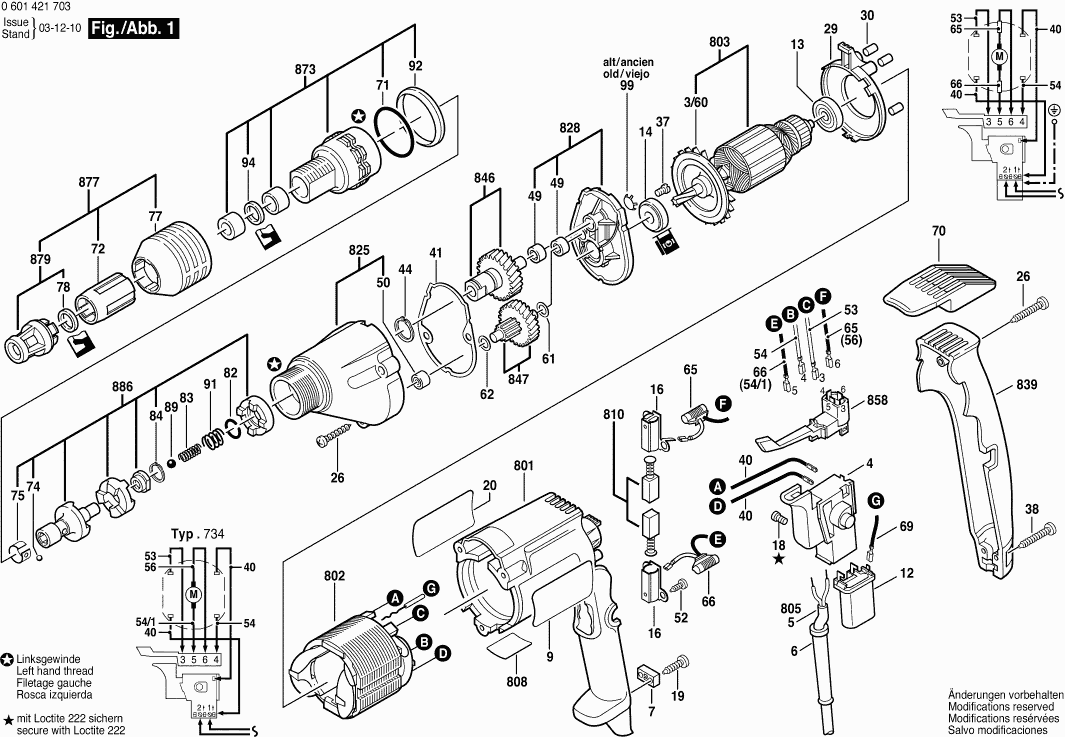

Dibujo técnico de los/las Bosch 0601421703 (GSR6-25TE)
Lista de las piezas de repuesto de Bosch 0601421703 (GSR6-25TE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| VÁLVULA | ||||
| 3/60 | 1619P11262 | 2.86 | 3.46 | |
| Interruptor | ||||
| 4 | 2607200202 | 39.14 | 47.36 | |
| OJAL | ||||
| 6 | 2600703012 | 2.86 | 3.46 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2601116667 | 5.61 | 6.79 | |
| Ya no disponible, sin reemplazo | ||||
| 12 | 2607329114 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1900905018 | 16.79 | 20.32 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905095 | 11.37 | 13.76 | |
| PORTACEPILLO | ||||
| 16 | 2604337003 | 2.08 | 2.52 | |
| Tornillo de cabeza cilíndrica | ||||
| 18 | 2603410001 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.21 | |
| Placa de Referencia | ||||
| 20 | 9920490130 | 1.32 | 1.60 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 26 | 2603490025 | 1.00 | 1.21 | |
| Disco de cobertura | ||||
| 29 | 3600590505 | 1.32 | 1.60 | |
| Parachoques de goma | ||||
| 30 | 3602391503 | 2.08 | 2.52 | |
| Tornillo para roscar M6x25 MM | ||||
| 37 | 2603410048 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 38 | 2603490023 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 40 | 2604448005 | 1.49 | 1.80 | |
| Anillo de Sellado Plano | ||||
| 41 | 3601016502 | 3.48 | 4.21 | |
| Anillo de bloqueo | ||||
| 44 | 2916650003 | 1.49 | 1.80 | |
| Manga de aguja AGC 18 | ||||
| 49 | 2600917004 | 3.44 | 4.16 | |
| Manga de aguja AGC 18 | ||||
| 50 | 1610910057 | 2.86 | 3.46 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 52 | 2603490017 | 2.08 | 2.52 | |
| Cable de conexión | ||||
| 53 | 2604448074 | 2.08 | 2.52 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 54 | 2604448100 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 61 | 2600100628 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 62 | 2600101654 | 1.49 | 1.80 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 65 | 2604465086 | 5.81 | 7.03 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 66 | 2604465097 | 5.81 | 7.03 | |
| Conductor de tierra | ||||
| 69 | 2604448097 | 1.49 | 1.80 | |
| Clip NEGRO | ||||
| 70 | 3600690503 | 8.06 | 9.75 | |
| Anillo O | ||||
| 71 | 2600210043 | 1.32 | 1.60 | |
| Manga Espaciadora NEGRA | ||||
| 72 | 3600360505 | 8.06 | 9.75 | |
| Pelota | ||||
| 74 | 1903230006 | 2.08 | 2.52 | |
| Sostenedor de la Bola | ||||
| 75 | 3600034504 | 2.87 | 3.47 | |
| Anillo de bloqueo | ||||
| 77 | 3600390502 | 5.27 | 6.38 | |
| Anillo de sellado | ||||
| 78 | 3600290502 | 3.44 | 4.16 | |
| Anillo de retención | ||||
| 82 | 3600200516 | 1.00 | 1.21 | |
| Muelle | ||||
| 83 | 3604613507 | 1.00 | 1.21 | |
| Anillo de bloqueo | ||||
| 84 | 3600118502 | 2.00 | 2.42 | |
| Pelota | ||||
| 89 | 1903230011 | 2.40 | 2.90 | |
| Muelle | ||||
| 91 | 3604613506 | 1.00 | 1.21 | |
| MANGUITO AISLANTE | ||||
| 92 | 3600113506 | 1.32 | 1.60 | |
| Anillo de sellado | ||||
| 94 | 3600290503 | 1.90 | 2.30 | |
| Anillo de bloqueo | ||||
| 99 | 3600171504 | 1.73 | 2.09 | |
| Carcasa del motor | ||||
| 801 | 3605108557 | 22.88 | 27.68 | |
| Campo 230V | ||||
| 802 | 2604220526 | 20.39 | 24.67 | |
| Ya no disponible, sin reemplazo | ||||
| 803 | 2604010803 | |||
| Cable de alimentación | ||||
| 805 | 1607000386 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321905 | 9.67 | 11.70 | |
| Caja de engranajes NEGRO | ||||
| 825 | 3605190518 | 35.58 | 43.05 | |
| Puente de cojinete | ||||
| 828 | 3605806537 | 26.62 | 32.21 | |
| Cubierta de la carcasa VERDE | ||||
| 839 | 3605133521 | 7.32 | 8.86 | |
| Eje de accionamiento Z=33 | ||||
| 846 | 3606120566 | 25.28 | 30.59 | |
| Eje Dentado Z=41/17 | ||||
| 847 | 3606319522 | 35.58 | 43.05 | |
| Interruptor | ||||
| 858 | 2607200231 | 14.94 | 18.08 | |
| ACOPLAMIENTO | ||||
| 873 | 3605190520 | 25.28 | 30.59 | |
| Ya no disponible, sin reemplazo | ||||
| 877 | 3600552509 | |||
| Ya no disponible, sin reemplazo | ||||
| 879 | 3600552505 | |||
| ACOPLAMIENTO | ||||
| 886 | 3606441503 | 65.16 | 78.84 | |
