Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601D45241 ( GSR6-60TE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

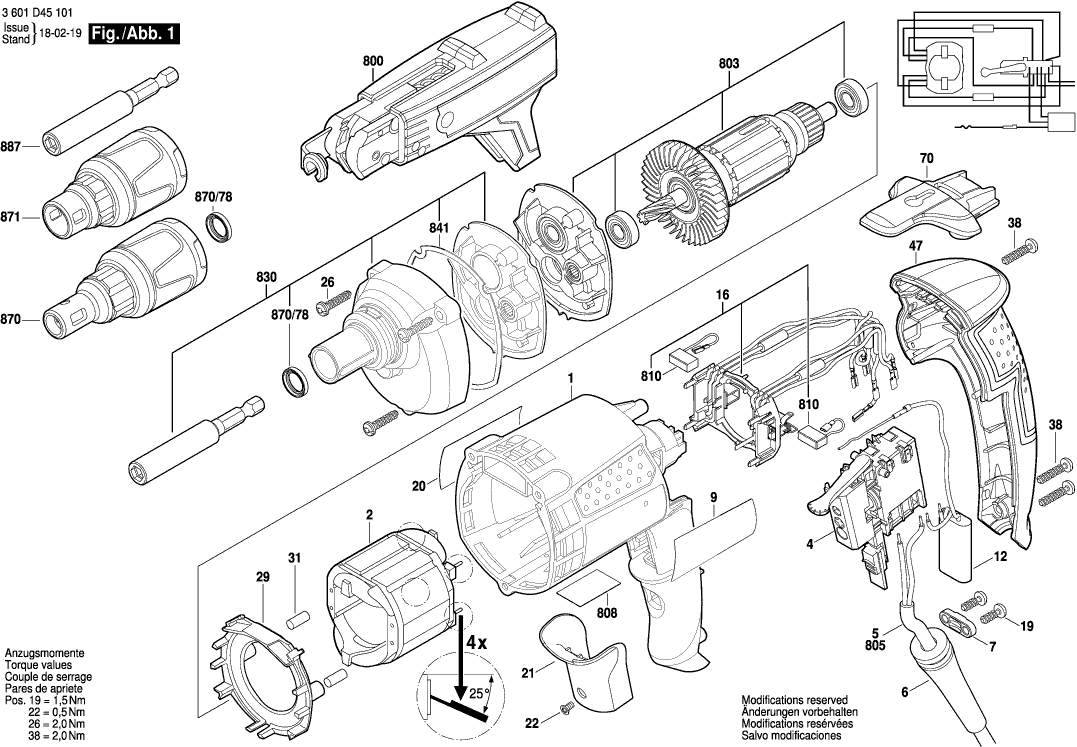

Dibujo técnico de los/las Bosch 3601D45241 ( GSR6-60TE )
Lista de las piezas de repuesto de Bosch 3601D45241 ( GSR6-60TE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 2605108083 | 23.75 | 28.74 | |
| Campo 230V | ||||
| 2 | 2604220741 | 23.75 | 28.74 | |
| Interruptor | ||||
| 4 | 2607200638 | 36.85 | 44.59 | |
| Cable de alimentación | ||||
| 5 | 2604460199 | 10.73 | 12.98 | |
| OJAL | ||||
| 6 | 2600703018 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 2601035004 | 1.70 | 2.06 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2601111894 | 1.94 | 2.35 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 2607329151 | 6.54 | 7.91 | |
| Placa del cepillo | ||||
| 16 | 2605807124 | 13.93 | 16.86 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490021 | 0.83 | 1.00 | |
| Placa de Referencia | ||||
| 20 | 2601111895 | 1.94 | 2.35 | |
| Cubierta del interruptor | ||||
| 21 | 2605500196 | 1.94 | 2.35 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 22 | 2910541050 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 26 | 2603490024 | 1.18 | 1.43 | |
| Anillo deflector de aire | ||||
| 29 | 2601328092 | 4.70 | 5.69 | |
| Parachoques de goma | ||||
| 31 | 2602391004 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 38 | 2603490023 | 0.83 | 1.00 | |
| Cubierta de la carcasa VERDE | ||||
| 47 | 2605132073 | 10.73 | 12.98 | |
| Clip de soporte de correa | ||||
| 70 | 2601329127 | 3.31 | 4.01 | |
| REVISTA SA | ||||
| 800 | 2607020396 | 130.32 | 157.69 | |
| Armazón | ||||
| 803 | 2604011945 | 67.25 | 81.37 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321943 | 7.58 | 9.17 | |
| Unidad de Engranajes | ||||
| 830 | 2606200955 | 101.94 | 123.35 | |
| Disco de sellado | ||||
| 841 | 2601015097 | 2.71 | 3.28 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 870 | 2600460049 | 12.41 | 15.02 | |
| Anillo de sellado | ||||
| 870/78 | 3600290502 | 2.71 | 3.28 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 871 | 2600460050 | 12.41 | 15.02 | |
| Embrague de herramienta | ||||
| 887 | 3603008500 | 11.88 | 14.37 | |
