Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601B97003 ( GSS140A )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

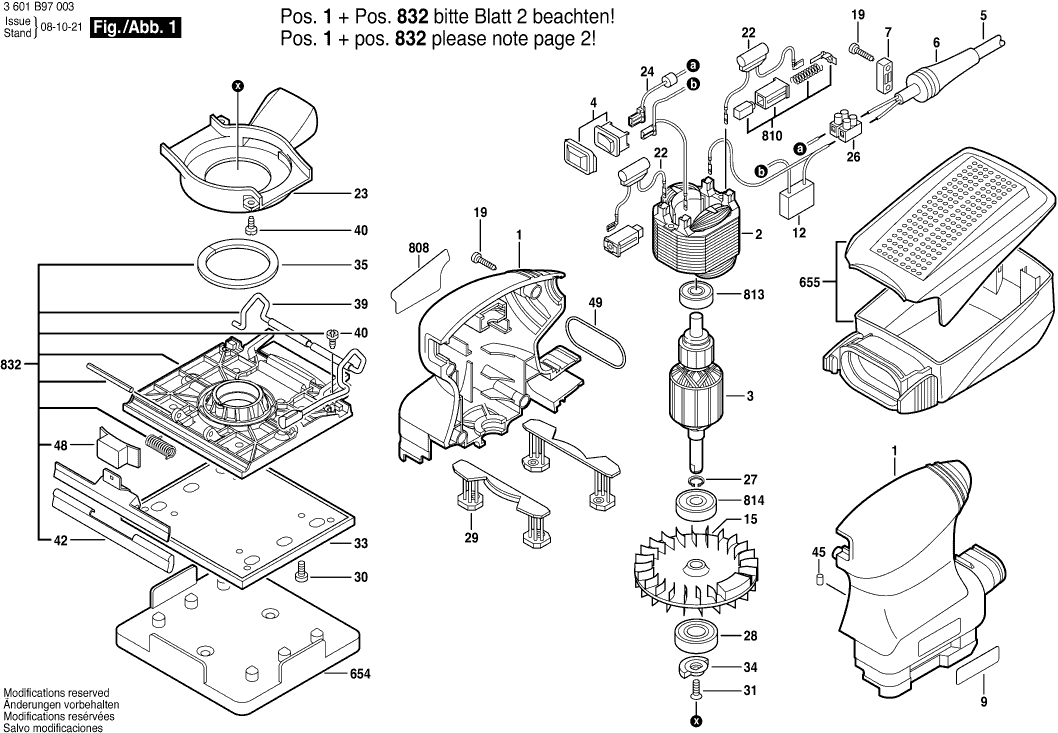

Dibujo técnico de los/las Bosch 3601B97003 ( GSS140A )
Lista de las piezas de repuesto de Bosch 3601B97003 ( GSS140A )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609100680 | 20.42 | 24.71 | |
| ESTATOR | ||||
| 2 | 2609120299 | 18.19 | 22.01 | |
| Armazón | ||||
| 3 | 1604010A29 | 40.61 | 49.14 | |
| Interruptor | ||||
| 4 | 1607200190 | 7.58 | 9.17 | |
| OJAL | ||||
| 6 | 2600703017 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Placa de Referencia | ||||
| 9 | 2610921050 | 1.18 | 1.43 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 2610920617 | 1.94 | 2.35 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 15 | 2610920618 | 5.83 | 7.05 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 22 | 2610920619 | 2.71 | 3.28 | |
| Carcasa del ventilador | ||||
| 23 | 2610920620 | 5.33 | 6.45 | |
| Cable Eléctrico | ||||
| 24 | 2610928031 | 4.10 | 4.96 | |
| Bloque de Conexión 230V | ||||
| 26 | 2610910009 | 1.70 | 2.06 | |
| Anillo de retención | ||||
| 27 | 2916540005 | 0.83 | 1.00 | |
| RODAMIENTO DE BOLAS | ||||
| 28 | 2609110748 | 5.83 | 7.05 | |
| Pie de Vibración | ||||
| 29 | 2610921132 | 4.10 | 4.96 | |
| Ya no disponible, sin reemplazo | ||||
| 30 | 2610915161 | |||
| TORNILLO M4X35 | ||||
| 31 | 2610991395 | 0.83 | 1.00 | |
| Panel De Espuma 101x113 | ||||
| 33 | 2610920631 | 13.93 | 16.86 | |
| Contrapeso | ||||
| 34 | 2610920634 | 2.71 | 3.28 | |
| FIELTRO | ||||
| 35 | 2610920635 | 1.18 | 1.43 | |
| Manija de Abrazadera | ||||
| 39 | 2610925983 | 12.41 | 15.02 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 40 | 2603490020 | 0.83 | 1.00 | |
| Barra De Goma | ||||
| 42 | 2609101232 | 1.18 | 1.43 | |
| Pasador | ||||
| 45 | 2610350103 | 1.18 | 1.43 | |
| Botón | ||||
| 48 | 2610920651 | 1.70 | 2.06 | |
| Anillo O | ||||
| 49 | 2610920652 | 1.70 | 2.06 | |
| Herramienta de perforación | ||||
| 654 | 2610920650 | 6.54 | 7.91 | |
| Contenedor de polvo | ||||
| 655 | 2609199193 | 7.58 | 9.17 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 15.71 | 19.01 | |
| Placa de identificación | ||||
| 808 | 1600A00Z1H | 1.94 | 2.35 | |
| Placa de identificación | ||||
| 808 | 2609131471 | 1.84 | 2.23 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2610924701 | 7.58 | 9.17 | |
| RODAMIENTO DE BOLAS | ||||
| 813 | 2610917489 | 7.58 | 9.17 | |
| RODAMIENTO DE BOLAS | ||||
| 814 | 2610917489 | 7.58 | 9.17 | |
| Placa Oscilante | ||||
| 832 | 2609100684 | 26.84 | 32.48 | |
