Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601K70400 (GSS23A)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

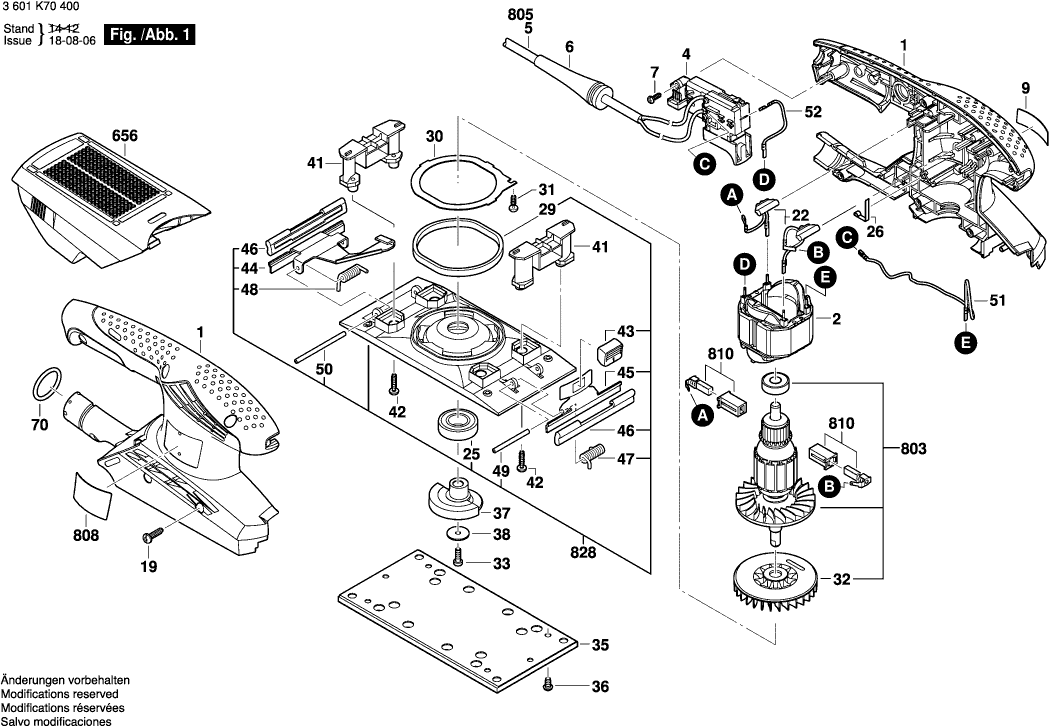

Dibujo técnico de los/las Bosch 3601K70400 (GSS23A)
Lista de las piezas de repuesto de Bosch 3601K70400 (GSS23A)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609100590 | 31.42 | 38.02 | |
| Campo 230V | ||||
| 2 | 1604220408 | 14.94 | 18.08 | |
| Interruptor | ||||
| 4 | 2607200632 | 7.46 | 9.03 | |
| OJAL | ||||
| 6 | 2600703017 | 2.40 | 2.90 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 7 | 2609110190 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609131572 | 2.40 | 2.90 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.21 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 22 | 2609120182 | 3.44 | 4.16 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 25 | 2600905068 | 13.13 | 15.89 | |
| Muelle de contacto | ||||
| 26 | 2601329057 | 2.40 | 2.90 | |
| Tira de fieltro | ||||
| 29 | 2609170044 | 1.00 | 1.21 | |
| Placa de protección | ||||
| 30 | 2609110407 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 31 | 2609110190 | 1.00 | 1.21 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 32 | 2609100544 | 4.94 | 5.98 | |
| Tornillo de cabeza cilíndrica | ||||
| 33 | 2912731122 | 1.00 | 1.21 | |
| Panel De Espuma 101x113 | ||||
| 35 | 2609100403 | 12.82 | 15.51 | |
| Tornillo para roscar M6x25 MM | ||||
| 36 | 2603410048 | 1.49 | 1.80 | |
| Contrapeso | ||||
| 37 | 2609110405 | 3.44 | 4.16 | |
| Arandela plana | ||||
| 38 | 2609110409 | 1.00 | 1.21 | |
| Pie de Vibración | ||||
| 41 | 2609100398 | 2.40 | 2.90 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 42 | 2603490022 | 1.00 | 1.21 | |
| Botón | ||||
| 43 | 2610920651 | 2.08 | 2.52 | |
| Abrazadera de sujeción | ||||
| 44 | 2609110410 | 4.18 | 5.06 | |
| Abrazadera de sujeción | ||||
| 45 | 2609110411 | 3.44 | 4.16 | |
| Barra De Goma | ||||
| 46 | 2609170042 | 2.08 | 2.52 | |
| Pasador de apriete en espiral | ||||
| 47 | 2610920646 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 48 | 2609110412 | 1.49 | 1.80 | |
| Pasador del rodillo | ||||
| 49 | 2610923311 | 2.40 | 2.90 | |
| Pasador Cilíndrico | ||||
| 50 | 2603201085 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 51 | 2604448113 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 52 | 2609120183 | 1.00 | 1.21 | |
| Anillo O | ||||
| 70 | 1610210045 | 2.40 | 2.90 | |
| Cámara de polvo WH V2 JP | ||||
| 656 | 2609199059 | 13.13 | 15.89 | |
| Armazón | ||||
| 803 | 2609199085 | 31.42 | 38.02 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 2609135691 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2609120199 | 9.67 | 11.70 | |
| Placa Oscilante | ||||
| 828 | 2609199066 | 27.81 | 33.65 | |
