Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601EA1000 ( GST10,8V-LI )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

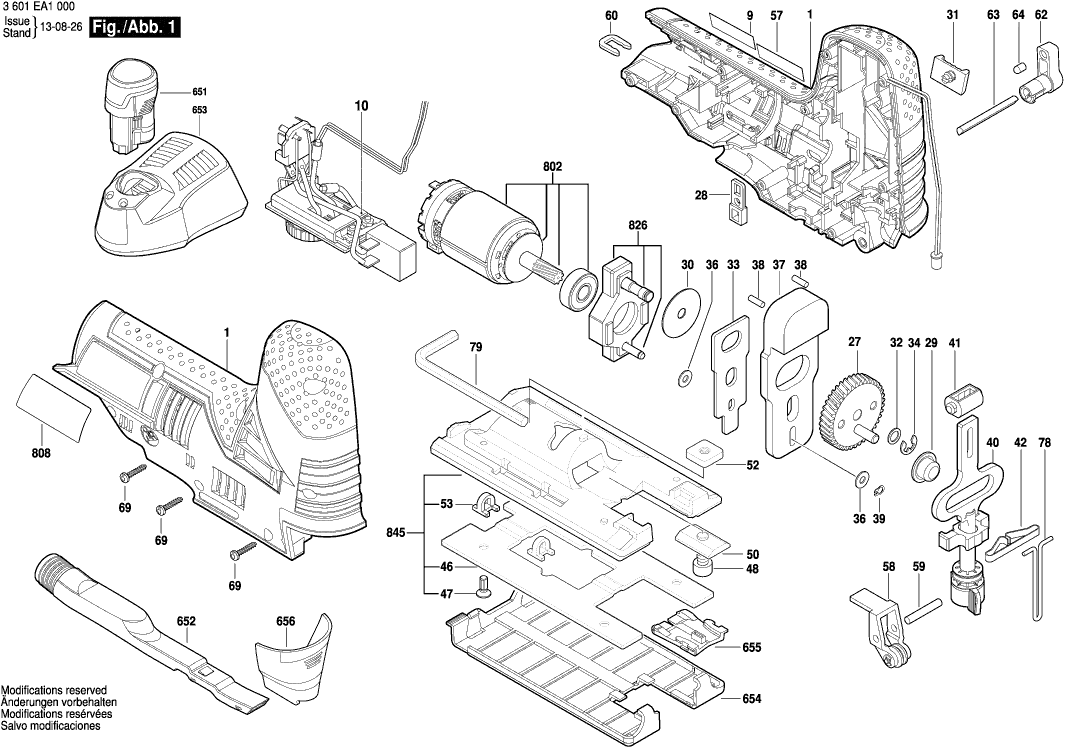

Dibujo técnico de los/las Bosch 3601EA1000 ( GST10,8V-LI )
Lista de las piezas de repuesto de Bosch 3601EA1000 ( GST10,8V-LI )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 1619P10559 | 26.84 | 32.48 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P10564 | 1.94 | 2.35 | |
| Módulo electrónico | ||||
| 10 | 1619P10565 | 67.25 | 81.37 | |
| Rueda dentada excéntrica | ||||
| 27 | 1619P10569 | 9.53 | 11.53 | |
| Deslizador de interruptor | ||||
| 28 | 1619P10570 | 1.18 | 1.43 | |
| Manga de aguja AGC 18 | ||||
| 29 | 2600914022 | 5.33 | 6.45 | |
| Arandela de compensación | ||||
| 30 | 1619P01396 | 0.83 | 1.00 | |
| Botón de interruptor | ||||
| 31 | 1619P10572 | 1.70 | 2.06 | |
| Arandela de compensación | ||||
| 32 | 2600100568 | 1.18 | 1.43 | |
| Palanca de horquilla | ||||
| 33 | 1619P10573 | 2.71 | 3.28 | |
| Anillo de bloqueo | ||||
| 34 | 2916080908 | 0.83 | 1.00 | |
| Arandela de compensación | ||||
| 36 | 2600100588 | 1.18 | 1.43 | |
| Contrapeso | ||||
| 37 | 1619P10574 | 10.73 | 12.98 | |
| Perno de cojinete | ||||
| 38 | 2603201020 | 0.83 | 1.00 | |
| Anillo de bloqueo | ||||
| 39 | 2916640001 | 0.83 | 1.00 | |
| Barra de elevación | ||||
| 40 | 2600780190 | 52.03 | 62.96 | |
| Bloque de rodamiento | ||||
| 41 | 1619X00399 | 0.83 | 1.00 | |
| Resorte en espiral | ||||
| 42 | 1619X08384 | 1.70 | 2.06 | |
| Banco de trabajo | ||||
| 46 | 1619P10576 | 5.33 | 6.45 | |
| Tornillo para roscar M6x25 MM | ||||
| 47 | 1619P11427 | 1.18 | 1.43 | |
| Tornillo de cabeza hexagonal | ||||
| 48 | 2910141197 | 0.83 | 1.00 | |
| Perfil de cuentas | ||||
| 50 | 2601030019 | 1.94 | 2.35 | |
| PLACA DE MONTAJE | ||||
| 52 | 1619P07163 | 0.83 | 1.00 | |
| Portallaves | ||||
| 53 | 1619P10589 | 1.18 | 1.43 | |
| Pegatina | ||||
| 57 | 1619P10835 | 1.94 | 2.35 | |
| Palanca de rodillo | ||||
| 58 | 1619P10578 | 9.53 | 11.53 | |
| Pasador Cilíndrico | ||||
| 59 | 2917530101 | 2.24 | 2.71 | |
| Clip BHC 18 | ||||
| 60 | 1619P08646 | 0.83 | 1.00 | |
| Interruptor de cambio | ||||
| 62 | 1619P10580 | 1.70 | 2.06 | |
| Eje de control Z=20 | ||||
| 63 | 1619P10581 | 4.70 | 5.69 | |
| Capucha de trinquete | ||||
| 64 | 2600590006 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 69 | 1619P06252 | 1.18 | 1.43 | |
| Cubierta Protectora | ||||
| 78 | 1619P10582 | 1.70 | 2.06 | |
| Destornillador Desplazado | ||||
| 79 | 1907950006 | 3.12 | 3.78 | |
| Llave hexagonal de casquillo | ||||
| 79 | 2610364015 | 2.71 | 3.28 | |
| Paquete de baterías GBA 12V 3,0 Ah Li | ||||
| 651 | 1607A3506A | 73.72 | 89.20 | |
| Paquete de baterías | ||||
| 651 | 1607A350C5 | 55.25 | 66.85 | |
| Boquilla de succión | ||||
| 652 | 1619P10585 | 5.83 | 7.05 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225135 | 67.25 | 81.37 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226219 | 46.67 | 56.47 | |
| Almohadilla de guía | ||||
| 654 | 1619P07958 | 2.71 | 3.28 | |
| Protector de Astillado | ||||
| 655 | 2601016093 | 3.31 | 4.01 | |
| Tapa de cobertura STM 1800 | ||||
| 656 | 1619P10583 | 1.70 | 2.06 | |
| Motor de corriente continua | ||||
| 802 | 1619P10586 | 29.75 | 36.00 | |
| Placa de identificación | ||||
| 808 | 1619P12910 | 1.94 | 2.35 | |
| Puente de cojinete | ||||
| 826 | 1619P10587 | 7.58 | 9.17 | |
| Placa base | ||||
| 845 | 1619P10588 | 18.19 | 22.01 | |
