Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601EB1000 ( GST18V-155BC )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

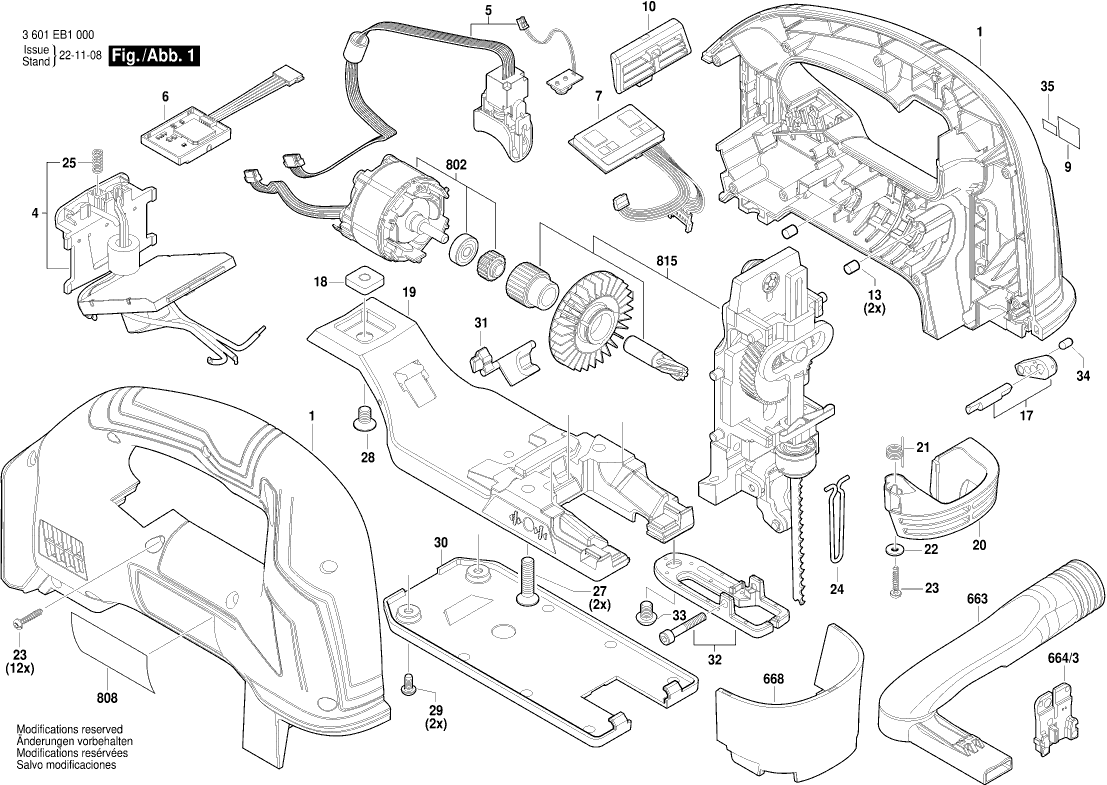

Dibujo técnico de los/las Bosch 3601EB1000 ( GST18V-155BC )
Lista de las piezas de repuesto de Bosch 3601EB1000 ( GST18V-155BC )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 160580664P | 23.75 | 28.74 | |
| Módulo electrónico | ||||
| 4 | 16072335MW | 91.56 | 110.79 | |
| Ensamblaje Electrónico | ||||
| 5 | 1600A02JL4 | 18.19 | 22.01 | |
| Módulo electrónico | ||||
| 6 | 1619P17197 | 26.84 | 32.48 | |
| Módulo electrónico | ||||
| 7 | 16072335PL | 23.75 | 28.74 | |
| Placa de fabricante GST 18V-155 BC | ||||
| 9 | 160111C4UG | 1.94 | 2.35 | |
| Interruptor de Seguridad | ||||
| 10 | 1600A02166 | 1.94 | 2.35 | |
| Parachoques de goma | ||||
| 13 | 2603100056 | 1.18 | 1.43 | |
| Palanca de Control | ||||
| 17 | 1600A020YW | 3.31 | 4.01 | |
| PLACA DE MONTAJE | ||||
| 18 | 2600040004 | 2.24 | 2.71 | |
| PLACA DE BASE CPL USA | ||||
| 19 | 1600A02F68 | 29.75 | 36.00 | |
| Palanca de eyección | ||||
| 20 | 1600A020MG | 7.58 | 9.17 | |
| Resorte de torsión TSF 55 | ||||
| 21 | 160465101K | 1.70 | 2.06 | |
| Arandela de compensación | ||||
| 22 | 2600100123 | 1.18 | 1.43 | |
| Tornillo Torx de cabeza plana | ||||
| 23 | 2609110201 | 1.70 | 2.06 | |
| Cubierta Protectora | ||||
| 24 | 1600A028FZ | 1.94 | 2.35 | |
| Resorte de compresión | ||||
| 25 | 1609280477 | 1.18 | 1.43 | |
| Tornillo M6x25 Tuflok DIN267-28 | ||||
| 27 | 1603430063 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 28 | 160343007C | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 29 | 2603410048 | 1.18 | 1.43 | |
| Banco de trabajo | ||||
| 30 | 1600A01BX9 | 7.58 | 9.17 | |
| Desvío de aire | ||||
| 31 | 1600A020YY | 1.18 | 1.43 | |
| GUIA | ||||
| 32 | 1600A02JL3 | 20.42 | 24.71 | |
| TORNILLO M4X35 | ||||
| 33 | 160343008J | 0.83 | 1.00 | |
| Capucha de trinquete | ||||
| 34 | 1600A01BV3 | 0.83 | 1.00 | |
| PEGATINA EN PAPEL, AUTOADHESIVA | ||||
| 35 | 160111C53D | 1.70 | 2.06 | |
| Paquete de baterías GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 137.08 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226251 | 67.25 | 81.37 | |
| Boquilla de succión | ||||
| 663 | 1600A01C3Z | 8.45 | 10.22 | |
| Protector de Astillado | ||||
| 664/3 | 1600A0208K | 1.18 | 1.43 | |
| Tapa de cobertura STM 1800 | ||||
| 668 | 1600A01T4N | 2.71 | 3.28 | |
| Motor EC | ||||
| 802 | 1607000EW9 | 73.72 | 89.20 | |
| Placa de identificación | ||||
| 808 | 160111A9TX | 1.94 | 2.35 | |
| Unidad de Engranajes | ||||
| 815 | 1607000EX0 | 101.94 | 123.35 | |
