Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601E16000 ( GST25METAL )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

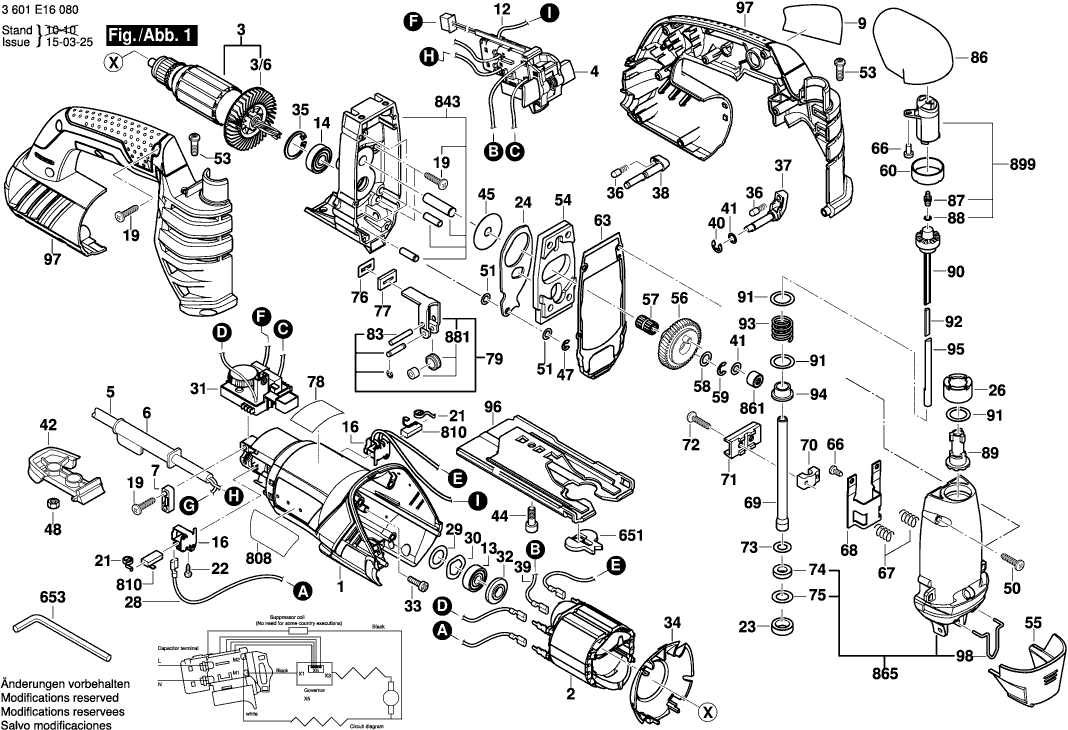

Dibujo técnico de los/las Bosch 3601E16000 ( GST25METAL )

Lista de las piezas de repuesto de Bosch 3601E16000 ( GST25METAL )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1619P07202 11.88 14.37
Campo 230V
2 1619P05382 13.93 16.86
Armazón
3 1619P05282 33.45 40.47
Ventilador Sunon PMD2412PMB1-A
3/6 1619P05243 1.18 1.43
Interruptor
4 1619P07688 12.41 15.02
Cable de alimentación
5 1604460399 7.58 9.17
Pasacables Ø 7mm
6 1619P14642 1.18 1.43
Clip de cable
7 2601035001 1.18 1.43
Placa del fabricante GBH 2000
9 1619P31108 1.94 2.35
Filtro de interferencias TURBO II R1 ET-BG
12 1619P08938 1.70 2.06
RODAMIENTO DE BOLAS OSC 18
13 1900905018 13.93 16.86
RODAMIENTO DE BOLAS OSC 18
14 1610905005 11.88 14.37
PORTACEPILLO
16 1600A003G4 2.71 3.28
Tornillo Torx con cabeza ovalada 4x30
19 2603490022 0.83 1.00
Muelle en espiral AGC 18
21 2604652009 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
22 1619P00220 0.83 1.00
Anillo de bloqueo
23 1619P07541 1.18 1.43
Palanca de horquilla
24 1619P07190 2.24 2.71
Tapa de tornillo
26 1619P07542 2.71 3.28
Cable de conexión
28 2604448034 1.18 1.43
Arandela de ajuste 0,4 MM DE ESPESOR
29 2600101027 1.18 1.43
Arandela de compensación
30 2600150004 1.70 2.06
Regulador de velocidad
31 1619P07418 23.75 28.74
Disco magnético
32 2600290060 2.24 2.71
Bolt de Embrague
33 2603435015 1.70 2.06
Disco de cobertura
34 1619P07186 1.18 1.43
Anillo de bloqueo
35 1619P00428 0.83 1.00
Capucha de trinquete
36 2600590006 1.18 1.43
Perilla rotativa D34 M6/8T azul
37 1619P07193 3.31 4.01
Perilla rotativa D34 M6/8T azul
38 1619P07188 1.18 1.43
Cable de conexión MX 1200/2 E EF
39 1619P08820 0.83 1.00
Anillo de bloqueo
40 1619P00444 0.83 1.00
Arandela de compensación
41 2600100568 1.18 1.43
Carcasa del ventilador
42 1619P07205 1.18 1.43
Tornillo de cabeza hexagonal
44 2910141197 0.83 1.00
Arandela de compensación
45 1619P07596 0.83 1.00
Anillo de bloqueo
47 2916080907 1.70 2.06
Tuerca hexagonal
48 2915011007 0.83 1.00
Tornillo para roscar M6x25 MM
50 1619P07546 0.83 1.00
Arandela de compensación
51 2600100515 1.94 2.35
Tornillo para roscar M6x25 MM
53 1619P07650 0.83 1.00
Contrapeso
54 1619P07191 11.88 14.37
Tapa de cobertura STM 1800
55 1619P08936 1.18 1.43
Rueda dentada excéntrica
56 1619P07192 15.71 19.01
Ensamble de rodillos de aguja
57 2600913040 4.70 5.69
Arandela de compensación
58 2600101047 1.18 1.43
Anillo de bloqueo
59 2916640905 1.18 1.43
Correa
60 1619P08926 0.83 1.00
Sello
63 1619P07194 0.83 1.00
Tornillo para roscar M6x25 MM
66 2603410048 1.18 1.43
Resorte de compresión
67 2604613000 1.18 1.43
Soporte de Guía
68 1616B00224 11.88 14.37
Barra de elevación
69 1619P12765 12.41 15.02
Abrazadera de sujeción
70 1619P06451 1.18 1.43
Pieza de deslizamiento FSK 670
71 1619P12767 7.58 9.17
Tornillo avellanado VN-HK 85 M5x10
72 2603421040 1.18 1.43
Disco de soporte
73 2600112031 1.18 1.43
Anillo de sellado
74 2600290017 1.18 1.43
Arandela de compensación
75 2600101612 1.18 1.43
PLACA DE MONTAJE
76 1619P07544 0.83 1.00
Placa de sellado
77 1619P07545 0.83 1.00
Pegatina
78 1619P07597 1.94 2.35
Palanca de rodillo
79 1619P07318 12.41 15.02
Pasador Cilíndrico
83 2917530101 2.24 2.71
Manija rotatoria
86 1619P07543 11.88 14.37
Soporte del portador
87 2600423006 1.18 1.43
Anillo O
88 1619P06265 0.83 1.00
Ya no disponible, sin reemplazo
89 2606491011
Mitad de Acoplamiento
90 2606491014 5.83 7.05
Arandela de compensación
91 1619P00446 0.83 1.00
Resorte de compresión
92 2604610040 1.18 1.43
Resorte de compresión
93 2604617004 1.70 2.06
Manga de Guía
94 2600421001 1.18 1.43
Tornillo De Sujeción
95 2603490011 5.33 6.45
Placa base
96 1619P07199 9.53 11.53
Conjunto de asas
97 1619P07200 13.93 16.86
Cubierta Protectora
98 1619P07196 1.18 1.43
Protector de Astillado
651 2601016065 4.10 4.96
Destornillador Desplazado
653 1907950006 3.12 3.78
Llave hexagonal de casquillo
653 2610364015 2.71 3.28
Placa de identificación
808 1619P08863 1.94 2.35
KIT DE SERVICIO 115V
810 1607000486 60.65 73.39
KIT DE SERVICIO 115V
810 2604320912 7.58 9.17
Caja de engranajes
843 1619P09136 36.85 44.59
Manga de aguja AGC 18
861 2600917900 6.54 7.91
Cubierta del engranaje
865 1619P09137 26.84 32.48
Conjunto de rodillos de guía
881 1619P09138 5.83 7.05
Trinquete de retención UG-AD-KS 60
899 1619P09139 2.24 2.71
