Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601E8H0N0 (GST75E)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

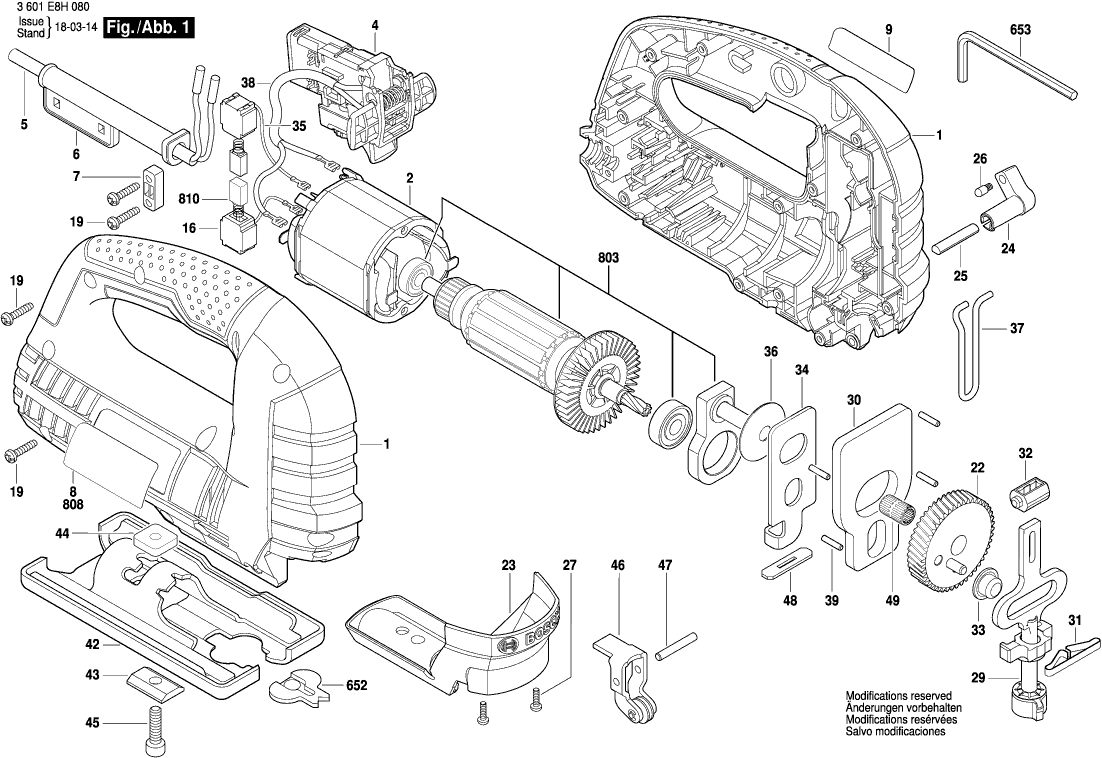

Dibujo técnico de los/las Bosch 3601E8H0N0 (GST75E)
Lista de las piezas de repuesto de Bosch 3601E8H0N0 (GST75E)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Conjunto de carcasa TID 18 ET-BG | ||||
| 1 | 1619X04876 | 15.61 | 18.89 | |
| Campo 230V | ||||
| 2 | 1619X05867 | 20.39 | 24.67 | |
| Interruptor | ||||
| 4 | 1619X06060 | 13.90 | 16.82 | |
| Cable de alimentación | ||||
| 5 | 1604460398 | 10.68 | 12.92 | |
| Pasacables Ø 7mm | ||||
| 6 | 1619P14642 | 1.49 | 1.80 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa del fabricante TST 8000 E | ||||
| 9 | 1619X07065 | 1.94 | 2.35 | |
| PORTACEPILLO | ||||
| 16 | 1619X02735 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 19 | 2610315386 | 1.49 | 1.80 | |
| Unidad de Engranajes | ||||
| 22 | 1619X04872 | 10.68 | 12.92 | |
| Tapa decorativa | ||||
| 23 | 1600A00XY2 | 6.53 | 7.90 | |
| Palanca KA 65 | ||||
| 24 | 1619X04885 | 1.32 | 1.60 | |
| BARRA TOMMY | ||||
| 25 | 1619X03695 | 1.32 | 1.60 | |
| Muelle | ||||
| 26 | 1619X03196 | 1.32 | 1.60 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 27 | 1619P00220 | 1.00 | 1.21 | |
| Barra de elevación | ||||
| 29 | 2600780173 | 39.14 | 47.36 | |
| Contrapeso | ||||
| 30 | 1619X04546 | 3.04 | 3.68 | |
| Resorte de compresión | ||||
| 31 | 2604613004 | 1.49 | 1.80 | |
| Bloque de rodamiento | ||||
| 32 | 1619X00399 | 1.00 | 1.21 | |
| Manga de aguja AGC 18 | ||||
| 33 | 2600914022 | 6.73 | 8.14 | |
| Empujador | ||||
| 34 | 1619X04542 | 2.52 | 3.05 | |
| Cable Eléctrico | ||||
| 35 | 1619X03396 | 1.32 | 1.60 | |
| Placa de Desgaste | ||||
| 36 | 1619X00434 | 1.32 | 1.60 | |
| Guarda Protectora | ||||
| 37 | 1619X04886 | 2.18 | 2.64 | |
| Conjunto de cables | ||||
| 38 | 1619X03111 | 1.32 | 1.60 | |
| Pasador Cilíndrico | ||||
| 39 | 1619X04547 | 1.32 | 1.60 | |
| PLACA DE BASE CPL USA | ||||
| 42 | 1619X07088 | 6.53 | 7.90 | |
| Perfil de cuentas | ||||
| 43 | 2601030019 | 2.40 | 2.90 | |
| PLACA DE MONTAJE | ||||
| 44 | 1619P07163 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 45 | 2910141201 | 2.40 | 2.90 | |
| ROLLENHEFBOOM | ||||
| 46 | 1619P13426 | 7.46 | 9.03 | |
| Perno de cojinete | ||||
| 47 | 1619P07159 | 1.00 | 1.21 | |
| Disco de sellado | ||||
| 48 | 1619X04574 | 1.90 | 2.30 | |
| Ensamble de rodillos de aguja | ||||
| 49 | 2600913040 | 5.81 | 7.03 | |
| Protector de Astillado | ||||
| 652 | 2601016065 | 4.94 | 5.98 | |
| Llave hexagonal de casquillo | ||||
| 653 | 2610364015 | 3.44 | 4.16 | |
| Conjunto de armadura | ||||
| 803 | 1619X07507 | 37.50 | 45.38 | |
| Placa de identificación | ||||
| 808 | 1619X07478 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619X07509 | 5.96 | 7.21 | |
