Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601584803 (GST85PAE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

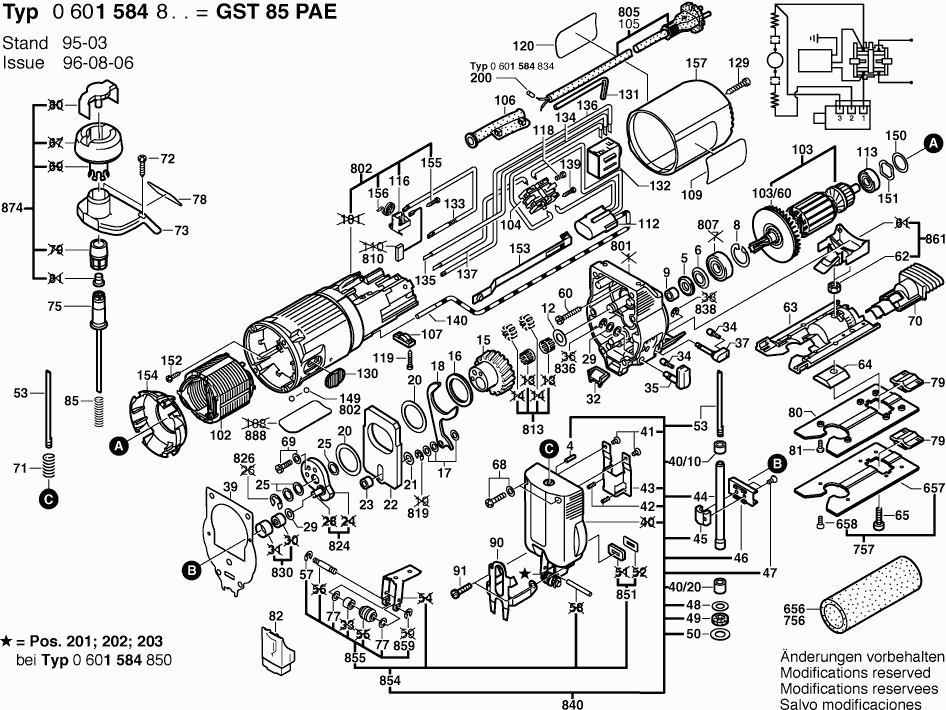

Dibujo técnico de los/las Bosch 0601584803 (GST85PAE)
Lista de las piezas de repuesto de Bosch 0601584803 (GST85PAE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Indicador DF 700 | ||||
| 4 | 1903201042 | 2.08 | 2.52 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 5 | 2600108077 | 1.49 | 1.80 | |
| Arandela cóncava | ||||
| 6 | 2600500002 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 8 | 2916660008 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 9 | 2600400008 | |||
| Arandela de compensación | ||||
| 12 | 2600101616 | 2.86 | 3.46 | |
| Rueda dentada excéntrica | ||||
| 15 | 1619P02581 | 21.30 | 25.77 | |
| Arandela de compensación | ||||
| 16 | 2600102653 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 17 | 2600100515 | 2.40 | 2.90 | |
| Palanca de horquilla | ||||
| 18 | 2601923004 | 3.04 | 3.68 | |
| Arandela de compensación | ||||
| 20 | 2600102652 | 1.49 | 1.80 | |
| Arandela de compensación 0,2 MM | ||||
| 21 | 2600100626 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 21 | 2600100627 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 21 | 2600100628 | 1.49 | 1.80 | |
| Contrapeso | ||||
| 22 | 2601098003 | 8.35 | 10.10 | |
| Espaciadores | ||||
| 23 | 2600309009 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 25 | 2600100575 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 25 | 2600100576 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 25 | 2600100577 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 29 | 2600100607 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 29 | 2600100568 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 29 | 2600100569 | 1.49 | 1.80 | |
| Eliminador de Aire | ||||
| 32 | 2602305042 | 1.49 | 1.80 | |
| Capucha de trinquete | ||||
| 34 | 2600590006 | 1.49 | 1.80 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 35 | 2602026036 | 4.18 | 5.06 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 37 | 2602026037 | 2.86 | 3.46 | |
| Disco de sellado | ||||
| 39 | 2601015050 | 2.18 | 2.64 | |
| Casquillo de Metal Sinterizado | ||||
| 40/10 | 2600301046 | 3.44 | 4.16 | |
| COJINETE | ||||
| 40/20 | 2600301045 | 2.86 | 3.46 | |
| Tornillo para roscar M6x25 MM | ||||
| 41 | 2603410048 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 42 | 2604613000 | 1.49 | 1.80 | |
| Soporte de Guía | ||||
| 43 | 1616B00224 | 13.13 | 15.89 | |
| Barra de elevación | ||||
| 44 | 1619P12765 | 14.94 | 18.08 | |
| Abrazadera de sujeción | ||||
| 45 | 2602329011 | 3.44 | 4.16 | |
| Pieza de deslizamiento FSK 670 | ||||
| 46 | 1619P12767 | 9.67 | 11.70 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 47 | 2603421040 | 1.49 | 1.80 | |
| Disco de soporte | ||||
| 48 | 2600112031 | 1.49 | 1.80 | |
| Anillo de sellado | ||||
| 49 | 2600290017 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 50 | 2600101612 | 1.49 | 1.80 | |
| Tornillo De Sujeción | ||||
| 53 | 2603490011 | 6.73 | 8.14 | |
| Anillo de bloqueo | ||||
| 57 | 2600116011 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 60 | 2603490024 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 62 | 2915011007 | 1.00 | 1.21 | |
| PLACA DE BASE CPL USA | ||||
| 63 | 2608000073 | 21.30 | 25.77 | |
| Perfil de cuentas | ||||
| 64 | 2601030007 | 2.08 | 2.52 | |
| Tornillo de cabeza hexagonal | ||||
| 65 | 2910141197 | 1.44 | 1.74 | |
| Tornillo para roscar M6x25 MM | ||||
| 68 | 2603410049 | 1.49 | 1.80 | |
| Tornillo microencapsulado | ||||
| 69 | 2914551176 | 1.00 | 1.21 | |
| Boquilla de succión | ||||
| 70 | 2605730033 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 71 | 2604617003 | |||
| Tornillo para roscar M6x25 MM | ||||
| 72 | 2603410054 | 2.40 | 2.90 | |
| Ajuste con brida | ||||
| 73 | 2605702016 | 7.46 | 9.03 | |
| Ya no disponible, sin reemplazo | ||||
| 75 | 2606491015 | |||
| Arandela de compensación | ||||
| 77 | 2600100032 | 1.49 | 1.80 | |
| Pegatina | ||||
| 78 | 2601110930 | 1.49 | 1.80 | |
| TIRA | ||||
| 79 | 2601099013 | 4.18 | 5.06 | |
| Banco de trabajo | ||||
| 80 | 2601098011 | 11.37 | 13.76 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 81 | 2910861118 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 82 | 2601320022 | |||
| Resorte de compresión | ||||
| 85 | 2604610040 | 1.49 | 1.80 | |
| Arandela protectora | ||||
| 90 | 2601322021 | 4.18 | 5.06 | |
| Tornillo de cabeza cilíndrica | ||||
| 91 | 2910011128 | 1.00 | 1.21 | |
| Campo 230V | ||||
| 102 | 2604220709 | 27.81 | 33.65 | |
| Armazón | ||||
| 103 | 2604010578 | 52.45 | 63.46 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 103/60 | 2606610049 | 2.08 | 2.52 | |
| Interruptor | ||||
| 104 | 2607200674 | 14.94 | 18.08 | |
| OJAL | ||||
| 106 | 2600703027 | 1.49 | 1.80 | |
| Clip de cable | ||||
| 107 | 2601035001 | 1.49 | 1.80 | |
| Pegatina | ||||
| 109 | 2601118484 | 2.40 | 2.90 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 112 | 2607329104 | 9.67 | 11.70 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 113 | 1900905018 | 16.79 | 20.32 | |
| PORTACEPILLO | ||||
| 116 | 1600A003G4 | 3.44 | 4.16 | |
| PORTACEPILLO | ||||
| 116 | 2601323022 | 2.86 | 3.46 | |
| Tornillo de cabeza cilíndrica | ||||
| 118 | 2603410001 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 119 | 2603490022 | 1.00 | 1.21 | |
| Placa de referencia LADO SOMBRA | ||||
| 120 | 2601118526 | 2.40 | 2.90 | |
| Tornillo Autoperforante DIN 7982-ST3,9x22C-H | ||||
| 129 | 2910601321 | 1.49 | 1.80 | |
| Manija Del Interruptor | ||||
| 130 | 2602026015 | 1.49 | 1.80 | |
| Destornillador Desplazado | ||||
| 131 | 1907950006 | 3.71 | 4.49 | |
| Llave hexagonal de casquillo | ||||
| 131 | 2610364015 | 3.44 | 4.16 | |
| Ya no disponible, sin reemplazo | ||||
| 132 | 2607230115 | |||
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 133 | 2604465049 | 3.44 | 4.16 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 133 | 1619P15513 | 2.18 | 2.64 | |
| Cable de conexión | ||||
| 134 | 2604448044 | 1.00 | 1.21 | |
| Cable L=103MM BLANCO | ||||
| 135 | 2604448140 | 1.00 | 1.21 | |
| Cable de conexión L=128MM AZUL | ||||
| 136 | 2604448046 | 1.49 | 1.80 | |
| Cable de conexión | ||||
| 137 | 2604448040 | 2.40 | 2.90 | |
| Tornillo de placa | ||||
| 139 | 2910611006 | 1.49 | 1.80 | |
| Tubo de aislamiento | ||||
| 140 | 2600409017 | 1.00 | 1.21 | |
| Tapón AZUL | ||||
| 149 | 2603231032 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 150 | 2600101020 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 150 | 2600101022 | 1.49 | 1.80 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 150 | 2600101027 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 151 | 2600150004 | 2.08 | 2.52 | |
| Tornillo de placa | ||||
| 152 | 2603435086 | 1.32 | 1.60 | |
| Deslizador de ajuste | ||||
| 153 | 2602319005 | 1.49 | 1.80 | |
| Disco de cobertura | ||||
| 154 | 2601328045 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 155 | 2603490017 | 2.08 | 2.52 | |
| Muelle en espiral AGC 18 | ||||
| 156 | 2604652009 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 157 | 2600508037 | |||
| Arandela protectora | ||||
| 201 | 2601322021 | 4.18 | 5.06 | |
| Conexión de manguera | ||||
| 656 | 2600306004 | 0.83 | 1.00 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 658 | 2910861118 | 1.49 | 1.80 | |
| Banco de trabajo | ||||
| 757 | 2607001085 | 10.90 | 13.19 | |
| Caja de engranajes | ||||
| 801 | 2605808917 | 71.68 | 86.73 | |
| Ya no disponible, sin reemplazo | ||||
| 802 | 2605108904 | |||
| Cable de alimentación | ||||
| 805 | 1607000385 | 13.13 | 15.89 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 807 | 2600905039 | 11.37 | 13.76 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604320912 | 8.48 | 10.26 | |
| Ya no disponible, sin reemplazo | ||||
| 813 | 2607001130 | |||
| Anillo de bloqueo | ||||
| 819 | 2916080007 | 2.40 | 2.90 | |
| Disco excéntrico | ||||
| 824 | 2601072901 | 7.46 | 9.03 | |
| Anillo de bloqueo | ||||
| 826 | 2916080910 | 2.08 | 2.52 | |
| Manga de aguja AGC 18 | ||||
| 830 | 2600917900 | 8.35 | 10.10 | |
| Ya no disponible, sin reemplazo | ||||
| 836 | 2916080008 | |||
| Anillo de bloqueo | ||||
| 838 | 2600116009 | 1.00 | 1.21 | |
| Cubierta del engranaje | ||||
| 840 | 2605808921 | 98.18 | 118.80 | |
| Ya no disponible, sin reemplazo | ||||
| 851 | 2601015901 | |||
| Palanca de rodillo | ||||
| 854 | 1619P00777 | 14.94 | 18.08 | |
| Juego de Rodillos | ||||
| 855 | 1619P01375 | 10.90 | 13.19 | |
| Juego de Rodillos | ||||
| 859 | 1619P01375 | 10.90 | 13.19 | |
| Carcasa del ventilador | ||||
| 861 | 2605500900 | 4.18 | 5.06 | |
| Ya no disponible, sin reemplazo | ||||
| 874 | 2602026900 | |||
| Placa de identificación | ||||
| 888 | 160111A3H3 | 2.40 | 2.90 | |
