Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601E8G002 ( GST90E )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

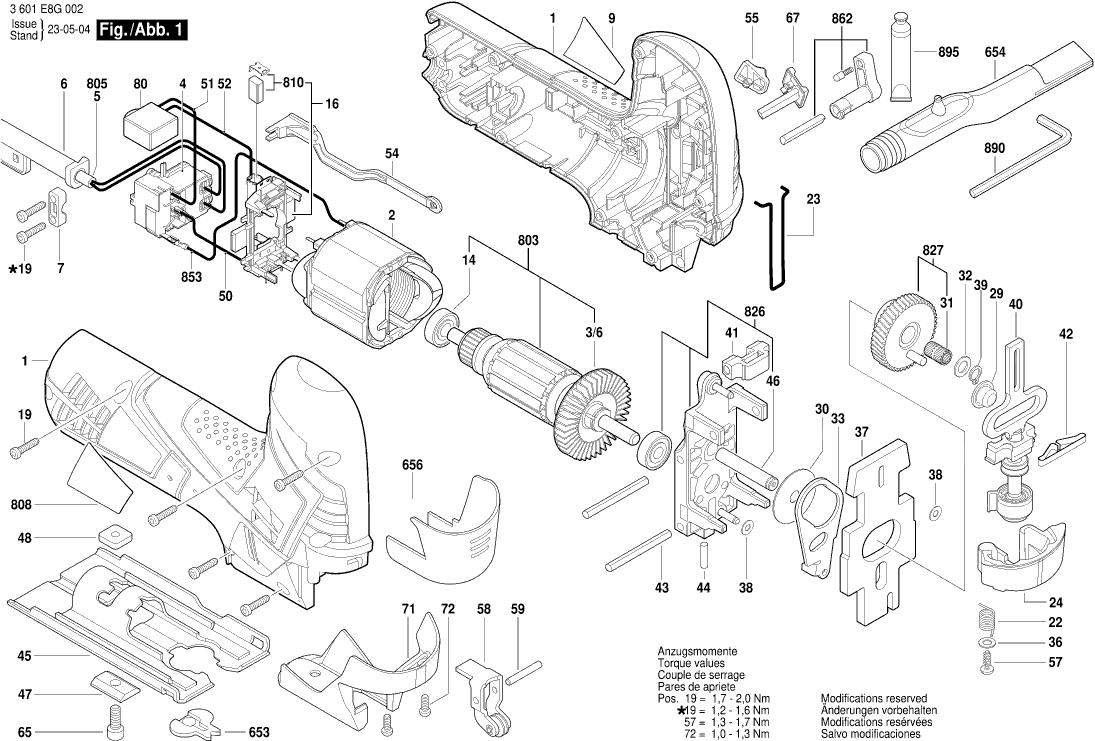

Dibujo técnico de los/las Bosch 3601E8G002 ( GST90E )
Lista de las piezas de repuesto de Bosch 3601E8G002 ( GST90E )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 1619P07135 | 15.71 | 19.01 | |
| Campo 230V | ||||
| 2 | 2609007847 | 29.75 | 36.00 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/6 | 2606610123 | 1.94 | 2.35 | |
| Interruptor de encendido y apagado | ||||
| 4 | 1619P08797 | 7.58 | 9.17 | |
| OJAL | ||||
| 6 | 2600703027 | 1.18 | 1.43 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Placa del fabricante GST 90 E. | ||||
| 9 | 160111C262 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1618B0002J | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2609110491 | 4.10 | 4.96 | |
| Placa del cepillo | ||||
| 16 | 2605807108 | 13.93 | 16.86 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Resorte de torsión TSF 55 | ||||
| 22 | 1619P07152 | 0.83 | 1.00 | |
| Cubierta Protectora | ||||
| 23 | 1619P07128 | 1.18 | 1.43 | |
| Interruptor de palanca | ||||
| 24 | 1600A00D6B | 1.18 | 1.43 | |
| Manga de aguja AGC 18 | ||||
| 29 | 2600914022 | 5.33 | 6.45 | |
| Arandela de compensación | ||||
| 30 | 1619P07576 | 1.70 | 2.06 | |
| Ensamble de rodillos de aguja | ||||
| 31 | 2600913040 | 4.70 | 5.69 | |
| Arandela de compensación | ||||
| 32 | 2600101077 | 1.18 | 1.43 | |
| Palanca de horquilla | ||||
| 33 | 1619P07137 | 3.31 | 4.01 | |
| Arandela de compensación | ||||
| 36 | 2600100588 | 1.18 | 1.43 | |
| Contrapeso | ||||
| 37 | 1619P07133 | 8.45 | 10.22 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 38 | 1600A008C6 | 0.83 | 1.00 | |
| Anillo de bloqueo | ||||
| 39 | 2916640905 | 1.18 | 1.43 | |
| Barra de elevación | ||||
| 40 | 1619P07147 | 36.85 | 44.59 | |
| COJINETE DE MANGA | ||||
| 41 | 1619P08903 | 1.70 | 2.06 | |
| Resorte en espiral | ||||
| 42 | 1619P11327 | 0.83 | 1.00 | |
| Indicador DF 700 | ||||
| 43 | 2603201089 | 4.70 | 5.69 | |
| Perno de cojinete | ||||
| 44 | 1619P07143 | 0.83 | 1.00 | |
| Placa base | ||||
| 45 | 1619P07162 | 8.45 | 10.22 | |
| Perno de cojinete | ||||
| 46 | 2603105080 | 1.94 | 2.35 | |
| Perfil de cuentas | ||||
| 47 | 2601030019 | 1.94 | 2.35 | |
| PLACA DE MONTAJE | ||||
| 48 | 2600040004 | 2.24 | 2.71 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 50 | 1619P09552 | 0.83 | 1.00 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 51 | 1619P09403 | 1.18 | 1.43 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 52 | 1619P09553 | 1.18 | 1.43 | |
| Deslizador de ajuste | ||||
| 54 | 1619P07657 | 1.18 | 1.43 | |
| Botón de interruptor | ||||
| 55 | 1619P07658 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 57 | 2603490021 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 58 | 1619P07129 | |||
| Perno de cojinete | ||||
| 59 | 1619P07159 | 0.83 | 1.00 | |
| Tornillo de cabeza hexagonal | ||||
| 65 | 2910141197 | 0.83 | 1.00 | |
| Deslizador de interruptor | ||||
| 67 | 1619P07158 | 2.24 | 2.71 | |
| No hay información disponible, no se puede pedir | ||||
| 71 | 1619P16199 | |||
| Bolt de Embrague | ||||
| 72 | 2603435015 | 1.70 | 2.06 | |
| Regulador de velocidad | ||||
| 80 | 1619P07309 | 18.19 | 22.01 | |
| Regulador de velocidad | ||||
| 80 | 1619P09014 | 18.19 | 22.01 | |
| Protector de Astillado | ||||
| 653 | 2601016065 | 4.10 | 4.96 | |
| Boquilla de succión | ||||
| 654 | 1619P07167 | 5.33 | 6.45 | |
| Tapa de cobertura STM 1800 | ||||
| 656 | 1619P07166 | 1.94 | 2.35 | |
| Campo 230V | ||||
| 802 | 1619P09155 | 13.93 | 16.86 | |
| Armazón | ||||
| 803 | 1619P09157 | 33.45 | 40.47 | |
| Cable de alimentación | ||||
| 805 | 1607000385 | 11.88 | 14.37 | |
| Placa de identificación | ||||
| 808 | 160111A645 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2604321941 | 7.58 | 9.17 | |
| Puente de cojinete | ||||
| 826 | 1619P08888 | 15.71 | 19.01 | |
| Rueda dentada excéntrica | ||||
| 827 | 1619P08889 | 15.71 | 19.01 | |
| Conductor de tierra | ||||
| 853 | 1607000D5T | 1.70 | 2.06 | |
| Interruptor de cambio | ||||
| 862 | 1619P08890 | 2.71 | 3.28 | |
| Llave hexagonal de casquillo | ||||
| 890 | 2610364015 | 2.71 | 3.28 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 3605430003 | 23.75 | 28.74 | |
