Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601D91G00 ( GTK40 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

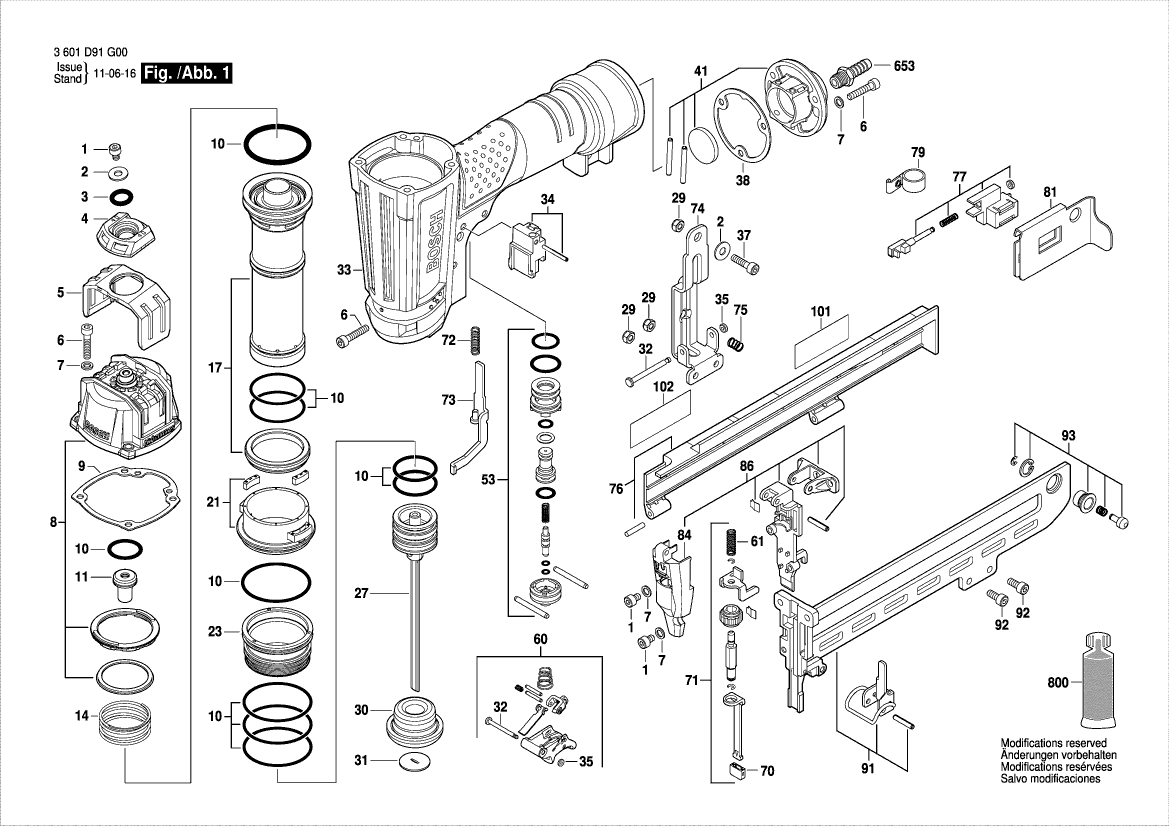

Dibujo técnico de los/las Bosch 3601D91G00 ( GTK40 )
Lista de las piezas de repuesto de Bosch 3601D91G00 ( GTK40 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| TORNILLO M4X35 | ||||
| 1 | 2610006575 | 0.83 | 1.00 | |
| Disco | ||||
| 2 | 2610006576 | 1.18 | 1.43 | |
| Anillo O | ||||
| 3 | 2610006578 | 0.83 | 1.00 | |
| Cubierta TURBO II | ||||
| 4 | 2610006577 | 1.94 | 2.35 | |
| Placa de cubierta | ||||
| 5 | 2610006579 | 1.94 | 2.35 | |
| TORNILLO M4X35 | ||||
| 6 | 2610006580 | 0.83 | 1.00 | |
| Disco | ||||
| 7 | 2610006581 | 0.83 | 1.00 | |
| Cubierta Del Cilindro | ||||
| 8 | 2610006582 | 23.75 | 28.74 | |
| Placa de sellado | ||||
| 9 | 2610006583 | 4.10 | 4.96 | |
| Anillo O | ||||
| 10 | 2610006584 | 12.41 | 15.02 | |
| Ya no disponible, sin reemplazo | ||||
| 11 | 2610006585 | |||
| Muelle Helicoidal | ||||
| 14 | 2610006586 | 4.10 | 4.96 | |
| Cilindro del Pistón | ||||
| 17 | 2610006587 | 36.85 | 44.59 | |
| Soporte de Cilindro | ||||
| 21 | 2610006588 | 5.33 | 6.45 | |
| Manga | ||||
| 23 | 2610006589 | 4.10 | 4.96 | |
| Pistón de potencia | ||||
| 27 | 2610006635 | 13.93 | 16.86 | |
| Tuerca | ||||
| 29 | 2610006594 | 0.83 | 1.00 | |
| AMORTIGUADOR | ||||
| 30 | 2610006591 | 10.73 | 12.98 | |
| Placa De Sello De Plomo | ||||
| 31 | 2610006614 | 0.83 | 1.00 | |
| PASADOR | ||||
| 32 | 2610005337 | 1.70 | 2.06 | |
| Caja de carcasa DUO 110 - Conjunto | ||||
| 33 | 2610006595 | 81.47 | 98.58 | |
| Bloque de guía | ||||
| 34 | 2610006596 | 2.24 | 2.71 | |
| Anillo O | ||||
| 35 | 2610005338 | 0.83 | 1.00 | |
| TORNILLO M4X35 | ||||
| 37 | 2610005299 | 0.83 | 1.00 | |
| Placa de sellado | ||||
| 38 | 2610006593 | 4.10 | 4.96 | |
| Cubierta | ||||
| 41 | 2610006598 | 13.93 | 16.86 | |
| Gatillo | ||||
| 53 | 2610001706 | 12.41 | 15.02 | |
| Varilla De Activación | ||||
| 60 | 2610005318 | 11.88 | 14.37 | |
| Muelle Helicoidal | ||||
| 61 | 2610006615 | 0.83 | 1.00 | |
| Guarda Protectora | ||||
| 70 | 2610006606 | 0.83 | 1.00 | |
| Palanca de seguridad | ||||
| 71 | 2610006616 | 18.19 | 22.01 | |
| Muelle Helicoidal | ||||
| 72 | 2610006617 | 0.83 | 1.00 | |
| Pie de Apilamiento | ||||
| 73 | 2610006618 | 9.53 | 11.53 | |
| Pie de Apilamiento | ||||
| 74 | 2610006619 | 15.71 | 19.01 | |
| Muelle Helicoidal | ||||
| 75 | 2610006620 | 0.83 | 1.00 | |
| Cartucho de uñas | ||||
| 76 | 2610006621 | 11.88 | 14.37 | |
| Cuña De Bloqueo | ||||
| 77 | 2610006622 | 15.71 | 19.01 | |
| Muelle Helicoidal | ||||
| 79 | 2610006623 | 5.83 | 7.05 | |
| Bloque Alimentador | ||||
| 81 | 2610006624 | 8.45 | 10.22 | |
| ESTUDIAR | ||||
| 84 | 2610006625 | 2.71 | 3.28 | |
| ESTUDIAR | ||||
| 86 | 2610006626 | 36.85 | 44.59 | |
| Cartucho de uñas | ||||
| 91 | 2610006627 | 49.56 | 59.97 | |
| TORNILLO M4X35 | ||||
| 92 | 2610006628 | 0.83 | 1.00 | |
| Bloqueo Anti-Torsión | ||||
| 93 | 2610006629 | 5.33 | 6.45 | |
| Etiqueta de Advertencia | ||||
| 101 | 1601118S50 | 1.94 | 2.35 | |
| Placa de identificación | ||||
| 102 | 1601118S49 | 1.94 | 2.35 | |
| Placa de identificación | ||||
| 106 | 1601118S49 | 1.94 | 2.35 | |
| Etiqueta de Advertencia | ||||
| 107 | 1601118S50 | 1.94 | 2.35 | |
| Acoplamiento | ||||
| 653 | 1600A00079 | 5.83 | 7.05 | |
| GRASA | ||||
| 800 | 2610005257 | 5.83 | 7.05 | |
