Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601M44000 (GTS18V-216)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

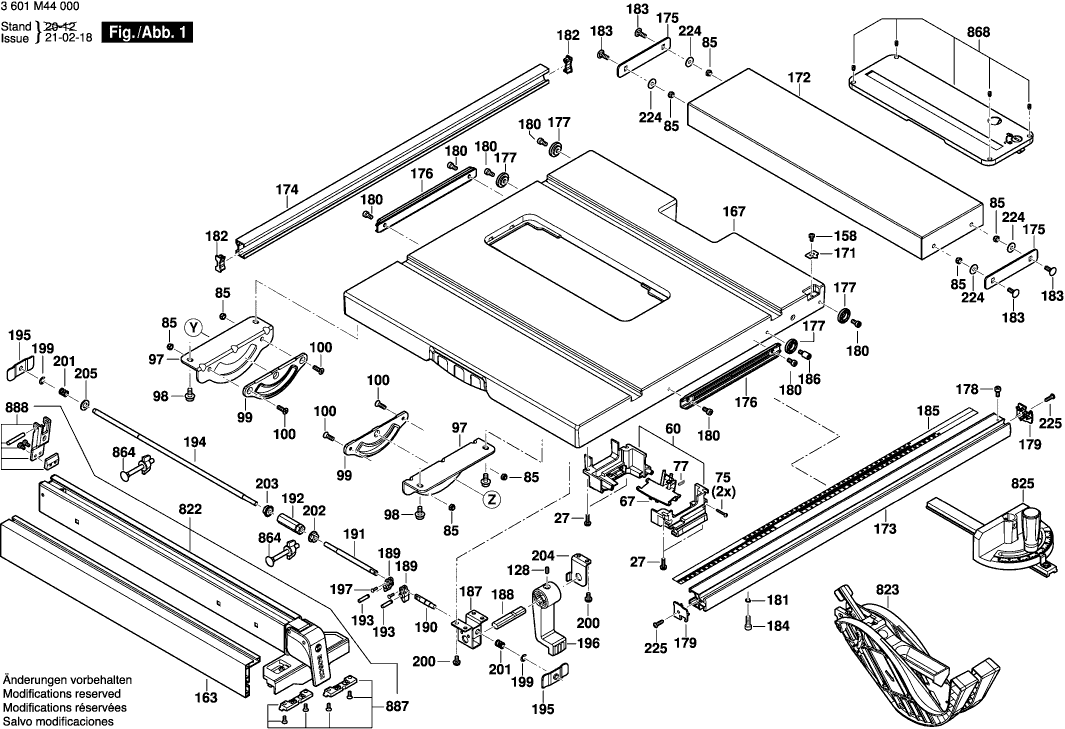

Dibujo técnico de los/las Bosch 3601M44000 (GTS18V-216)
Lista de las piezas de repuesto de Bosch 3601M44000 (GTS18V-216)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Motor de CC sin escobillas | ||||
| 2 | 160702267K | 173.95 | 210.48 | |
| Interruptor | ||||
| 4 | 2607202394 | 16.79 | 20.32 | |
| Placa de identificación | ||||
| 8 | 1609BN0407 | 2.40 | 2.90 | |
| TORNILLO M4X35 | ||||
| 18 | 1609B06380 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 19 | 1609B00655 | 1.00 | 1.21 | |
| Chaqueta del motor | ||||
| 21 | 1609B06685 | 2.40 | 2.90 | |
| Cubierta del interruptor | ||||
| 23 | 1609B06340 | 1.49 | 1.80 | |
| Cubierta del interruptor | ||||
| 24 | 1609B06341 | 1.49 | 1.80 | |
| Caja de interruptor | ||||
| 25 | 1609B06333 | 1.49 | 1.80 | |
| Cable de cinta | ||||
| 26 | 1609B06265 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 27 | 1609B01281 | 1.00 | 1.21 | |
| Módulo Electrónico | ||||
| 28 | 16072335GB | 173.95 | 210.48 | |
| TIRA | ||||
| 29 | 1609B06697 | 4.18 | 5.06 | |
| TORNILLO M4X35 | ||||
| 30 | 1609B03361 | 1.00 | 1.21 | |
| Cubierta TURBO II | ||||
| 31 | 1609B06223 | 2.08 | 2.52 | |
| Cubierta TURBO II | ||||
| 32 | 1609B06686 | 1.00 | 1.21 | |
| Cubierta TURBO II | ||||
| 33 | 1609B06698 | 1.00 | 1.21 | |
| Abrazadera de goma | ||||
| 34 | 1609B06352 | 1.00 | 1.21 | |
| EJE DE SALIDA SA | ||||
| 38 | 1609B03947 | 8.35 | 10.10 | |
| Engranaje Helicoidal | ||||
| 39 | 1609B06362 | 12.82 | 15.51 | |
| Cubierta del engranaje | ||||
| 40 | 1609B03944 | 10.90 | 13.19 | |
| TORNILLO M4X35 | ||||
| 41 | 1609B01050 | 1.00 | 1.21 | |
| MANGUITO | ||||
| 42 | 1609B06547 | 4.18 | 5.06 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 43 | 1609B03948 | 1.49 | 1.80 | |
| Palanca de Bloqueo | ||||
| 44 | 1609B06785 | 4.94 | 5.98 | |
| Resorte de torsión | ||||
| 45 | 1609B03937 | 1.00 | 1.21 | |
| Tornillo de hombro | ||||
| 46 | 1609B03923 | 1.00 | 1.21 | |
| Tornillo de ajuste | ||||
| 47 | 1609B03929 | 1.00 | 1.21 | |
| Tuerca | ||||
| 48 | 1609BT4033 | 1.00 | 1.21 | |
| Anillo interior TID 18 | ||||
| 49 | 1609B03913 | 4.94 | 5.98 | |
| Cable Eléctrico | ||||
| 50 | 1609B06217 | 4.18 | 5.06 | |
| Brida OS 400 EQ | ||||
| 51 | 1609B03915 | 4.18 | 5.06 | |
| Tuerca | ||||
| 52 | 1609B03916 | 1.00 | 1.21 | |
| Placa de protección | ||||
| 53 | 1609B05720 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 54 | 1609B01690 | 1.00 | 1.21 | |
| Soporte de soporte | ||||
| 55 | 1609B06687 | 1.49 | 1.80 | |
| FUELLES | ||||
| 56 | 1609B06694 | 1.00 | 1.21 | |
| Cubierta TURBO II | ||||
| 57 | 1609B06688 | 1.49 | 1.80 | |
| Cubierta TURBO II | ||||
| 58 | 1609B06707 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 59 | 1609B00637 | 1.00 | 1.21 | |
| Soporte de batería para 10.8 V | ||||
| 60 | 1609B06706 | 3.44 | 4.16 | |
| EJE DE TRANSMISIÓN | ||||
| 61 | 1609B04525 | 2.40 | 2.90 | |
| Disco | ||||
| 62 | 1609B00675 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 63 | 1609B05390 | 1.00 | 1.21 | |
| Barra de tornillo | ||||
| 64 | 1609B06704 | 6.73 | 8.14 | |
| PLACA DE SOPORTE | ||||
| 65 | 1609B04522 | 2.86 | 3.46 | |
| PUNTERO | ||||
| 66 | 1609B06220 | 1.00 | 1.21 | |
| Retenedor de Contacto | ||||
| 67 | 1609B06200 | 27.81 | 33.65 | |
| TORNILLO M4X35 | ||||
| 68 | 1609B00650 | 1.00 | 1.21 | |
| CORREA | ||||
| 69 | 1609B04253 | 18.94 | 22.92 | |
| Clip de retención | ||||
| 70 | 1609B01287 | 1.00 | 1.21 | |
| Casquillo | ||||
| 71 | 1609B04524 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 72 | 1609B04520 | |||
| TORNILLO M4X35 | ||||
| 73 | 1609B00624 | 1.00 | 1.21 | |
| Perfil guía HKC 55 | ||||
| 74 | 1609B04519 | 2.86 | 3.46 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 75 | 2609110353 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 77 | 1609280477 | 1.49 | 1.80 | |
| Disco | ||||
| 78 | 1609B06808 | 1.00 | 1.21 | |
| Rueda de mano | ||||
| 79 | 1609B04528 | 3.44 | 4.16 | |
| Montaje de tornillo y arandela | ||||
| 80 | 1619P03825 | 1.00 | 1.21 | |
| Arandela plana | ||||
| 81 | 1609B00757 | 1.00 | 1.21 | |
| Manivela | ||||
| 82 | 1609B04529 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 83 | 1609B00689 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 84 | 1609B06368 | 1.00 | 1.21 | |
| TUERCA DE BLOQUEO | ||||
| 85 | 1609BP7039 | 1.00 | 1.21 | |
| Cámara de polvo WH V2 JP | ||||
| 86 | 1609B03863 | 1.49 | 1.80 | |
| Guarda inferior | ||||
| 87 | 1609B06718 | 8.35 | 10.10 | |
| Placa de soporte | ||||
| 88 | 1609B04530 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 91 | 1609B04531 | 1.00 | 1.21 | |
| Carro | ||||
| 92 | 1609B04517 | 47.53 | 57.51 | |
| TORNILLO M4X35 | ||||
| 93 | 1609B04560 | 1.00 | 1.21 | |
| Arandela especial | ||||
| 94 | 1609B03829 | 1.00 | 1.21 | |
| Tope | ||||
| 95 | 1609B04551 | 1.49 | 1.80 | |
| TORNILLO M4X35 | ||||
| 96 | 1609B06561 | 1.00 | 1.21 | |
| Ángulo de retención TURBO II | ||||
| 97 | 1609B06705 | 10.90 | 13.19 | |
| TORNILLO M4X35 | ||||
| 98 | 1609B04541 | 1.00 | 1.21 | |
| COJINETE | ||||
| 99 | 1609B01186 | 8.35 | 10.10 | |
| Tornillo de cabeza cilíndrica | ||||
| 100 | 1609B01196 | 1.00 | 1.21 | |
| Extracción de polvo | ||||
| 101 | 1609B06363 | 1.00 | 1.21 | |
| Cubierta TURBO II | ||||
| 103 | 1609B06708 | 1.00 | 1.21 | |
| Tornillo para Cortar Plástico | ||||
| 105 | 1609B01046 | 1.00 | 1.21 | |
| Placa de montaje | ||||
| 109 | 1609B06689 | 2.86 | 3.46 | |
| Disco | ||||
| 112 | 1609B06809 | 1.00 | 1.21 | |
| Placa de montaje | ||||
| 113 | 1609B06690 | 2.08 | 2.52 | |
| Soporte de cubierta contra el polvo | ||||
| 114 | 1609B06691 | 4.94 | 5.98 | |
| VARILLA ROSCADA | ||||
| 128 | 1609B04562 | 1.00 | 1.21 | |
| Etiqueta | ||||
| 141 | 1609B06711 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 158 | 1609B01282 | 1.00 | 1.21 | |
| CUERPO | ||||
| 163 | 1609B03874 | 14.94 | 18.08 | |
| Mesa | ||||
| 167 | 1609B06699 | 155.51 | 188.17 | |
| Diafragma | ||||
| 169 | 1609B06422 | 1.00 | 1.21 | |
| PUNTERO | ||||
| 171 | 1609B06218 | 1.00 | 1.21 | |
| Tubo de extensión | ||||
| 172 | 1609B03959 | 18.94 | 22.92 | |
| Rail | ||||
| 173 | 1609B03960 | 18.94 | 22.92 | |
| Rail | ||||
| 174 | 1609B03961 | 9.67 | 11.70 | |
| Placa Suplementaria | ||||
| 175 | 1609B03963 | 1.49 | 1.80 | |
| Rail | ||||
| 176 | 1609B06801 | 2.08 | 2.52 | |
| Rail | ||||
| 177 | 1609B06802 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 178 | 1609B02751 | 1.00 | 1.21 | |
| Disco | ||||
| 179 | 1609B06382 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 180 | 1609B00627 | 2.08 | 2.52 | |
| Lavadora | ||||
| 181 | 1609B02181 | 1.00 | 1.21 | |
| Disco | ||||
| 182 | 1609B06400 | 1.00 | 1.21 | |
| Tornillo de hombro | ||||
| 183 | 1609B03990 | 1.00 | 1.21 | |
| Tornillo de Brida | ||||
| 184 | 1609B01322 | 1.00 | 1.21 | |
| Escala | ||||
| 185 | 1609B03886 | 2.40 | 2.90 | |
| Tornillo de hombro | ||||
| 186 | 1609B06589 | 1.00 | 1.21 | |
| Soporte de montaje | ||||
| 187 | 1609B03964 | 2.40 | 2.90 | |
| Barra del asa | ||||
| 188 | 1609B03965 | 2.08 | 2.52 | |
| Leva | ||||
| 189 | 1609B03966 | 3.44 | 4.16 | |
| Pieza De Enlace | ||||
| 190 | 1609B03967 | 1.49 | 1.80 | |
| Pieza De Enlace | ||||
| 191 | 1609B03968 | 2.08 | 2.52 | |
| Tuerca | ||||
| 192 | 1609B03969 | 2.08 | 2.52 | |
| PASADOR | ||||
| 193 | 1609B03970 | 1.00 | 1.21 | |
| VARILLA | ||||
| 194 | 1609B03971 | 4.18 | 5.06 | |
| Diafragma | ||||
| 195 | 1609B03972 | 1.49 | 1.80 | |
| Palanca de sujeción | ||||
| 196 | 1609B03973 | 2.08 | 2.52 | |
| Remache | ||||
| 197 | 1609B03974 | 1.00 | 1.21 | |
| Clip Final | ||||
| 199 | 1609B01992 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 200 | 1609B00647 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 201 | 1609B03976 | 1.00 | 1.21 | |
| Tuerca de brida | ||||
| 202 | 1609B03975 | 1.00 | 1.21 | |
| Tuerca de brida | ||||
| 203 | 1609B06406 | 1.00 | 1.21 | |
| Brazo del soporte | ||||
| 204 | 1609B03993 | 1.00 | 1.21 | |
| Disco | ||||
| 205 | 1609B00670 | 1.49 | 1.80 | |
| Pie | ||||
| 206 | 1609B03983 | 71.68 | 86.73 | |
| Placa Frontal | ||||
| 207 | 1609B03979 | 13.13 | 15.89 | |
| Tubo | ||||
| 208 | 1609B03984 | 31.42 | 38.02 | |
| Placa Inferior | ||||
| 209 | 1609B03985 | 13.13 | 15.89 | |
| Cubierta del Pie | ||||
| 210 | 1609B03986 | 1.00 | 1.21 | |
| Disco | ||||
| 211 | 1609B03988 | 4.94 | 5.98 | |
| Diafragma | ||||
| 212 | 1609B03995 | 1.00 | 1.21 | |
| Manija TSC 55 | ||||
| 213 | 1609B06702 | 3.44 | 4.16 | |
| TORNILLO M4X35 | ||||
| 214 | 1609B01243 | 1.00 | 1.21 | |
| Brazo del soporte | ||||
| 215 | 1609B03981 | 1.49 | 1.80 | |
| Anillo de goma 10 MM ANCHO | ||||
| 216 | 1609BP7098 | 1.00 | 1.21 | |
| Placa Suplementaria | ||||
| 217 | 1609B06378 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 218 | 1609B06405 | 1.00 | 1.21 | |
| Brazo del soporte | ||||
| 220 | 1609B03994 | 2.08 | 2.52 | |
| Brazo del soporte | ||||
| 221 | 1609B06413 | 1.00 | 1.21 | |
| Montaje de tornillo y arandela | ||||
| 222 | 1609B00969 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 223 | 1609B04082 | |||
| Arandela plana | ||||
| 224 | 1609B01253 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 225 | 1609BP7138 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 229 | 1609B00636 | 2.18 | 2.64 | |
| Casquillo | ||||
| 231 | 1609B06383 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 232 | 1609B06385 | 1.00 | 1.21 | |
| Empujador de la pieza de trabajo | ||||
| 234 | 1609B06410 | 3.44 | 4.16 | |
| Accesorio de llave | ||||
| 235 | 1609B06384 | 1.49 | 1.80 | |
| Accesorio de llave | ||||
| 236 | 1609B03891 | 4.18 | 5.06 | |
| Perilla | ||||
| 237 | 1609B06421 | 1.00 | 1.21 | |
| Clip | ||||
| 238 | 1609B05286 | 1.00 | 1.21 | |
| Etiqueta | ||||
| 241 | 1609B06715 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 242 | 1609B04626 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 243 | 1609B00644 | 2.08 | 2.52 | |
| TORNILLO M4X35 | ||||
| 246 | 1609B06560 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 247 | 1609B00631 | 2.18 | 2.64 | |
| TORNILLO M4X35 | ||||
| 261 | 1609B06807 | 2.86 | 3.46 | |
| BOLSA PARA POLVO | ||||
| 651 | 1609B06703 | 13.13 | 15.89 | |
| TOPE DE LONGITUD | ||||
| 822 | 1609B04590 | 52.45 | 63.46 | |
| Guarda superior | ||||
| 823 | 1609B06781 | 23.90 | 28.92 | |
| Regla de Inglete | ||||
| 825 | 1609B06423 | 11.37 | 13.76 | |
| Cuchillo de hendido CS 50 EBG | ||||
| 828 | 1609B06782 | 23.90 | 28.92 | |
| Caja de Cambios | ||||
| 835 | 1609B06214 | 34.82 | 42.13 | |
| Conjunto de sujeción | ||||
| 864 | 1609B06424 | 1.00 | 1.21 | |
| Mesa | ||||
| 868 | 1609B06415 | 16.79 | 20.32 | |
| Palanca de Bloqueo | ||||
| 876 | 1609B05713 | 4.18 | 5.06 | |
| Almohadilla | ||||
| 887 | 1609B05715 | 2.08 | 2.52 | |
| Unidad De Sujeción | ||||
| 888 | 1609B05657 | 4.94 | 5.98 | |
