Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601H30100 (GWS11-125CIH)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

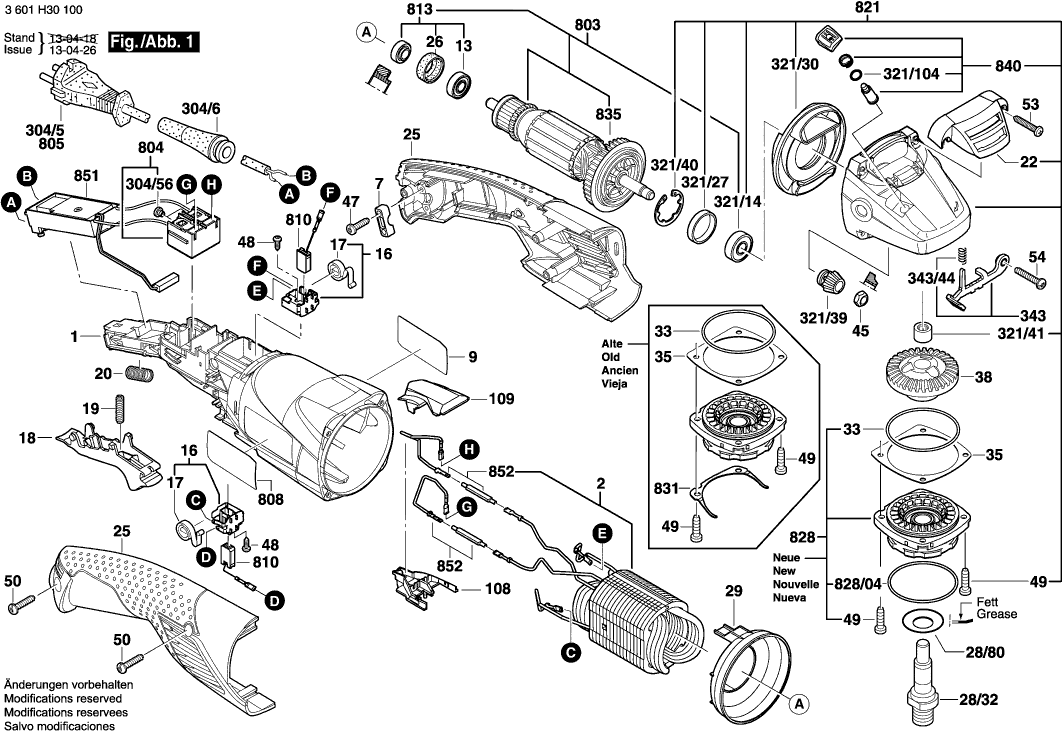

Dibujo técnico de los/las Bosch 3601H30100 (GWS11-125CIH)
Lista de las piezas de repuesto de Bosch 3601H30100 (GWS11-125CIH)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja del motor AZUL OSCURO | ||||
| 1 | 1605108256 | 16.79 | 20.32 | |
| Campo 230V | ||||
| 2 | 1604220416 | 31.42 | 38.02 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601118K42 | 1.49 | 1.80 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 5.98 | |
| PORTACEPILLO | ||||
| 16 | 1601323025 | 3.44 | 4.16 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.80 | |
| Deslizador de ajuste | ||||
| 18 | 1602319024 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 19 | 1604611041 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 20 | 3604611039 | 1.49 | 1.80 | |
| Tapa de cobertura STM 1800 | ||||
| 22 | 1605500260 | 3.44 | 4.16 | |
| Placa de mango | ||||
| 25 | 1605132010 | 13.13 | 15.89 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.49 | 1.80 | |
| Husillo de rectificado | ||||
| 28/32 | 1607000D6A | 7.46 | 9.03 | |
| Disco de cobertura | ||||
| 28/80 | 1619P09390 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 29 | 1600591025 | 2.40 | 2.90 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 3.44 | 4.16 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 38 | 1606333616 | |||
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 47 | 2603490022 | 1.00 | 1.21 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 48 | 1613435034 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 2914491410 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 50 | 2603490023 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1603435078 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 54 | 2914491410 | 1.00 | 1.21 | |
| Cubierta | ||||
| 108 | 1600A00XC4 | 1.49 | 1.80 | |
| CUBIERTA | ||||
| 109 | 1605500263 | 4.18 | 5.06 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 304/56 | 1603415004 | 1.49 | 1.80 | |
| OJAL | ||||
| 304/6 | 1600703040 | 2.08 | 2.52 | |
| Anillo O | ||||
| 321/104 | 1600210044 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 321/14 | 1600905032 | 5.81 | 7.03 | |
| Anillo de goma 10 MM ANCHO | ||||
| 321/27 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 321/30 | 1600591014 | 2.40 | 2.90 | |
| Kegelwiel | ||||
| 321/39 | 1606333617 | 7.46 | 9.03 | |
| Anillo de bloqueo | ||||
| 321/40 | 1600119011 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 321/41 | 1600200029 | 3.71 | 4.49 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 7.46 | 9.03 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.49 | 1.80 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 11.71 | 14.17 | |
| Veiligheidsdeksel | ||||
| 651 | 1600A00XK9 | 10.90 | 13.19 | |
| Armazón | ||||
| 803 | 1604010A21 | 47.53 | 57.51 | |
| Interruptor de encendido y apagado | ||||
| 804 | 1607000A85 | 10.68 | 12.92 | |
| Cable de alimentación | ||||
| 805 | 1607000391 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000482 | 110.30 | 133.46 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.51 | |
| Juego de piezas | ||||
| 813 | 1607000378 | 6.73 | 8.14 | |
| Caja de engranajes | ||||
| 821 | 1605806524 | 34.82 | 42.13 | |
| LAGERFLENS | ||||
| 828 | 1607000D6C | 11.37 | 13.76 | |
| Anillo O | ||||
| 828/04 | 3600210109 | 2.08 | 2.52 | |
| Elemento de muelle | ||||
| 831 | 1601290013 | 1.00 | 1.21 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610129 | 2.08 | 2.52 | |
| Botón | ||||
| 840 | 1603231032 | 4.18 | 5.06 | |
| Regulador de velocidad | ||||
| 851 | 1607233233 | 52.45 | 63.46 | |
| Cable de conexión | ||||
| 852 | 1604448025 | 2.08 | 2.52 | |
| Anillo O | ||||
| 890 | 1600210039 | 2.08 | 2.52 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A0 | 10.90 | 13.19 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 9.67 | 11.70 | |
| Mango auxiliar M10 | ||||
| 891 | 160202509T | 3.44 | 4.16 | |
| Tuerca redonda | ||||
| 892 | 1603345043 | 8.35 | 10.10 | |
| Llave de cara de tipo pin | ||||
| 893 | 1607950052 | 3.44 | 4.16 | |
| Brida de sujeción | ||||
| 895 | 2605703014 | 7.53 | 9.11 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.08 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 41.30 | 49.97 | |
