Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601CA6101 (GWS12-115)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

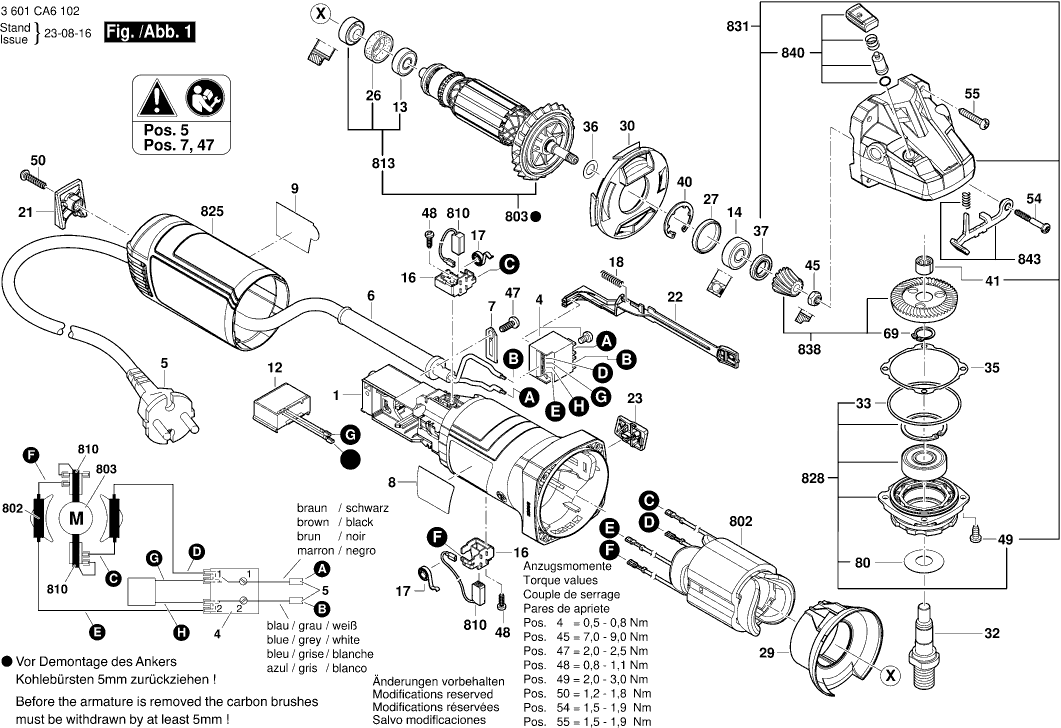

Dibujo técnico de los/las Bosch 3601CA6101 (GWS12-115)
Lista de las piezas de repuesto de Bosch 3601CA6101 (GWS12-115)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P20936 | 7.46 | 9.03 | |
| Interruptor | ||||
| 4 | 1607200326 | 7.46 | 9.03 | |
| Cable de alimentación | ||||
| 5 | 1607000385 | 13.13 | 15.89 | |
| OJAL | ||||
| 6 | 1600703039 | 2.18 | 2.64 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 8 | 1619P21309 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P21314 | 2.40 | 2.90 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1619P15041 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1619P09955 | 5.81 | 7.03 | |
| PORTACEPILLO | ||||
| 16 | 1600A00RG1 | 2.08 | 2.52 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 18 | 1619P11487 | 1.00 | 1.21 | |
| Tapa | ||||
| 21 | 1619P20983 | 1.49 | 1.80 | |
| Deslizador de ajuste | ||||
| 22 | 1619P20940 | 1.49 | 1.80 | |
| Botón de interruptor | ||||
| 23 | 1619P21162 | 1.00 | 1.21 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.49 | 1.80 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 29 | 1619P20938 | 1.49 | 1.80 | |
| Distribuidor De Aire | ||||
| 30 | 1619P20939 | 1.49 | 1.80 | |
| Husillo de rectificado M14 | ||||
| 32 | 1619P15210 | 4.94 | 5.98 | |
| Anillo O | ||||
| 33 | 1619P14427 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 2.40 | 2.90 | |
| Lavadora | ||||
| 36 | 1619P00987 | 1.00 | 1.21 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 2.08 | 2.52 | |
| Manga de aguja AGC 18 | ||||
| 41 | 1600910018 | 4.94 | 5.98 | |
| Tuerca hexagonal | ||||
| 45 | 1619P16897 | 1.00 | 1.21 | |
| Tornillo especial | ||||
| 47 | 2609110052 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 48 | 1619P00220 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 160343508X | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 50 | 1619P00105 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 55 | 1619P01066 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 69 | 2916540007 | 1.00 | 1.21 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 2.08 | 2.52 | |
| Mango auxiliar M10 | ||||
| 650/1 | 1619P16111 | 2.86 | 3.46 | |
| Tuerca redonda | ||||
| 650/2 | 1603345043 | 8.35 | 10.10 | |
| Llave de cara de tipo pin | ||||
| 650/3 | 1607950052 | 3.44 | 4.16 | |
| Brida de sujeción | ||||
| 650/5 | 2605703014 | 7.53 | 9.11 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XP | 9.67 | 11.70 | |
| Cubierta Protectora | ||||
| 652 | 1600A021MG | 9.67 | 11.70 | |
| Campo 230V | ||||
| 802 | 1619P21384 | 21.30 | 25.77 | |
| Armazón | ||||
| 803 | 1619P21399 | 31.42 | 38.02 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619P21172 | 7.46 | 9.03 | |
| Juego de piezas | ||||
| 813 | 1607000378 | 6.73 | 8.14 | |
| Cubierta de la carcasa VERDE | ||||
| 825 | 1619P21291 | 6.73 | 8.14 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1619P21385 | 11.37 | 13.76 | |
| Caja de engranajes | ||||
| 831 | 1619P21176 | 14.94 | 18.08 | |
| Juego de Engranaje Cónico | ||||
| 838 | 1619P21178 | 13.13 | 15.89 | |
| Botón AGC 18 | ||||
| 840 | 1619P21177 | 2.40 | 2.90 | |
| Palanca de captura | ||||
| 843 | 1607000742 | 7.46 | 9.03 | |
| Tubo de Grasa 45 ml | ||||
| 894 | 1615430020 | 18.94 | 22.92 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 1605430003 | 34.82 | 42.13 | |
