Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601G9E100 ( GWS13-125CIX )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

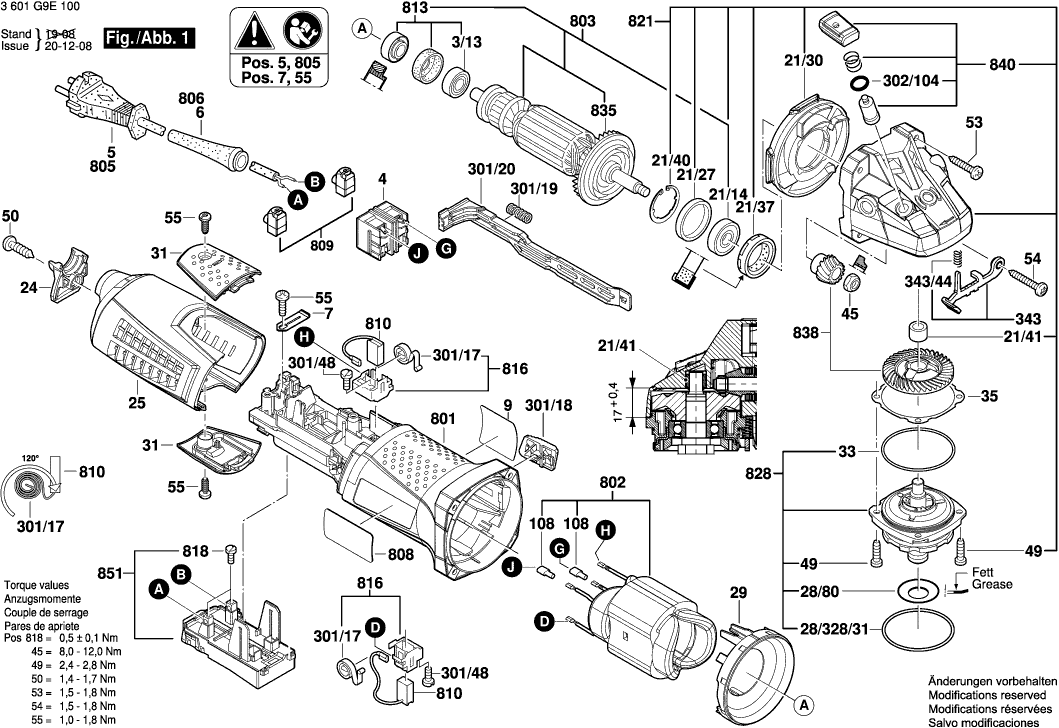

Dibujo técnico de los/las Bosch 3601G9E100 ( GWS13-125CIX )
Lista de las piezas de repuesto de Bosch 3601G9E100 ( GWS13-125CIX )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/13 | 2600905032 | 4.10 | 4.96 | |
| Interruptor | ||||
| 4 | 1607200256 | 9.53 | 11.53 | |
| Interruptor | ||||
| 4 | 160720035A | 8.45 | 10.22 | |
| OJAL | ||||
| 6 | 1600703043 | 1.94 | 2.35 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C07X | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 21/14 | 1600905032 | 4.70 | 5.69 | |
| Anillo de goma 10 MM ANCHO | ||||
| 21/27 | 1600206025 | 1.70 | 2.06 | |
| Distribuidor De Aire | ||||
| 21/30 | 1600591048 | 1.94 | 2.35 | |
| Sello de labio del eje rotatorio | ||||
| 21/37 | 1600290016 | 1.94 | 2.35 | |
| Anillo de bloqueo | ||||
| 21/40 | 1600119011 | 1.70 | 2.06 | |
| COJINETE DE MANGA | ||||
| 21/41 | 1600200029 | 2.24 | 2.71 | |
| CUBIERTA | ||||
| 24 | 1605500274 | 2.24 | 2.71 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1605500276 | 6.54 | 7.91 | |
| Anillo O | ||||
| 28/328/31 | 3600210109 | 1.70 | 2.06 | |
| Disco de cobertura | ||||
| 28/80 | 1619P09390 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 29 | 1600591047 | 1.70 | 2.06 | |
| Tapa del cepillo | ||||
| 31 | 1600A01M0M | 2.71 | 3.28 | |
| Tapa del cepillo | ||||
| 31 | 1605500277 | 1.70 | 2.06 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 2.71 | 3.28 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 2914491410 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 50 | 2603490023 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 55 | 2603490021 | 0.83 | 1.00 | |
| Parte aislante | ||||
| 108 | 1600712030 | 1.18 | 1.43 | |
| Carcasa del motor | ||||
| 301/1 | 1605108285 | 10.10 | 12.22 | |
| Muelle en espiral AGC 18 | ||||
| 301/17 | 1604652021 | 0.83 | 1.00 | |
| Manija Del Interruptor | ||||
| 301/18 | 1602026091 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 301/19 | 1604611031 | 2.24 | 2.71 | |
| Deslizador de ajuste | ||||
| 301/20 | 1602319025 | 1.70 | 2.06 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 301/48 | 1613435034 | 0.83 | 1.00 | |
| Anillo O | ||||
| 302/104 | 1600210044 | 0.83 | 1.00 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 5.83 | 7.05 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.18 | 1.43 | |
| Mango auxiliar M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.22 | |
| Tuerca redonda | ||||
| 650/2 | 1600A001PG | 1.94 | 2.35 | |
| Llave de cara de tipo pin | ||||
| 650/3 | 1607950052 | 2.71 | 3.28 | |
| Brida de sujeción | ||||
| 650/5 | 2605703014 | 4.10 | 4.96 | |
| No hay información disponible, no se puede pedir | ||||
| 650/5/2 | 1600210055 | |||
| Brida de bloqueo rápido | ||||
| 650/6 | 1600A016PU | 36.85 | 44.59 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 7.96 | 9.63 | |
| Carcasa del motor | ||||
| 801 | 1607000D97 | 9.53 | 11.53 | |
| Ensamblaje de campo | ||||
| 802 | 160422052Z | 20.42 | 24.71 | |
| Armazón | ||||
| 803 | 1607000V33 | 49.56 | 59.97 | |
| Cable de alimentación | ||||
| 805 | 1607000392 | 15.71 | 19.01 | |
| Placa de identificación | ||||
| 808 | 160111A3HG | 1.70 | 2.06 | |
| Sello | ||||
| 809 | 1607000D9C | 1.18 | 1.43 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000V37 | 11.88 | 14.37 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 813 | 1607000V38 | 5.83 | 7.05 | |
| PORTACEPILLO | ||||
| 816 | 1607000V43 | 2.71 | 3.28 | |
| Tornillo de cabeza cilíndrica | ||||
| 818 | 1607000V42 | 0.83 | 1.00 | |
| Caja de engranajes | ||||
| 821 | 1605806559 | 23.75 | 28.74 | |
| Ya no disponible, sin reemplazo | ||||
| 828 | 1607000D67 | |||
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 1.70 | 2.06 | |
| Unidad de Engranajes | ||||
| 838 | 1600A001X6 | 26.84 | 32.48 | |
| Botón | ||||
| 840 | 1607000V41 | 3.31 | 4.01 | |
| Regulador de velocidad | ||||
| 851 | 1607000D9Z | 33.45 | 40.47 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 7.58 | 9.17 | |
