Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601H242F2 (GWS14-125)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

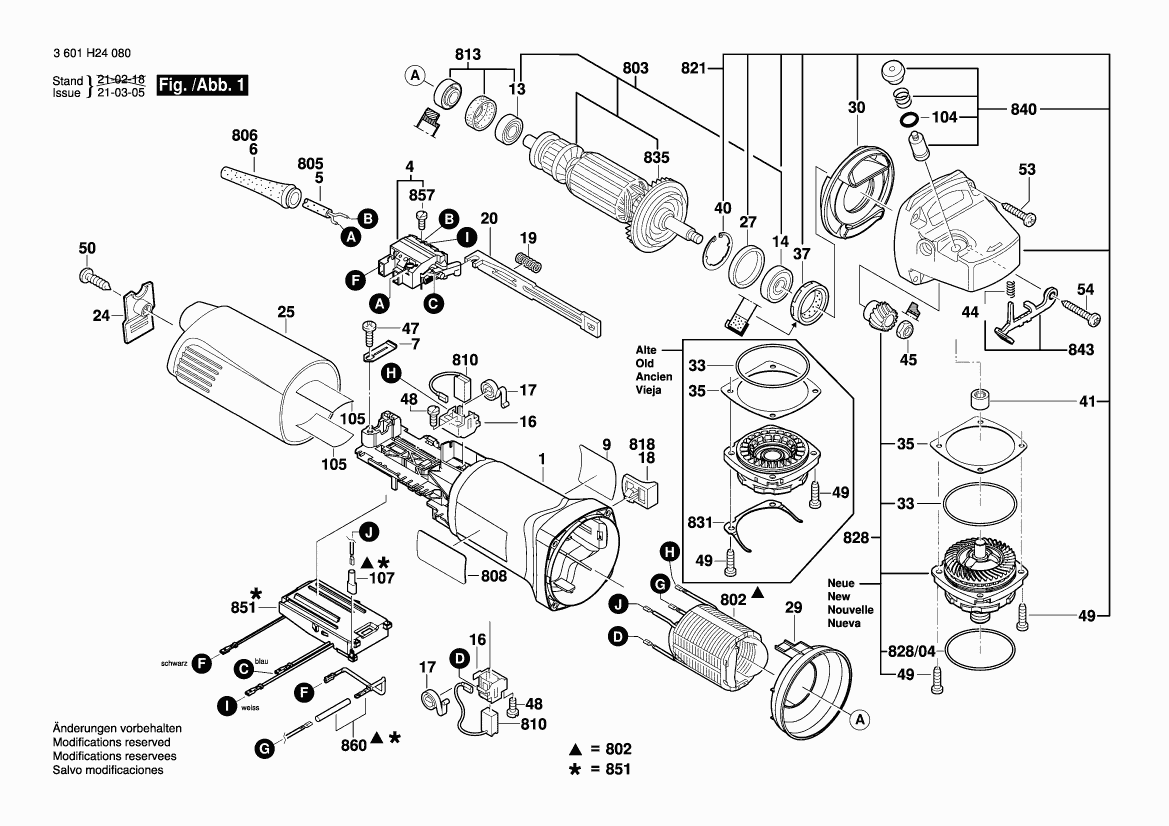

Dibujo técnico de los/las Bosch 3601H242F2 (GWS14-125)
Lista de las piezas de repuesto de Bosch 3601H242F2 (GWS14-125)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1605108249 | 9.47 | 11.46 | |
| Interruptor | ||||
| 4 | 1607200200 | 10.90 | 13.19 | |
| OJAL | ||||
| 6 | 1600703031 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.03 | |
| PORTACEPILLO | ||||
| 16 | 1601323023 | 3.44 | 4.16 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.80 | |
| Resorte de compresion | ||||
| 19 | 1619P09932 | 1.28 | 1.55 | |
| Deslizador de ajuste | ||||
| 20 | 1602319011 | 1.49 | 1.80 | |
| CUBIERTA | ||||
| 24 | 1605500228 | 2.52 | 3.05 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1605500251 | 7.46 | 9.03 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206036 | 1.49 | 1.80 | |
| Anillo deflector de aire | ||||
| 29 | 1600591025 | 2.40 | 2.90 | |
| Anillo deflector de aire | ||||
| 30 | 1600591014 | 2.40 | 2.90 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 2.40 | 2.90 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 41 | 1600200029 | 3.71 | 4.49 | |
| Resorte de compresión | ||||
| 44 | 1604611042 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 47 | 2912401018 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 48 | 2912401005 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 50 | 2912401420 | 1.00 | 1.21 | |
| Lenskopschroef | ||||
| 53 | 1603415005 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 2603490025 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 80 | 3600150021 | |||
| Anillo O | ||||
| 104 | 1600210044 | 1.00 | 1.21 | |
| Placa aislante | ||||
| 105 | 1601008005 | 4.94 | 5.98 | |
| Parte aislante | ||||
| 107 | 1600712030 | 1.49 | 1.80 | |
| Campo 230V | ||||
| 802 | 1607000397 | 23.90 | 28.92 | |
| Armazón | ||||
| 803 | 1604010A22 | 88.83 | 107.48 | |
| Cable de alimentación | ||||
| 805 | 1607000385 | 13.13 | 15.89 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.51 | |
| Juego de piezas | ||||
| 813 | 1607000378 | 6.73 | 8.14 | |
| Manija Del Interruptor | ||||
| 818 | 1602026088 | 1.00 | 1.21 | |
| Caja de engranajes | ||||
| 821 | 16058065SB | 31.42 | 38.02 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1607000E1D | 22.88 | 27.68 | |
| LAGERFLENS | ||||
| 828 | 1607000D6C | 11.37 | 13.76 | |
| Anillo O | ||||
| 828/04 | 3600210109 | 2.08 | 2.52 | |
| Elemento de muelle | ||||
| 831 | 1601290013 | 1.00 | 1.21 | |
| Husillo de rectificado | ||||
| 832 | 1607000D6A | 7.46 | 9.03 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1616B00064 | 2.08 | 2.52 | |
| Unidad de Engranajes | ||||
| 838 | 1607000D4Y | 14.94 | 18.08 | |
| Botón | ||||
| 840 | 1607000A71 | 3.44 | 4.16 | |
| Palanca de captura | ||||
| 843 | 1607000742 | 7.46 | 9.03 | |
| Tornillo para roscar M6x25 MM | ||||
| 849 | 2914491410 | 1.00 | 1.21 | |
| Regulador de velocidad | ||||
| 851 | 1607233291 | 26.62 | 32.21 | |
| Tornillo de cabeza cilíndrica | ||||
| 857 | 2910110048 | 1.00 | 1.21 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 860 | 1604448023 | 1.49 | 1.80 | |
| Anillo O | ||||
| 890 | 1600210039 | 2.08 | 2.52 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A0 | 10.90 | 13.19 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 9.67 | 11.70 | |
| Tuerca redonda | ||||
| 892 | 1603345043 | 8.35 | 10.10 | |
| Llave de cara de tipo pin | ||||
| 893 | 1619P08927 | 4.18 | 5.06 | |
| Brida de sujeción | ||||
| 895 | 2605703014 | 7.53 | 9.11 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.08 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 41.30 | 49.97 | |
