Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601GA3000 (GWS18-125L)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

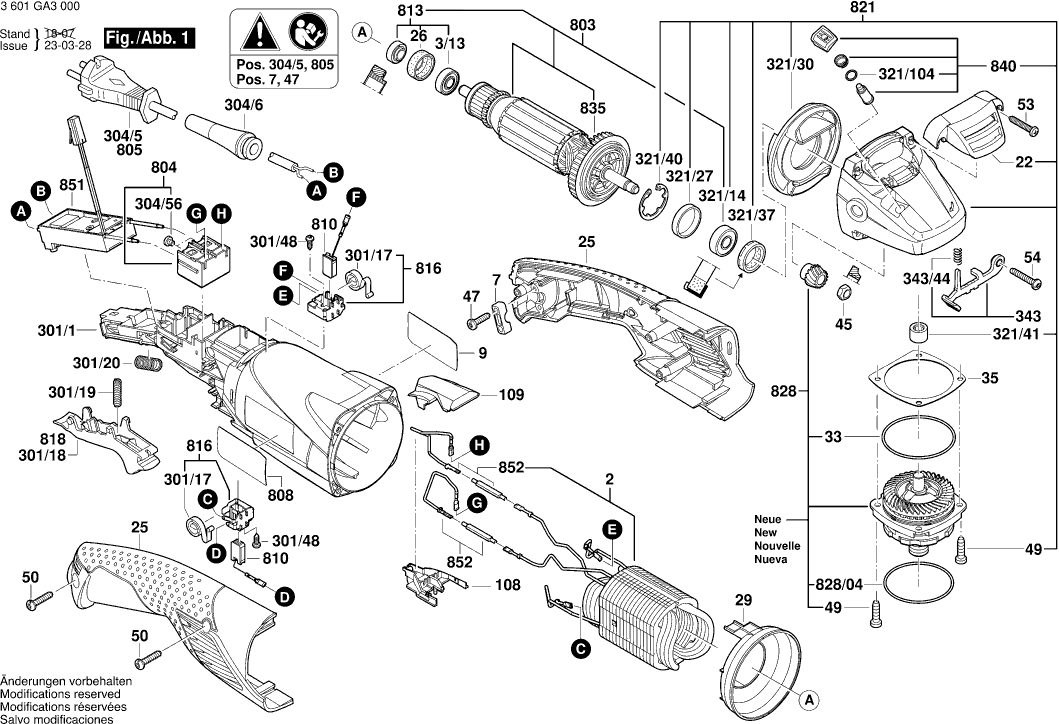

Dibujo técnico de los/las Bosch 3601GA3000 (GWS18-125L)
Lista de las piezas de repuesto de Bosch 3601GA3000 (GWS18-125L)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 160422056P | 30.08 | 36.40 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/13 | 2600905032 | 4.94 | 5.98 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2EL | 2.18 | 2.64 | |
| Tapa de cobertura STM 1800 | ||||
| 22 | 1605500260 | 3.44 | 4.16 | |
| Placa de mango | ||||
| 25 | 1605132010 | 13.13 | 15.89 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.49 | 1.80 | |
| Husillo de rectificado | ||||
| 28/32 | 1607000D6A | 7.46 | 9.03 | |
| No hay información disponible, no se puede pedir | ||||
| 28/80 | 3600150021 | |||
| Anillo deflector de aire | ||||
| 29 | 1600591025 | 2.40 | 2.90 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 3.44 | 4.16 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 2.40 | 2.90 | |
| Tuerca hexagonal | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 47 | 2603490022 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 160343508X | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 50 | 2603490023 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1603435078 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.21 | |
| Cubierta | ||||
| 108 | 1600A00XC4 | 1.49 | 1.80 | |
| CUBIERTA | ||||
| 109 | 1605500263 | 4.18 | 5.06 | |
| Carcasa del motor | ||||
| 301/1 | 16051082DR | 15.61 | 18.89 | |
| PORTACEPILLO | ||||
| 301/16 | 1601323029 | 1.32 | 1.60 | |
| Muelle en espiral AGC 18 | ||||
| 301/17 | 1604652021 | 1.00 | 1.21 | |
| Deslizador de ajuste | ||||
| 301/18 | 1600A00XC7 | 1.90 | 2.30 | |
| Resorte de compresión | ||||
| 301/19 | 1604611041 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 301/20 | 3604611039 | 1.49 | 1.80 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 301/48 | 1613435034 | 1.00 | 1.21 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 304/56 | 1603415004 | 1.49 | 1.80 | |
| OJAL | ||||
| 304/6 | 1600703040 | 2.08 | 2.52 | |
| Anillo O | ||||
| 321/104 | 1600210044 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 321/14 | 1600905032 | 5.81 | 7.03 | |
| Anillo de goma 10 MM ANCHO | ||||
| 321/27 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 321/30 | 1600591014 | 2.40 | 2.90 | |
| Sello de labio del eje rotatorio | ||||
| 321/37 | 1600290016 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 321/40 | 1600119011 | 2.08 | 2.52 | |
| COJINETE DE MANGA | ||||
| 321/41 | 1600200029 | 3.71 | 4.49 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 7.46 | 9.03 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.49 | 1.80 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 11.71 | 14.17 | |
| Veiligheidsdeksel | ||||
| 651 | 1600A00XK9 | 10.90 | 13.19 | |
| Armazón | ||||
| 803 | 1604010B98 | 75.38 | 91.21 | |
| Interruptor de encendido y apagado | ||||
| 804 | 1607000D16 | 9.47 | 11.46 | |
| Cable de alimentación | ||||
| 805 | 1607000391 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| CEPILLO 12X8 M. RESORTE U-CONTACTO | ||||
| 810 | 1604321186 | 11.02 | 13.33 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000V53 | 11.02 | 13.33 | |
| Juego de piezas | ||||
| 813 | 1607000378 | 6.73 | 8.14 | |
| PORTACEPILLO | ||||
| 816 | 1607000V54 | 2.86 | 3.46 | |
| Caja de engranajes | ||||
| 821 | 1607000D1F | 34.82 | 42.13 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1607000D62 | 31.42 | 38.02 | |
| LAGERFLENS | ||||
| 828 | 1607000D6C | 11.37 | 13.76 | |
| Anillo O | ||||
| 828/04 | 3600210109 | 2.08 | 2.52 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1616B00064 | 2.08 | 2.52 | |
| Unidad de Engranajes | ||||
| 838 | 1607000D4Y | 14.94 | 18.08 | |
| Botón | ||||
| 840 | 1603231032 | 4.18 | 5.06 | |
| Regulador de velocidad | ||||
| 851 | 16072335M7 | 37.50 | 45.38 | |
| Cable de conexión | ||||
| 852 | 1604448025 | 2.08 | 2.52 | |
| Anillo O | ||||
| 890 | 1600210039 | 2.08 | 2.52 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A0 | 10.90 | 13.19 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 9.67 | 11.70 | |
| Tuerca redonda | ||||
| 892 | 1603345043 | 8.35 | 10.10 | |
| Llave de cara de tipo pin | ||||
| 893 | 1607950052 | 3.44 | 4.16 | |
| Brida de sujeción | ||||
| 895 | 2605703014 | 7.53 | 9.11 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.08 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 41.30 | 49.97 | |
