Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601J3A301 ( GWS18-125V-LI )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

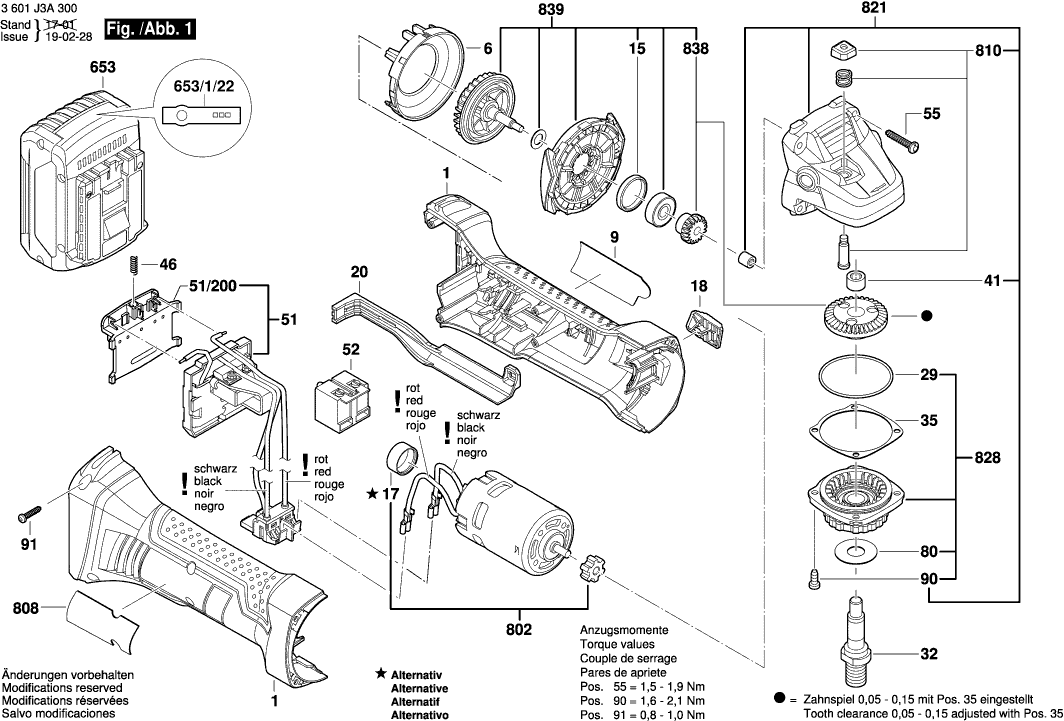

Dibujo técnico de los/las Bosch 3601J3A301 ( GWS18-125V-LI )
Lista de las piezas de repuesto de Bosch 3601J3A301 ( GWS18-125V-LI )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 1605108282 | 18.19 | 22.01 | |
| Anillo deflector de aire | ||||
| 6 | 1600591046 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C00R | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P31073 | 1.84 | 2.23 | |
| Anillo de goma 10 MM ANCHO | ||||
| 15 | 1600206025 | 1.70 | 2.06 | |
| Cubierta | ||||
| 17 | 1600A001PY | 0.83 | 1.00 | |
| Botón de interruptor | ||||
| 18 | 1619P02812 | 0.83 | 1.00 | |
| Deslizador de ajuste | ||||
| 20 | 1602319023 | 5.83 | 7.05 | |
| Anillo O | ||||
| 29 | 1619P02820 | 1.18 | 1.43 | |
| Husillo de rectificado | ||||
| 32 | 1607000D6A | 5.83 | 7.05 | |
| Arandela de compensación | ||||
| 35 | 1619P02822 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 35 | 1619P02821 | 0.83 | 1.00 | |
| COJINETE DE MANGA | ||||
| 41 | 1600200029 | 2.24 | 2.71 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.18 | 1.43 | |
| Módulo electrónico | ||||
| 51 | 1607233340 | 40.61 | 49.14 | |
| Retenedor de Contacto | ||||
| 51/200 | 1609280478 | 9.53 | 11.53 | |
| Interruptor de encendido y apagado | ||||
| 52 | 2607202071 | 12.41 | 15.02 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 55 | 2603490024 | 1.18 | 1.43 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 1.70 | 2.06 | |
| Tornillo para roscar M6x25 MM | ||||
| 90 | 1603435068 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 91 | 1603435071 | 0.83 | 1.00 | |
| Destornillador hexagonal 4x95 | ||||
| 131 | 1619P01598 | 1.94 | 2.35 | |
| Tapa protectora Ø125 MM PLATA | ||||
| 651 | 1600A00XU7 | 6.54 | 7.91 | |
| Cargador UK | ||||
| 652 | 2607225923 | 113.29 | 137.08 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607225325 | 113.29 | 137.08 | |
| Cargador UK | ||||
| 652 | 2607225921 | 101.94 | 123.35 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607226251 | 67.25 | 81.37 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607225423 | 63.33 | 76.63 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607226281 | 55.25 | 66.85 | |
| Paquete De Batería | ||||
| 653 | 2607337069 | 101.94 | 123.35 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 91.56 | 110.79 | |
| Paquete De Batería | ||||
| 653 | 1607A350B2 | 91.56 | 110.79 | |
| Paquete De Batería | ||||
| 653 | 1607A350M0 | 91.56 | 110.79 | |
| Pegatina | ||||
| 653/1/22 | 2601115537 | 1.18 | 1.43 | |
| Motor de corriente continua | ||||
| 802 | 16170006B0 | 73.72 | 89.20 | |
| Placa de identificación | ||||
| 808 | 160111A7PR | 1.94 | 2.35 | |
| Botón | ||||
| 810 | 16170006B1 | 1.70 | 2.06 | |
| Caja de engranajes | ||||
| 821 | 16170006B2 | 44.82 | 54.23 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 828 | 16170006B3 | 9.53 | 11.53 | |
| Conjunto de engranajes | ||||
| 838 | 1600A00M8F | 13.93 | 16.86 | |
| Conjunto de engranajes | ||||
| 839 | 1600A00M8J | 26.84 | 32.48 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 7.58 | 9.17 | |
| Tuerca redonda | ||||
| 892 | 1603345043 | 6.54 | 7.91 | |
| Llave de cara de tipo pin | ||||
| 893 | 1607950052 | 2.71 | 3.28 | |
| Brida de sujeción | ||||
| 895 | 2605703014 | 4.10 | 4.96 | |
| Anillo O | ||||
| 895/20 | 1600210039 | 1.70 | 2.06 | |
