Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JH9001 ( GWS18V-7 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

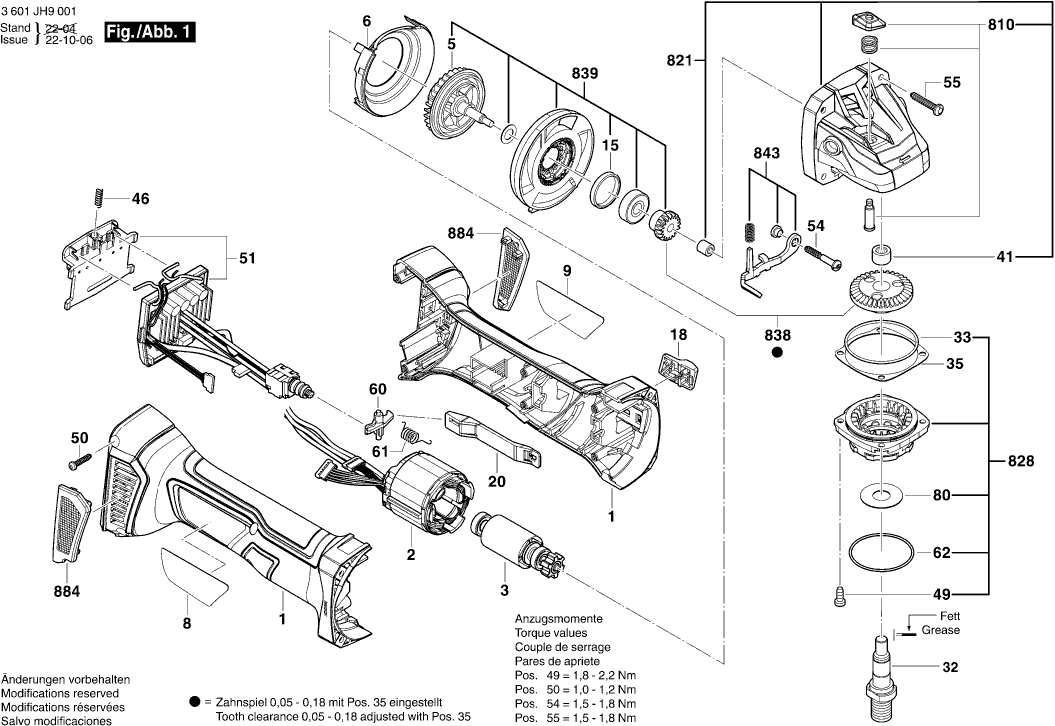

Dibujo técnico de los/las Bosch 3601JH9001 ( GWS18V-7 )
Lista de las piezas de repuesto de Bosch 3601JH9001 ( GWS18V-7 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P15044 | 8.45 | 10.22 | |
| ESTATOR | ||||
| 2 | 1600A01A6N | 23.75 | 28.74 | |
| ROTOR | ||||
| 3 | 1600A01A6S | 26.84 | 32.48 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 5 | 1619P15054 | 1.18 | 1.43 | |
| Anillo deflector de aire | ||||
| 6 | 1600591065 | 1.94 | 2.35 | |
| Anillo deflector de aire | ||||
| 6 | 1619P16509 | 1.18 | 1.43 | |
| Placa de identificación | ||||
| 8 | 1619P15784 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P15780 | 1.94 | 2.35 | |
| Anillo de goma 10 MM ANCHO | ||||
| 15 | 1600206025 | 1.70 | 2.06 | |
| Manija Del Interruptor | ||||
| 18 | 1619P15338 | 1.18 | 1.43 | |
| Deslizador de ajuste | ||||
| 20 | 1619P15050 | 0.83 | 1.00 | |
| Husillo de rectificado | ||||
| 32 | 1619P06419 | 8.45 | 10.22 | |
| Anillo O | ||||
| 33 | 1619P02820 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 35 | 1619P02822 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 35 | 1619P02821 | 0.83 | 1.00 | |
| COJINETE DE MANGA | ||||
| 41 | 1600200029 | 2.24 | 2.71 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1619P11118 | 1.18 | 1.43 | |
| Módulo electrónico | ||||
| 51 | 1600A01NC3 | 67.25 | 81.37 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 2603490025 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 55 | 1619P01066 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 58 | 1603435075 | 1.70 | 2.06 | |
| Palanca de transferencia inversa | ||||
| 60 | 1619P15795 | 0.83 | 1.00 | |
| Resorte de torsión TSF 55 | ||||
| 61 | 1619P15806 | 0.83 | 1.00 | |
| Anillo O | ||||
| 62 | 1600210038 | 1.94 | 2.35 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 1.70 | 2.06 | |
| Tope | ||||
| 82 | 1602002014 | 2.24 | 2.71 | |
| Mango auxiliar M10 | ||||
| 650/1 | 1619P10681 | 2.71 | 3.28 | |
| Mango auxiliar M10 | ||||
| 650/1 | 1619P16111 | 2.24 | 2.71 | |
| Tuerca redonda | ||||
| 650/2 | 1603345043 | 6.54 | 7.91 | |
| Llave de cara de tipo pin | ||||
| 650/30 | 1619P08927 | 3.31 | 4.01 | |
| Brida de sujeción | ||||
| 650/5 | 2605703014 | 4.10 | 4.96 | |
| Tapa protectora Ø115 MM PLATA | ||||
| 651 | 1619P14538 | 7.58 | 9.17 | |
| Cargador UK | ||||
| 652 | 2607225921 | 101.94 | 123.35 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 2607226251 | 67.25 | 81.37 | |
| Paquete de baterías BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 91.56 | 110.79 | |
| Paquete De Batería | ||||
| 653 | 1607A350M0 | 91.56 | 110.79 | |
| Botón de empuje | ||||
| 810 | 1619P16236 | 3.31 | 4.01 | |
| Caja de engranajes | ||||
| 821 | 1619P16237 | 12.41 | 15.02 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1619P11094 | 11.88 | 14.37 | |
| Unidad de Engranajes | ||||
| 838 | 1619P16240 | 8.45 | 10.22 | |
| Eje para ruedas cónicas | ||||
| 839 | 1619P16234 | 15.71 | 19.01 | |
| Palanca de captura | ||||
| 843 | 1619P11076 | 13.93 | 16.86 | |
| Unidad de Filtro | ||||
| 884 | 1607000CA9 | 8.45 | 10.22 | |
| Tubo de Grasa 45 ml | ||||
| 894 | 1615430020 | 15.71 | 19.01 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 1605430003 | 29.75 | 36.00 | |
