Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601HB70P0 (GWS2000)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

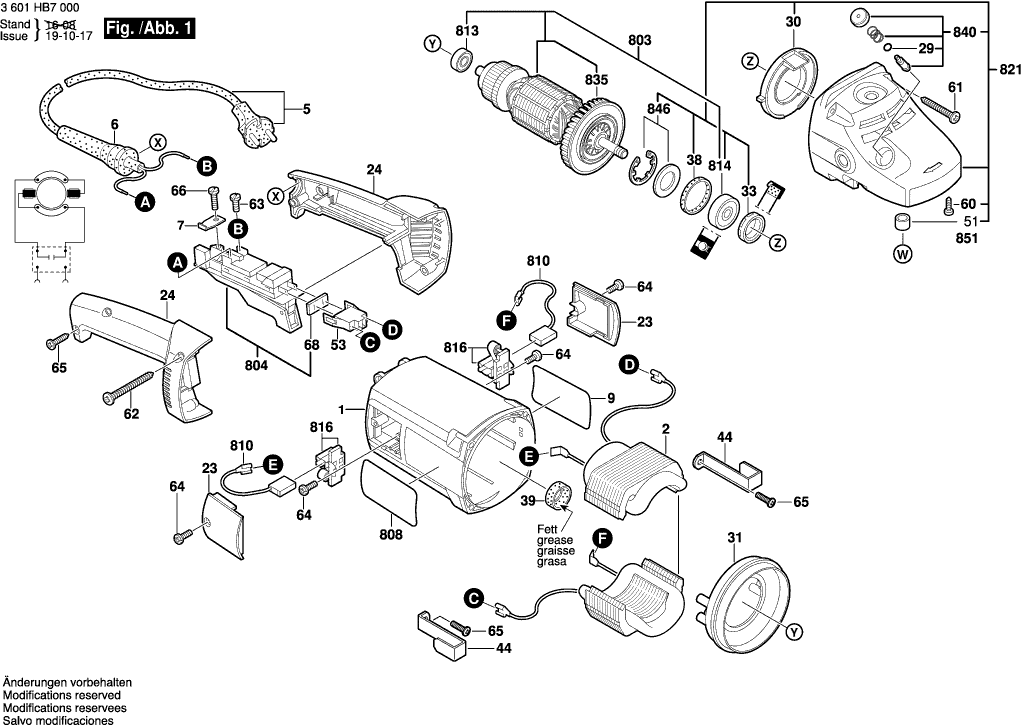

Dibujo técnico de los/las Bosch 3601HB70P0 (GWS2000)
Lista de las piezas de repuesto de Bosch 3601HB70P0 (GWS2000)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P09887 | 14.94 | 18.08 | |
| Campo 230V | ||||
| 2 | 1604220380 | 34.82 | 42.13 | |
| Cable de alimentación | ||||
| 5 | 3604460071 | 17.60 | 21.30 | |
| OJAL | ||||
| 6 | 2600703019 | 2.40 | 2.90 | |
| Ojete | ||||
| 6 | 1619P14369 | 1.49 | 1.80 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P13489 | 2.18 | 2.64 | |
| Tapa de sellado | ||||
| 23 | 1619P14320 | 3.44 | 4.16 | |
| Manija TSC 55 | ||||
| 24 | 1619P13504 | 6.53 | 7.90 | |
| Anillo O | ||||
| 28 | 1600210033 | 1.49 | 1.80 | |
| Anillo O | ||||
| 29 | 1600210045 | 1.49 | 1.80 | |
| Distribuidor De Aire | ||||
| 30 | 1600591035 | 2.40 | 2.90 | |
| Anillo deflector de aire | ||||
| 31 | 1619P17209 | 2.08 | 2.52 | |
| Anillo de bloqueo | ||||
| 32 | 1600290019 | 1.49 | 1.80 | |
| Sello de labio del eje rotatorio | ||||
| 33 | 1600290013 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 34 | 1600190021 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 34 | 1600190022 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 34 | 1600190020 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 34 | 1600190037 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 34 | 1600190038 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 34 | 1600190039 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 34 | 1600190040 | 1.00 | 1.21 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.49 | 1.80 | |
| Anillo de sellado | ||||
| 37 | 1600290036 | 2.08 | 2.52 | |
| Anillo de goma 7 MM ANCHO | ||||
| 38 | 1600206020 | 1.49 | 1.80 | |
| Anillo de goma 10 MM ANCHO | ||||
| 39 | 1619P14249 | 1.00 | 1.21 | |
| Abrazadera de fijación | ||||
| 44 | 1601334009 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 45 | 1603300019 | 1.49 | 1.80 | |
| Manga de aguja AGC 18 | ||||
| 51 | 2600910001 | 4.18 | 5.06 | |
| Caja del Enchufe | ||||
| 53 | 1605190068 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 60 | 1603435023 | 2.08 | 2.52 | |
| Tornillo de placa | ||||
| 61 | 2912401038 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 62 | 1603435024 | 1.49 | 1.80 | |
| Tornillo de cabeza cilíndrica | ||||
| 63 | 1603410014 | 1.49 | 1.80 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 65 | 2912401020 | 1.90 | 2.30 | |
| Tornillo de placa | ||||
| 66 | 2910211019 | 1.00 | 1.21 | |
| Placa de sellado | ||||
| 68 | 1601006011 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 69 | 2916650905 | 1.00 | 1.21 | |
| Cubierta Protectora | ||||
| 651 | 1600A00XL9 | 18.94 | 22.92 | |
| Armazón | ||||
| 803 | 1604011252 | 64.67 | 78.25 | |
| Interruptor | ||||
| 804 | 1619P14186 | 13.90 | 16.82 | |
| Placa de identificación | ||||
| 808 | 1619P31772 | 2.18 | 2.64 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014171 | 12.82 | 15.51 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 813 | 1600905011 | 5.81 | 7.03 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 814 | 1600905023 | 11.37 | 13.76 | |
| PORTACEPILLO | ||||
| 816 | 1604336048 | 6.53 | 7.90 | |
| Caja de engranajes | ||||
| 821 | 1619P14183 | 26.62 | 32.21 | |
| Brida de cojinete HKC 55 | ||||
| 822 | 1619P15298 | 18.94 | 22.92 | |
| Anillo de bloqueo | ||||
| 822/22/48 | 1600119010 | 1.49 | 1.80 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 822/22/50 | 1600905026 | 8.35 | 10.10 | |
| Brida de cojinete HKC 55 | ||||
| 823 | 1619P15624 | 58.03 | 70.22 | |
| Husillo de rectificado | ||||
| 825 | 1619P15297 | 7.46 | 9.03 | |
| Juego de Engranaje Cónico | ||||
| 826 | 1619P15405 | 23.90 | 28.92 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610127 | 2.86 | 3.46 | |
| Botón | ||||
| 840 | 1607000354 | 5.96 | 7.21 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 846 | 1607000342 | 3.44 | 4.16 | |
| Tope | ||||
| 882 | 1619P06597 | 4.18 | 5.06 | |
| Anillo O | ||||
| 890 | 1600210039 | 2.08 | 2.52 | |
| Mango auxiliar M10 | ||||
| 891 | 1619P09013 | 7.58 | 9.17 | |
| Mango auxiliar M10 | ||||
| 891/1 | 160202509Z | 14.94 | 18.08 | |
| Llave de cara de tipo pin | ||||
| 892 | F000632033 | 2.40 | 2.90 | |
| Brida de sujeción | ||||
| 893 | 2605703014 | 7.53 | 9.11 | |
| Tuerca redonda | ||||
| 894 | 1603345043 | 8.35 | 10.10 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 41.30 | 49.97 | |
| Tubo de Grasa 45 ml | ||||
| 897 | 1605430003 | 34.82 | 42.13 | |
| Tubo de Grasa 45 ml | ||||
| 898 | 1615430020 | 18.94 | 22.92 | |
