Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601H82L05 ( GWS22-230H )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

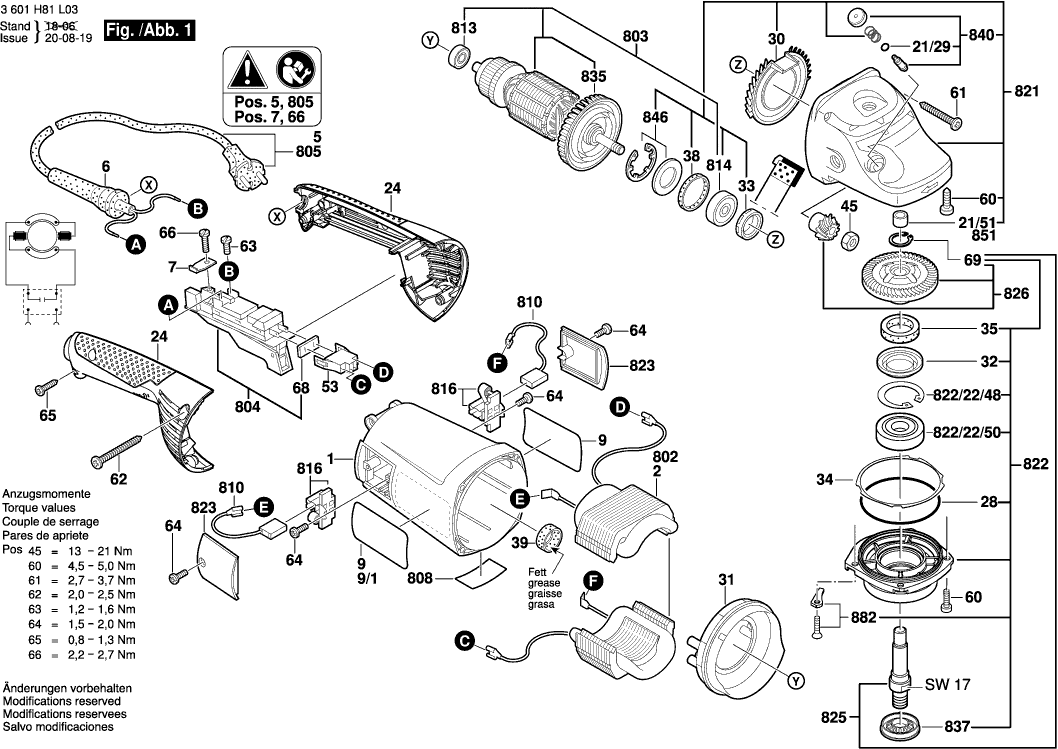

Dibujo técnico de los/las Bosch 3601H82L05 ( GWS22-230H )

Lista de las piezas de repuesto de Bosch 3601H82L05 ( GWS22-230H )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1605108275 12.41 15.02
Campo 230V
2 1604220455 40.61 49.14
OJAL
6 1600703036 1.70 2.06
Abrazadera de sujeción
7 1601302018 1.18 1.43
Placa del fabricante GBH 2000
9 160111C264 1.94 2.35
Anillo O
21/29 1600210045 1.18 1.43
COJINETE DE MANGA
21/51 1600200031 2.24 2.71
Ya no disponible, sin reemplazo
24 160513216R
Anillo O
28 1600210033 1.18 1.43
Distribuidor De Aire
30 160059107A 1.18 1.43
Anillo deflector de aire
31 1600591075 1.94 2.35
Anillo de bloqueo
32 1600290019 1.18 1.43
Sello de labio del eje rotatorio
33 1600290064 1.70 2.06
Arandela de compensación
34 1600190021 1.94 2.35
Arandela de compensación
34 1600190022 1.18 1.43
Arandela de compensación
34 1600190020 1.18 1.43
Arandela de compensación
34 1600190037 0.83 1.00
Arandela de compensación
34 1600190038 0.83 1.00
Arandela de compensación
34 1600190039 0.83 1.00
Arandela de compensación
34 1600190040 0.83 1.00
Arandela de fieltro D 20/14 2mm
35 1600205034 1.18 1.43
Anillo de goma 7 MM ANCHO
38 1600206020 1.18 1.43
Anillo de goma 10 MM ANCHO
39 1600206030 1.18 1.43
Tuerca hexagonal
45 1603300019 1.18 1.43
Caja del Enchufe
53 1605190068 0.83 1.00
Tornillo para roscar M6x25 MM
60 1603435023 1.18 1.43
Tornillo de placa
61 2912401038 0.83 1.00
Tornillo de placa
62 1603435060 1.18 1.43
Tornillo de cabeza cilíndrica
63 1603410014 1.18 1.43
Tornillo para chapa B4,8x107,5 MM
64 1603435042 1.18 1.43
Tornillo de placa
65 2912401020 0.83 1.00
Tornillo de placa
66 2910211019 0.83 1.00
Placa de sellado
68 1601006011 1.94 2.35
Anillo de bloqueo
69 2916650905 0.83 1.00
Cubierta Protectora
651 1600A00XM0 18.19 22.01
Campo 230V
802 1604220455 40.61 49.14
Armazón
803 1604011296 55.25 66.85
Interruptor
804 1607000971 18.19 22.01
Cable de alimentación
805 3607030489 26.84 32.48
Placa de identificación
808 160111A3H3 1.94 2.35
KIT DE SERVICIO 115V
810 1607000480 101.94 123.35
KIT DE SERVICIO 115V
810 1607014171 11.88 14.37
RODAMIENTO DE BOLAS OSC 18
813 1600905011 4.70 5.69
RODAMIENTO DE BOLAS OSC 18
814 1600905028 9.53 11.53
PORTACEPILLO
816 1604336048 5.33 6.45
Caja de engranajes
821 1607000C32 36.85 44.59
Brida de cojinete HKC 55
822 1619P15301 15.71 19.01
Anillo de bloqueo
822/22/48 1600119010 1.18 1.43
RODAMIENTO DE BOLAS OSC 18
822/22/50 1600905026 6.54 7.91
Tapa de cierre
823 1605500206 2.80 3.39
Husillo de rectificado
825 1607000CU5 10.73 12.98
Juego de Engranaje Cónico
826 1607000CV1 26.84 32.48
No hay información disponible, no se puede pedir
835 1606610142
Anillo de sellado
837 1618B00903 1.70 2.06
Botón
840 1607000354 5.33 6.45
Arandela de retención 1,8 MM DE ESPESOR
846 1607000342 2.71 3.28
Manga de aguja AGC 18
851 2600910001 3.31 4.01
Tope
882 1619P06597 3.31 4.01
Anillo O
890 1600210039 1.70 2.06
Mango auxiliar M10
891 16020250A1 11.88 14.37
Mango auxiliar M10
891/1 160202509Z 12.41 15.02
Llave de cara de tipo pin
892 F000632033 1.94 2.35
Brida de sujeción
893 2605703014 4.10 4.96
Tuerca redonda
894 1603345043 6.54 7.91
Brida de bloqueo rápido
896 1600A016PP 36.85 44.59
Tubo de Grasa 45 ml
897 1605430003 29.75 36.00
Tubo de Grasa 45 ml
898 1615430020 15.71 19.01
