Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601H92F02 (GWS24-180LVI)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

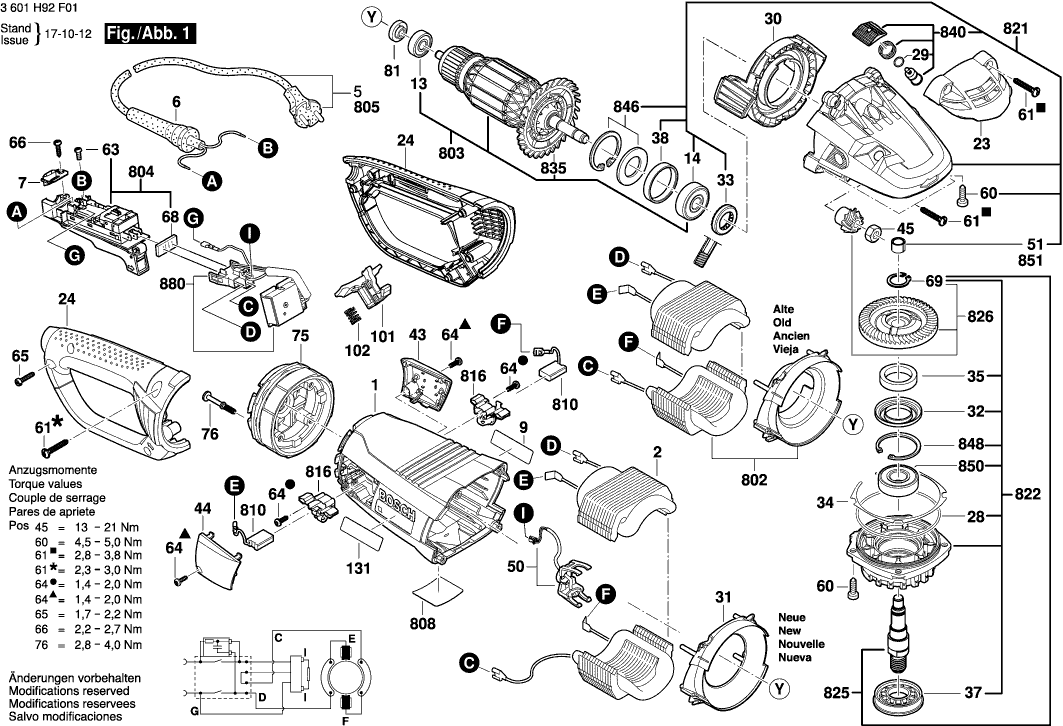

Dibujo técnico de los/las Bosch 3601H92F02 (GWS24-180LVI)
Lista de las piezas de repuesto de Bosch 3601H92F02 (GWS24-180LVI)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1605108264 | 18.94 | 22.92 | |
| ESTATOR | ||||
| 2 | 160422057G | 43.12 | 52.18 | |
| OJAL | ||||
| 6 | 1600703036 | 2.08 | 2.52 | |
| Ojete | ||||
| 6 | 1619P14369 | 1.49 | 1.80 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C283 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1600905034 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905035 | 9.67 | 11.70 | |
| Cubierta | ||||
| 23 | 1605500266 | 2.08 | 2.52 | |
| Manija TSC 55 | ||||
| 24 | 160513219J | 12.82 | 15.51 | |
| Anillo O | ||||
| 28 | 1600210033 | 1.49 | 1.80 | |
| Anillo O | ||||
| 29 | 1600210045 | 1.49 | 1.80 | |
| Distribuidor De Aire | ||||
| 30 | 1600591041 | 2.40 | 2.90 | |
| Anillo deflector de aire | ||||
| 31 | 160059105U | 3.44 | 4.16 | |
| Anillo de bloqueo | ||||
| 32 | 1600290019 | 1.49 | 1.80 | |
| Sello de labio del eje rotatorio | ||||
| 33 | 1600290064 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 34 | 1600190021 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 34 | 1600190022 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 34 | 1600190020 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 34 | 1600190037 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 34 | 1600190038 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 34 | 1600190039 | 1.00 | 1.21 | |
| Arandela de compensación | ||||
| 34 | 1600190040 | 1.00 | 1.21 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.49 | 1.80 | |
| Anillo de sellado | ||||
| 37 | 1618B00903 | 2.08 | 2.52 | |
| Anillo de goma 10 MM ANCHO | ||||
| 38 | 1600206037 | 1.00 | 1.21 | |
| CUBIERTA | ||||
| 43 | 1605500264 | 1.00 | 1.21 | |
| CUBIERTA | ||||
| 44 | 1605500265 | 1.00 | 1.21 | |
| Tuerca hexagonal | ||||
| 45 | 1603300019 | 1.49 | 1.80 | |
| Sensor de velocidad rotacional | ||||
| 50 | 1607001007 | 8.35 | 10.10 | |
| COJINETE DE MANGA | ||||
| 51 | 1600200031 | 2.86 | 3.46 | |
| Tornillo para roscar M6x25 MM | ||||
| 60 | 1603435023 | 2.08 | 2.52 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 61 | 1603490005 | 1.49 | 1.80 | |
| Tornillo de cabeza cilíndrica | ||||
| 63 | 1603410014 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 64 | 2603490021 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 65 | 2603490023 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 66 | 2910211019 | 1.00 | 1.21 | |
| Placa de sellado | ||||
| 68 | 1601006011 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 69 | 2916650905 | 1.00 | 1.21 | |
| Amortiguador | ||||
| 75 | 1600290060 | 14.94 | 18.08 | |
| Tornillo de brida TSF 55 | ||||
| 76 | 1603414025 | 1.00 | 1.21 | |
| Imán | ||||
| 81 | 1600190048 | 2.86 | 3.46 | |
| Deslizador de captura | ||||
| 101 | 1601990012 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 102 | 1604616022 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 131 | 160111C284 | 2.40 | 2.90 | |
| Cubierta Protectora | ||||
| 651 | 1600A01R95 | 39.14 | 47.36 | |
| Mango auxiliar M10 | ||||
| 660 | 1602025051 | 27.81 | 33.65 | |
| Subensamblaje | ||||
| 802 | 1607000C4L | 58.03 | 70.22 | |
| Armazón | ||||
| 803 | 1604011298 | 98.18 | 118.80 | |
| Interruptor de encendido y apagado | ||||
| 804 | 1607000C14 | 27.81 | 33.65 | |
| Cable de alimentación | ||||
| 805 | 1607000228 | 23.90 | 28.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H6 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000480 | 114.26 | 138.25 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014171 | 12.82 | 15.51 | |
| PORTACEPILLO | ||||
| 816 | 1604336053 | 5.81 | 7.03 | |
| Caja de engranajes | ||||
| 821 | 1607000C17 | 50.23 | 60.78 | |
| Brida de cojinete HKC 55 | ||||
| 822 | 1607000CP1 | 34.82 | 42.13 | |
| Husillo de rectificado | ||||
| 825 | 1607000CU5 | 12.82 | 15.51 | |
| Juego de Engranaje Cónico | ||||
| 826 | 1600A024YV | 27.81 | 33.65 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610150 | 2.40 | 2.90 | |
| Botón | ||||
| 840 | 1607000431 | 4.94 | 5.98 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 846 | 1607000432 | 4.94 | 5.98 | |
| Anillo de bloqueo | ||||
| 848 | 1600119010 | 1.49 | 1.80 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 850 | 1600905026 | 8.35 | 10.10 | |
| Manga de aguja AGC 18 | ||||
| 851 | 2600910001 | 4.18 | 5.06 | |
| Módulo electrónico | ||||
| 880 | 1607233552 | 43.12 | 52.18 | |
| Anillo O | ||||
| 890 | 1600210039 | 2.08 | 2.52 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A1 | 13.13 | 15.89 | |
| Llave de cara de tipo pin | ||||
| 892 | 1607950061 | 4.18 | 5.06 | |
| Llave de cara de tipo pin | ||||
| 892 | F000632033 | 2.40 | 2.90 | |
| Brida de sujeción | ||||
| 893 | 2605703014 | 7.53 | 9.11 | |
| Tuerca redonda | ||||
| 894 | 1603345043 | 8.35 | 10.10 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.08 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 41.30 | 49.97 | |
