Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601C64800 (GWS24-300)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

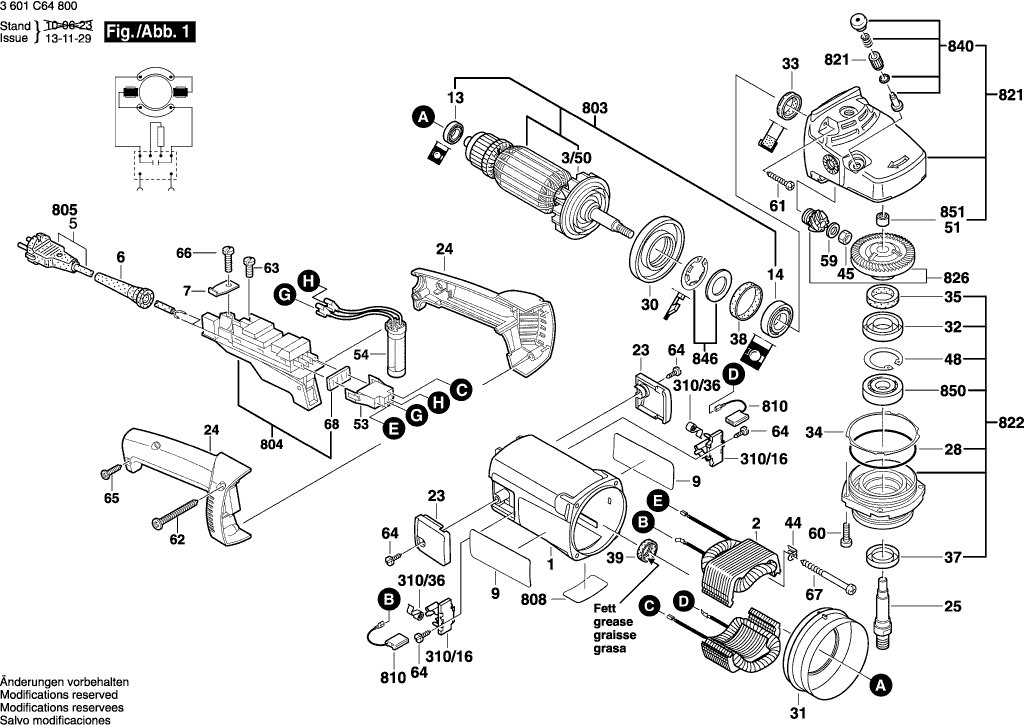

Dibujo técnico de los/las Bosch 3601C64800 (GWS24-300)
Lista de las piezas de repuesto de Bosch 3601C64800 (GWS24-300)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1605108145 | 23.90 | 28.92 | |
| ESTATOR | ||||
| 2 | 160422057K | 71.68 | 86.73 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610127 | 2.86 | 3.46 | |
| OJAL | ||||
| 6 | 1600703023 | 2.40 | 2.90 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601118357 | 3.04 | 3.68 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1600905011 | 5.81 | 7.03 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905023 | 11.37 | 13.76 | |
| CUBIERTA | ||||
| 23 | 1605500150 | 3.44 | 4.16 | |
| Manija TSC 55 | ||||
| 24 | 1605132140 | 11.37 | 13.76 | |
| Husillo de rectificado | ||||
| 25 | 1603123060 | 43.12 | 52.18 | |
| Anillo O | ||||
| 28 | 1600210033 | 1.49 | 1.80 | |
| Anillo deflector de aire | ||||
| 30 | 1600591010 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 31 | 1600591011 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 32 | 1600290019 | 1.49 | 1.80 | |
| Sello de labio del eje rotatorio | ||||
| 33 | 1600290013 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 34 | 1600190021 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 34 | 1600190022 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 34 | 1600190020 | 1.49 | 1.80 | |
| Arandela de fieltro D 20/14 2mm | ||||
| 35 | 1600205034 | 1.49 | 1.80 | |
| Anillo de sellado | ||||
| 37 | 1600290020 | 1.49 | 1.80 | |
| Anillo de goma 7 MM ANCHO | ||||
| 38 | 1600206020 | 1.49 | 1.80 | |
| Anillo de goma 10 MM ANCHO | ||||
| 39 | 1600206030 | 1.49 | 1.80 | |
| Ángulo de retención TURBO II | ||||
| 44 | 1601334008 | 2.18 | 2.64 | |
| Tuerca hexagonal | ||||
| 45 | 1603300019 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 48 | 1600119010 | 1.49 | 1.80 | |
| COJINETE DE MANGA | ||||
| 51 | 1600200031 | 2.86 | 3.46 | |
| Caja del Enchufe | ||||
| 53 | 1605190068 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 54 | 1604503015 | |||
| Arandela plana | ||||
| 59 | 1600101655 | 1.49 | 1.80 | |
| Tornillo para roscar M6x25 MM | ||||
| 60 | 1603435076 | 2.40 | 2.90 | |
| Tornillo de placa | ||||
| 61 | 2912401038 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 62 | 1603435024 | 1.49 | 1.80 | |
| Tornillo de cabeza cilíndrica | ||||
| 63 | 1603410014 | 1.49 | 1.80 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 64 | 2914201503 | 2.08 | 2.52 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 64 | 1603435042 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 65 | 2912401020 | 1.90 | 2.30 | |
| Tornillo de placa | ||||
| 66 | 2910211019 | 1.00 | 1.21 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 67 | 3603435040 | 1.32 | 1.60 | |
| Placa de sellado | ||||
| 68 | 1601006011 | 2.40 | 2.90 | |
| PORTACEPILLO | ||||
| 310/16 | 1604336021 | 2.86 | 3.46 | |
| Muelle en espiral AGC 18 | ||||
| 310/36 | 1604652015 | 2.86 | 3.46 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 350 | 1606610127 | 2.86 | 3.46 | |
| Cubierta Protectora | ||||
| 651 | 1605510212 | 173.95 | 210.48 | |
| Bloque de guía | ||||
| 661 | 1608190014 | 155.51 | 188.17 | |
| Tornillo de Cabeza Redonda M 8x30 DIN 603 | ||||
| 661/03 | 2910281246 | 2.40 | 2.90 | |
| BOTÓN | ||||
| 661/04 | 2915191007 | 3.44 | 4.16 | |
| Arandela plana | ||||
| 661/05 | 2600100041 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 661/06 | 1604643003 | 6.73 | 8.14 | |
| Brida de sujeción | ||||
| 662/3 | 1605703101 | 88.83 | 107.48 | |
| Tornillo hexagonal | ||||
| 662/6 | 2603450007 | 5.81 | 7.03 | |
| Arandela de resorte | ||||
| 662/7 | 1605703100 | 27.81 | 33.65 | |
| Brida de bloqueo rápido | ||||
| 662/9 | 1600A016PP | 41.30 | 49.97 | |
| Armazón | ||||
| 803 | 1604011156 | 155.51 | 188.17 | |
| Ya no disponible, sin reemplazo | ||||
| 804 | 1607000973 | |||
| Cable de alimentación | ||||
| 805 | 1607000227 | 23.90 | 28.92 | |
| Cable de alimentación | ||||
| 805 | 1607000228 | 23.90 | 28.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000480 | 114.26 | 138.25 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014171 | 12.82 | 15.51 | |
| Caja de engranajes | ||||
| 821 | 1605805592 | 88.83 | 107.48 | |
| Juego de piezas | ||||
| 822 | 1607000947 | 52.45 | 63.46 | |
| Juego de Engranaje Cónico | ||||
| 826 | 1600A003DA | 122.80 | 148.59 | |
| Botón | ||||
| 840 | 1607000206 | 10.90 | 13.19 | |
| Arandela de retención 1,8 MM DE ESPESOR | ||||
| 846 | 1607000342 | 3.44 | 4.16 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 850 | 3600905134 | 10.90 | 13.19 | |
| Manga de aguja AGC 18 | ||||
| 851 | 2600910001 | 4.18 | 5.06 | |
| Brida de sujeción | ||||
| 6623 | 1605703101 | 88.83 | 107.48 | |
| Tornillo hexagonal | ||||
| 6626 | 2603450007 | 5.81 | 7.03 | |
| Arandela de resorte | ||||
| 6627 | 1605703100 | 27.81 | 33.65 | |
| SNELSPANMOER | ||||
| 6629 | 1603340027 | 45.52 | 55.08 | |
| PORTACEPILLO | ||||
| 31016 | 1604336021 | 2.86 | 3.46 | |
| Muelle en espiral AGC 18 | ||||
| 31036 | 1604652015 | 2.86 | 3.46 | |
| Tornillo de Cabeza Redonda M 8x30 DIN 603 | ||||
| 66103 | 2910281246 | 2.40 | 2.90 | |
| BOTÓN | ||||
| 66104 | 2915191007 | 3.44 | 4.16 | |
| Arandela plana | ||||
| 66105 | 2600100041 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 66106 | 1604643003 | 6.73 | 8.14 | |
