Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601380103 ( GWS7-115 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

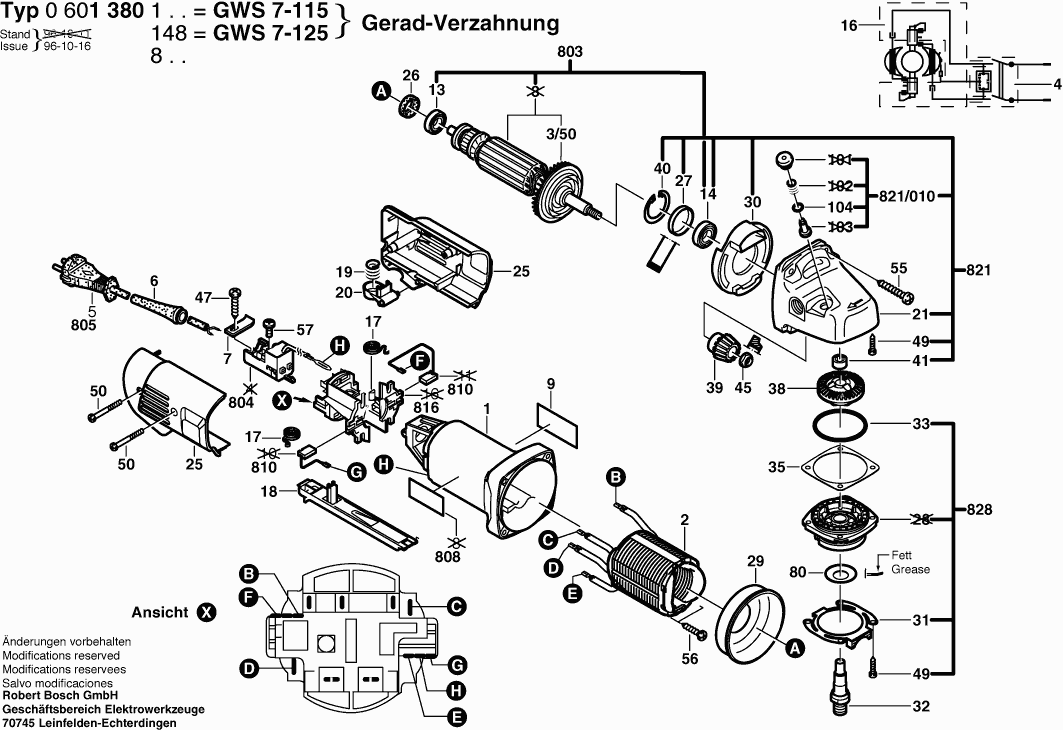

Dibujo técnico de los/las Bosch 0601380103 ( GWS7-115 )
Lista de las piezas de repuesto de Bosch 0601380103 ( GWS7-115 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja del Motor AZUL | ||||
| 1 | 1605108161 | 8.45 | 10.22 | |
| Campo 230V | ||||
| 2 | 1604220282 | 22.36 | 27.06 | |
| Campo 230V | ||||
| 2 | 1604220458 | 18.19 | 22.01 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610129 | 1.70 | 2.06 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 1607200120 | |||
| OJAL | ||||
| 6 | 1600703030 | 1.94 | 2.35 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601110917 | 1.18 | 1.43 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 4.96 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.69 | |
| PORTACEPILLO | ||||
| 16 | 1604336030 | 15.71 | 19.01 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.43 | |
| Trinquete de Cambio NEGRO | ||||
| 18 | 1602319013 | 8.45 | 10.22 | |
| Resorte de compresión | ||||
| 19 | 1604611024 | 1.18 | 1.43 | |
| Perilla de palanca de cambio | ||||
| 20 | 1602319007 | 0.83 | 1.00 | |
| Caja de engranajes | ||||
| 21 | 1605806465 | 36.85 | 44.59 | |
| Cubierta de la Carcasa AZUL | ||||
| 25 | 1605500169 | 8.45 | 10.22 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.18 | 1.43 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 1.70 | 2.06 | |
| Ya no disponible, sin reemplazo | ||||
| 29 | 1600591013 | |||
| Anillo deflector de aire | ||||
| 30 | 1600591014 | 1.94 | 2.35 | |
| Ya no disponible, sin reemplazo | ||||
| 31 | 1601290007 | |||
| Husillo de rectificado | ||||
| 32 | 1607000D6A | 5.83 | 7.05 | |
| Anillo O | ||||
| 33 | 3600210124 | 2.24 | 2.71 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 2.71 | 3.28 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Ya no disponible, sin reemplazo | ||||
| 38 | 1606333616 | |||
| No hay información disponible, no se puede pedir | ||||
| 39 | 1606333617 | |||
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 1.70 | 2.06 | |
| Manga de aguja AGC 18 | ||||
| 41 | 1600910018 | 4.10 | 4.96 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Tornillo para chapa B4,8x107,5 MM | ||||
| 47 | 1603435042 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.06 | |
| Tornillo para Cortar Plástico | ||||
| 50 | 1603435037 | 0.83 | 1.00 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 55 | 1603415005 | 0.83 | 1.00 | |
| Tornillo para Cortar Plástico | ||||
| 56 | 1603435044 | 1.18 | 1.43 | |
| Tornillo de cabeza cilíndrica | ||||
| 57 | 1603429002 | 0.83 | 1.00 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 1.70 | 2.06 | |
| Anillo O | ||||
| 104 | 1600210044 | 0.83 | 1.00 | |
| Anillo O | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.06 | |
| Ya no disponible, sin reemplazo | ||||
| 700 | 2607001189 | |||
| Ya no disponible, sin reemplazo | ||||
| 700/10 | 2605510102 | |||
| Ya no disponible, sin reemplazo | ||||
| 700/20 | 1608135004 | |||
| Tornillo de cabeza redonda DIN 603-M 5x16 | ||||
| 700/20/30 | 2910281158 | 1.18 | 1.43 | |
| Tuerca de mariposa M 5 DIN 315-G-5 | ||||
| 700/20/40 | 2915191105 | 2.71 | 3.28 | |
| Resorte de compresión | ||||
| 700/20/50 | 1604643004 | 1.94 | 2.35 | |
| Cubierta Protectora | ||||
| 750/10 | 1600A025XP | 7.58 | 9.17 | |
| No hay información disponible, no se puede pedir | ||||
| 750/20 | 1603340040 | |||
| No hay información disponible, no se puede pedir | ||||
| 750/30 | 1607950043 | |||
| No hay información disponible, no se puede pedir | ||||
| 750/50 | 1605703099 | |||
| Ya no disponible, sin reemplazo | ||||
| 751 | 2605510105 | |||
| Brida de bloqueo rápido | ||||
| 752 | 1600A016PP | 36.85 | 44.59 | |
| Ya no disponible, sin reemplazo | ||||
| 753 | 1605438089 | |||
| Ya no disponible, sin reemplazo | ||||
| 767 | 2605510107 | |||
| Ya no disponible, sin reemplazo | ||||
| 767/703 | 2605730036 | |||
| Armazón | ||||
| 803 | 1604010623 | 60.65 | 73.39 | |
| Ya no disponible, sin reemplazo | ||||
| 804 | 1607200120 | |||
| Cable de alimentación | ||||
| 805 | 1607000227 | 20.42 | 24.71 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 10.73 | 12.98 | |
| PORTACEPILLO | ||||
| 816 | 1604336030 | 15.71 | 19.01 | |
| Caja de engranajes | ||||
| 821 | 1605806465 | 36.85 | 44.59 | |
| Botón | ||||
| 821/010 | 1607000253 | 1.70 | 2.06 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 828 | 1605805079 | 13.93 | 16.86 | |
