Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601C94004 ( GWS700 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

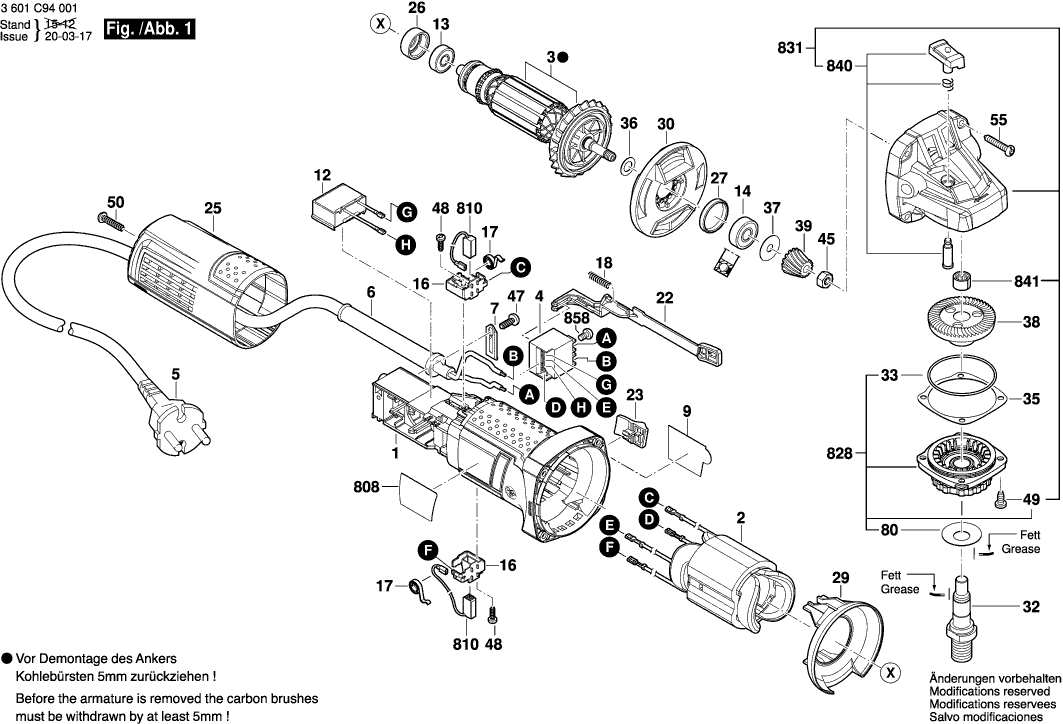

Dibujo técnico de los/las Bosch 3601C94004 ( GWS700 )

Lista de las piezas de repuesto de Bosch 3601C94004 ( GWS700 )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1619P10958 4.10 4.96
Campo 230V
2 1619P08334 14.80 17.91
Campo 230V
2 160422059E 13.93 16.86
Armazón
3 1604010BM9 32.36 39.16
Armazón
3 1604010BN7 26.84 32.48
Interruptor
4 1607200326 11.88 14.37
Cable de alimentación
5 1604460312 7.58 9.17
OJAL
6 2600703012 2.24 2.71
Abrazadera de sujeción
7 1601302017 0.83 1.00
Placa del fabricante GBH 2000
9 1619P11135 1.94 2.35
Filtro de interferencias TURBO II R1 ET-BG
12 1619P15041 1.94 2.35
RODAMIENTO DE BOLAS OSC 18
13 1619P08829 5.33 6.45
RODAMIENTO DE BOLAS OSC 18
13 1619P14660 1.94 2.35
RODAMIENTO DE BOLAS OSC 18
14 1619P13103 2.24 2.71
PORTACEPILLO
16 1619P01811 2.24 2.71
Muelle en espiral AGC 18
17 1604652013 1.18 1.43
Resorte de compresión
18 1619P11487 0.83 1.00
Deslizador de ajuste
22 1619P10967 0.83 1.00
Botón de interruptor
23 1619P10969 0.83 1.00
Cubierta de la carcasa VERDE
25 1619P10963 2.71 3.28
Anillo Intermedio
26 1600502023 1.70 2.06
Anillo de goma 10 MM ANCHO
27 1600206025 1.70 2.06
Anillo deflector de aire
29 1619P10970 0.83 1.00
Distribuidor De Aire
30 1619P14139 1.18 1.43
Husillo de rectificado
32 1619P06419 8.45 10.22
Anillo O
33 1619P02820 1.18 1.43
Anillo O
33 1619P14257 0.83 1.00
Arandela de compensación
35 1619P02822 1.18 1.43
Arandela de compensación
35 1619P02821 0.83 1.00
Lavadora
36 1619P00987 0.83 1.00
Disco de cobertura
37 1600100033 1.94 2.35
Engranaje de Corona
38 1619P02823 6.54 7.91
Engranaje Cónico
39 1619P02825 4.10 4.96
Tuerca hexagonal
45 2915011007 0.83 1.00
Tornillo especial
47 2609110052 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
48 1619P00220 0.83 1.00
Tornillo para roscar M6x25 MM
49 1619P12666 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
50 1619P00105 1.18 1.43
Tornillo Torx con cabeza ovalada 4x30
55 1619P01066 0.83 1.00
Disco de cobertura
80 1619P09390 1.70 2.06
Cubierta Protectora
650/1 1600A025XP 7.58 9.17
Tuerca redonda
650/2 1603345043 6.54 7.91
Llave de cara de tipo pin
650/3 1619P08927 3.31 4.01
Brida de sujeción
650/5 2605703014 4.10 4.96
Anillo O
650/5/2 1600210039 1.70 2.06
Tapa protectora Ø125 MM PLATA
651 1600A00XU7 6.54 7.91
Placa de identificación
808 1619P11090 1.94 2.35
KIT DE SERVICIO 115V
810 1619P11715 4.70 5.69
Brida de cojinete HKC 55
828 1619P07452 7.58 9.17
Caja de engranajes
831 1619P12186 11.88 14.37
Botón de empuje
840 1619P12188 1.18 1.43
COJINETE DE MANGA
841 1600200029 2.24 2.71
Tornillo de Cabeza Ovalada DIN7985-M3,5x5-4.8-H
858 2910641081 0.83 1.00
Tubo de Grasa 45 ml
894 1615430020 15.71 19.01
Tubo de Grasa 45 ml
895 1605430003 29.75 36.00
