Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601H31000 ( GWS8-115Z )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

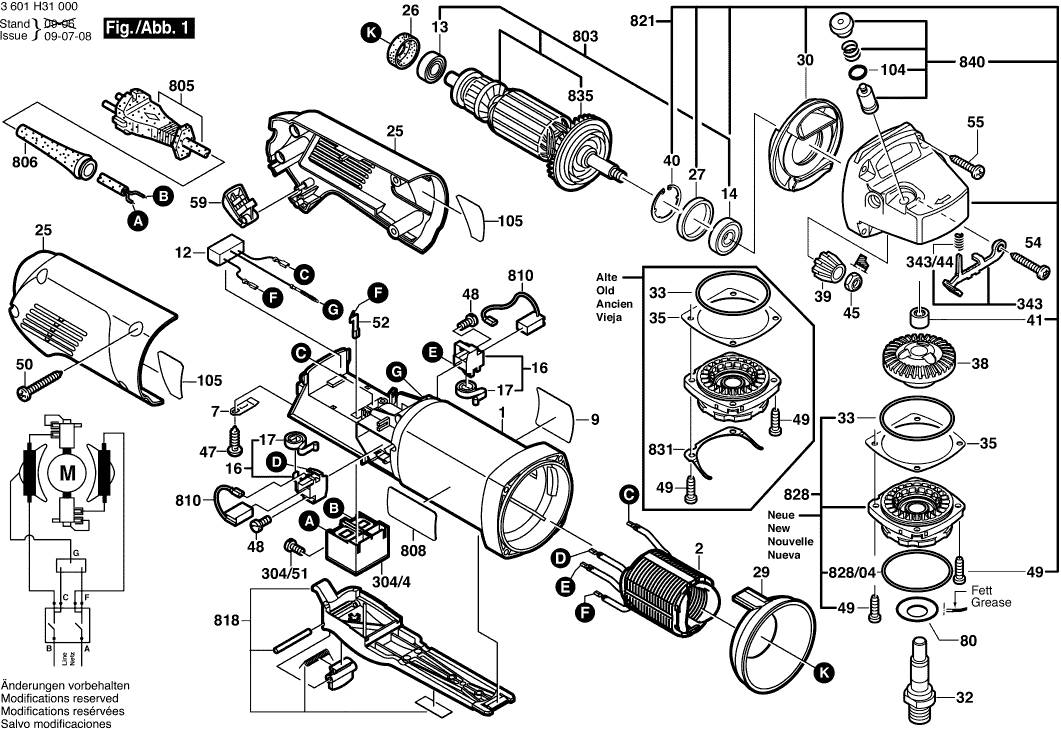

Dibujo técnico de los/las Bosch 3601H31000 ( GWS8-115Z )
Lista de las piezas de repuesto de Bosch 3601H31000 ( GWS8-115Z )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1605108222 | 12.41 | 15.02 | |
| Campo 230V | ||||
| 2 | 1604220282 | 22.36 | 27.06 | |
| Campo 230V | ||||
| 2 | 1604220458 | 18.19 | 22.01 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601118K21 | 2.71 | 3.28 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1607328070 | 2.24 | 2.71 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 4.96 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.69 | |
| PORTACEPILLO | ||||
| 16 | 1601323025 | 2.71 | 3.28 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.43 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1600508031 | 8.45 | 10.22 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.18 | 1.43 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 29 | 1600591038 | 1.94 | 2.35 | |
| Anillo deflector de aire | ||||
| 30 | 1600591014 | 1.94 | 2.35 | |
| Husillo de rectificado | ||||
| 32 | 1607000D6A | 5.83 | 7.05 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 2.71 | 3.28 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Ya no disponible, sin reemplazo | ||||
| 38 | 1606333616 | |||
| No hay información disponible, no se puede pedir | ||||
| 39 | 1606333617 | |||
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 1.70 | 2.06 | |
| COJINETE DE MANGA | ||||
| 41 | 1600200029 | 2.24 | 2.71 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 47 | 2603490021 | 0.83 | 1.00 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 48 | 1613435034 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.06 | |
| Tornillo de placa | ||||
| 50 | 1603435051 | 1.70 | 2.06 | |
| Parte de conexión | ||||
| 52 | 1604478015 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 54 | 2914491410 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 55 | 1603435078 | 0.83 | 1.00 | |
| Tapón H03 Kiba DF700 | ||||
| 59 | 1602025082 | 2.24 | 2.71 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 1.70 | 2.06 | |
| Anillo O | ||||
| 104 | 1600210044 | 0.83 | 1.00 | |
| Placa aislante | ||||
| 105 | 1601071000 | 0.83 | 1.00 | |
| Interruptor | ||||
| 304/4 | 1607200155 | 11.88 | 14.37 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 304/51 | 1603415004 | 1.18 | 1.43 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 5.83 | 7.05 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.18 | 1.43 | |
| Cubierta Protectora | ||||
| 651 | 1600A00XK8 | 11.88 | 14.37 | |
| Armazón | ||||
| 803 | 1604010633 | 60.65 | 73.39 | |
| Cable de alimentación | ||||
| 805 | 1607000227 | 20.42 | 24.71 | |
| Ya no disponible, sin reemplazo | ||||
| 806 | 1600703040 | |||
| Placa de identificación | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000482 | 91.56 | 110.79 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 10.73 | 12.98 | |
| Trinquete de conmutación | ||||
| 818 | 1607000744 | 7.58 | 9.17 | |
| Caja de engranajes | ||||
| 821 | 16058065SC | 18.19 | 22.01 | |
| No hay información disponible, no se puede pedir | ||||
| 828 | 1607000D6C | |||
| Anillo O | ||||
| 828/04 | 3600210109 | 1.70 | 2.06 | |
| Elemento de muelle | ||||
| 831 | 1601290013 | 0.83 | 1.00 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610129 | 1.70 | 2.06 | |
| Botón | ||||
| 840 | 1607000253 | 1.70 | 2.06 | |
| Anillo O | ||||
| 890 | 1600210039 | 1.70 | 2.06 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 7.58 | 9.17 | |
| Tuerca redonda | ||||
| 892 | 1603345043 | 6.54 | 7.91 | |
| Llave de cara de tipo pin | ||||
| 893 | 1607950052 | 2.71 | 3.28 | |
| Brida de sujeción | ||||
| 895 | 2605703014 | 4.10 | 4.96 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 36.85 | 44.59 | |
