Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601344603 (GWS9-125CE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

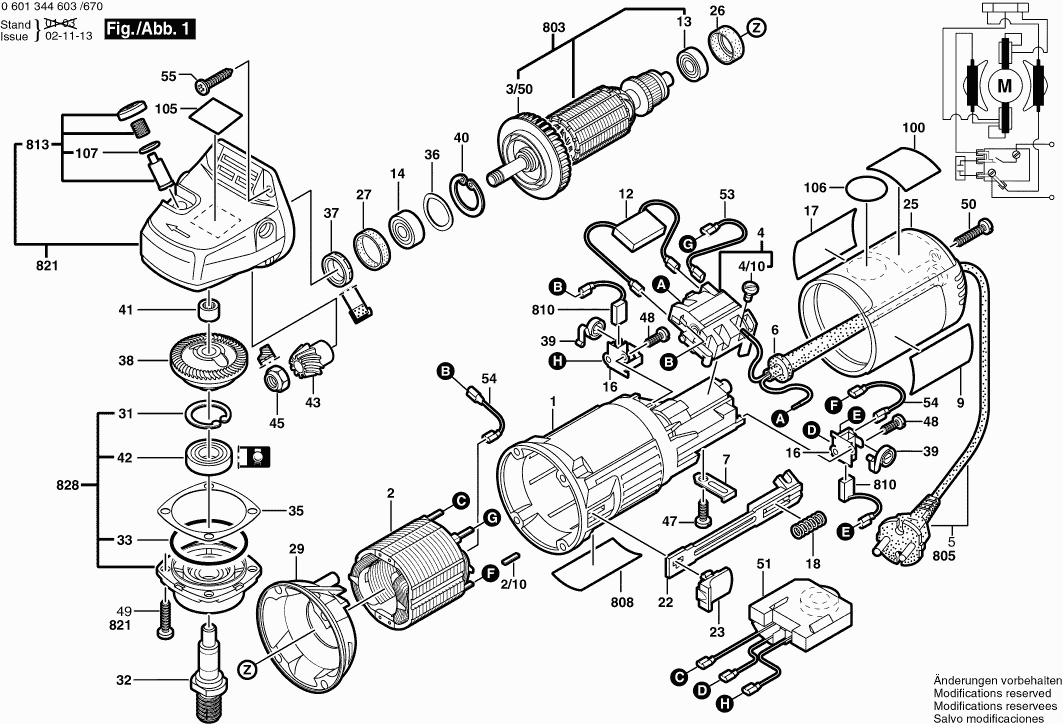

Dibujo técnico de los/las Bosch 0601344603 (GWS9-125CE)
Lista de las piezas de repuesto de Bosch 0601344603 (GWS9-125CE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 16051082CC | 12.82 | 15.51 | |
| Campo 230V | ||||
| 2 | 1604220220 | 39.14 | 47.36 | |
| Terminal de hoja | ||||
| 2/10 | 1604477011 | 2.08 | 2.52 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610121 | 1.49 | 1.80 | |
| Interruptor | ||||
| 4 | 1607200086 | 10.90 | 13.19 | |
| Tornillo de cabeza cilíndrica | ||||
| 4/10 | 2910110048 | 1.00 | 1.21 | |
| OJAL | ||||
| 6 | 2600703013 | 2.40 | 2.90 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601110609 | 1.73 | 2.09 | |
| Ya no disponible, sin reemplazo | ||||
| 12 | 1607328029 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 5.98 | |
| Ya no disponible, sin reemplazo | ||||
| 14 | 2600905052 | |||
| PORTACEPILLO | ||||
| 16 | 1600A003G4 | 3.44 | 4.16 | |
| Placa del fabricante GBH 2000 | ||||
| 17 | 1601110781 | 2.38 | 2.88 | |
| Resorte de compresion | ||||
| 18 | 1619P09932 | 1.28 | 1.55 | |
| Resorte de compresión | ||||
| 18 | 1604611026 | 1.00 | 1.21 | |
| Deslizador de ajuste | ||||
| 22 | 1602319002 | 2.40 | 2.90 | |
| Manija Del Interruptor | ||||
| 23 | 1602026057 | 1.49 | 1.80 | |
| Cubierta de la carcasa AZUL | ||||
| 25 | 1600508011 | 7.32 | 8.86 | |
| Casquillo de goma | ||||
| 26 | 1600502020 | 2.40 | 2.90 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 29 | 1601328005 | 2.40 | 2.90 | |
| Anillo de bloqueo | ||||
| 31 | 2916660013 | 2.08 | 2.52 | |
| Husillo de rectificado | ||||
| 32 | 1607000D6A | 7.46 | 9.03 | |
| Anillo O | ||||
| 33 | 3600210124 | 2.86 | 3.46 | |
| Arandela de compensación | ||||
| 35 | 1600136010 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136011 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 35 | 1600136012 | 1.00 | 1.21 | |
| Arandela de Resorte Ø27,5x38,4 MM | ||||
| 36 | 1600150011 | 1.00 | 1.21 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 38 | 1606333601 | |||
| Muelle en espiral AGC 18 | ||||
| 39 | 1604652013 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 40 | 2916660009 | 2.08 | 2.52 | |
| Manga de aguja AGC 18 | ||||
| 41 | 1600910018 | 4.94 | 5.98 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 42 | 1600905006 | 11.37 | 13.76 | |
| Engranaje Cónico | ||||
| 43 | 1606333242 | 52.45 | 63.46 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 47 | 2910211018 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 48 | 2910211005 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1603435026 | 1.90 | 2.30 | |
| Tornillo de placa | ||||
| 50 | 2910211021 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 51 | 1607233020 | |||
| Cable de conexión | ||||
| 53 | 1604448005 | 2.86 | 3.46 | |
| Cable de conexión | ||||
| 54 | 1604448006 | 2.40 | 2.90 | |
| Tornillo de placa | ||||
| 55 | 2912401021 | 1.00 | 1.21 | |
| Placa de Referencia | ||||
| 100 | 1601110310 | 2.40 | 2.90 | |
| Placa de Referencia | ||||
| 105 | 1601110470 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 106 | 2601110041 | |||
| Anillo O | ||||
| 107 | 1600210044 | 1.00 | 1.21 | |
| Tuerca redonda | ||||
| 650/20 | 1603345043 | 8.35 | 10.10 | |
| Llave de cara de tipo pin | ||||
| 650/30 | 1607950052 | 3.44 | 4.16 | |
| Brida de sujeción | ||||
| 650/50 | 2605703014 | 7.53 | 9.11 | |
| Anillo O | ||||
| 650/50/20 | 1600210039 | 2.08 | 2.52 | |
| Cubierta Protectora | ||||
| 651/10 | 1600A025XP | 9.67 | 11.70 | |
| Mango auxiliar M10 | ||||
| 651/10 | 160202509T | 3.44 | 4.16 | |
| Cubierta Protectora | ||||
| 652 | 1600A0136N | 23.90 | 28.92 | |
| Tornillo de cabeza hexagonal | ||||
| 652/20 | 2910141197 | 1.44 | 1.74 | |
| Ya no disponible, sin reemplazo | ||||
| 803 | 1604010248 | |||
| Cable de alimentación | ||||
| 805 | 1607000227 | 23.90 | 28.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014116 | 10.90 | 13.19 | |
| Botón | ||||
| 813 | 1607000253 | 2.08 | 2.52 | |
| Caja de engranajes | ||||
| 821 | 1605806480 | 52.45 | 63.46 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 828 | 1607000936 | 27.81 | 33.65 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 55.08 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 41.30 | 49.97 | |
