Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601C96104 (GWS9-125S)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

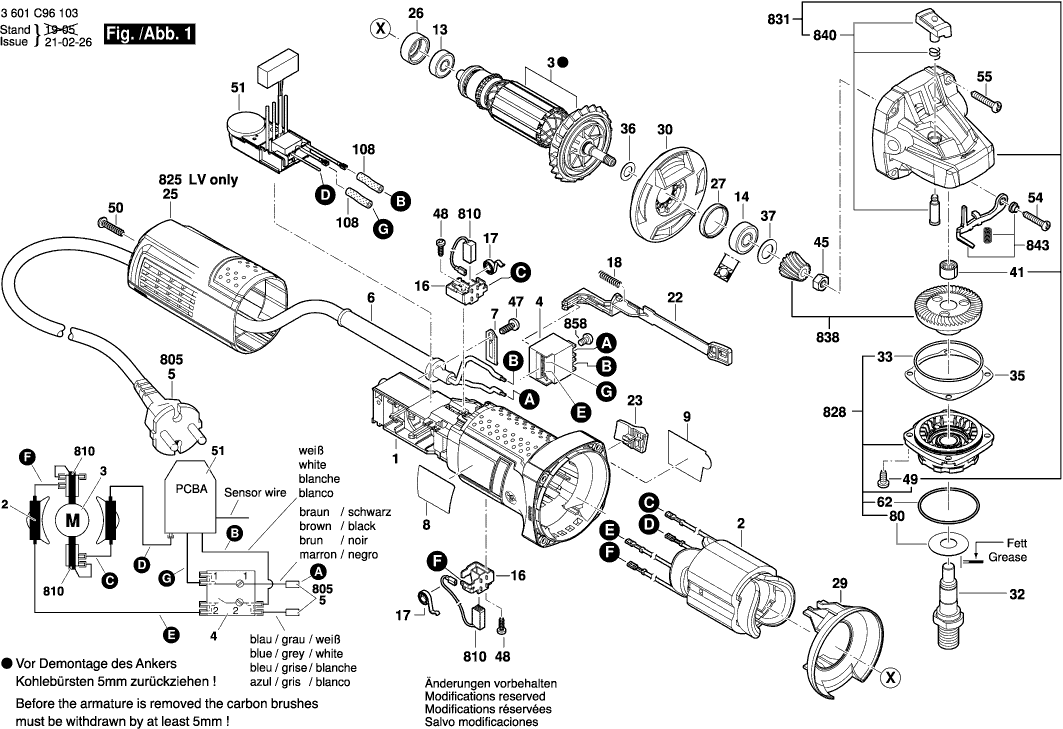

Dibujo técnico de los/las Bosch 3601C96104 (GWS9-125S)
Lista de las piezas de repuesto de Bosch 3601C96104 (GWS9-125S)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P10959 | 4.94 | 5.98 | |
| Campo 230V | ||||
| 2 | 160422059G | 23.90 | 28.92 | |
| Armazón | ||||
| 3 | 1604010BN1 | 22.88 | 27.68 | |
| Interruptor | ||||
| 4 | 160720031S | 6.73 | 8.14 | |
| Cable de alimentación | ||||
| 5 | 1604460312 | 9.67 | 11.70 | |
| OJAL | ||||
| 6 | 2600703012 | 2.86 | 3.46 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 1.00 | 1.21 | |
| Placa de identificación | ||||
| 8 | 1619P32501 | 2.18 | 2.64 | |
| Placa del fabricante GWS 9-115 S | ||||
| 9 | 1619P11143 | 2.40 | 2.90 | |
| Placa del fabricante GWS 9-125 S | ||||
| 9 | 1619P11147 | 2.40 | 2.90 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1619P08829 | 6.73 | 8.14 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1619P13103 | 2.86 | 3.46 | |
| PORTACEPILLO | ||||
| 16 | 1619P01811 | 2.86 | 3.46 | |
| Muelle en espiral AGC 18 | ||||
| 17 | 1604652013 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 18 | 1619P11487 | 1.00 | 1.21 | |
| Deslizador de ajuste | ||||
| 22 | 1619P10968 | 1.00 | 1.21 | |
| Botón de interruptor | ||||
| 23 | 1619P10969 | 1.00 | 1.21 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1619P13557 | 4.94 | 5.98 | |
| Anillo Intermedio | ||||
| 26 | 1600502023 | 2.08 | 2.52 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 2.08 | 2.52 | |
| Anillo deflector de aire | ||||
| 29 | 1619P10970 | 1.00 | 1.21 | |
| Distribuidor De Aire | ||||
| 30 | 1619P14139 | 1.49 | 1.80 | |
| Husillo de rectificado | ||||
| 32 | 1619P06419 | 10.90 | 13.19 | |
| Anillo O | ||||
| 33 | 1619P02820 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 35 | 1619P02822 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 35 | 1619P02821 | 1.00 | 1.21 | |
| Lavadora | ||||
| 36 | 1619P00987 | 1.00 | 1.21 | |
| Disco de cobertura | ||||
| 37 | 1600100033 | 2.40 | 2.90 | |
| Manga de aguja AGC 18 | ||||
| 41 | 1600910018 | 4.94 | 5.98 | |
| Tuerca hexagonal | ||||
| 45 | 2915011007 | 1.00 | 1.21 | |
| Tornillo especial | ||||
| 47 | 2609110052 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 48 | 1619P00220 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1619P11118 | 1.49 | 1.80 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 50 | 1619P00105 | 1.49 | 1.80 | |
| Regulador de velocidad | ||||
| 51 | 160723358M | 27.81 | 33.65 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 2603490025 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 55 | 1619P01066 | 1.00 | 1.21 | |
| Anillo O | ||||
| 62 | 1600210038 | 2.40 | 2.90 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 2.08 | 2.52 | |
| Tubo retractil | ||||
| 108 | 1619P02866 | 1.00 | 1.21 | |
| Mango auxiliar M10 | ||||
| 650/1 | 1619P10681 | 3.44 | 4.16 | |
| Tuerca redonda | ||||
| 650/2 | 1603345043 | 8.35 | 10.10 | |
| Llave de cara de tipo pin | ||||
| 650/3 | 1619P08927 | 4.18 | 5.06 | |
| Brida de sujeción | ||||
| 650/5 | 2605703014 | 7.53 | 9.11 | |
| Anillo O | ||||
| 650/5/2 | 1600210039 | 2.08 | 2.52 | |
| Tapa protectora Ø125 MM PLATA | ||||
| 651 | 1619P14539 | 10.90 | 13.19 | |
| Tapa protectora Ø115 MM PLATA | ||||
| 651 | 1619P14538 | 9.67 | 11.70 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619P11715 | 5.81 | 7.03 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1619P11094 | 13.13 | 15.89 | |
| Caja de engranajes | ||||
| 831 | 1619P11096 | 12.82 | 15.51 | |
| Conjunto de engranajes | ||||
| 838 | 1619P14111 | 11.37 | 13.76 | |
| Botón de empuje | ||||
| 840 | 1619P12188 | 1.49 | 1.80 | |
| Palanca de captura | ||||
| 843 | 1619P11076 | 16.79 | 20.32 | |
| Tornillo de Cabeza Ovalada DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 1.00 | 1.21 | |
| Tubo de Grasa 45 ml | ||||
| 894 | 1615430020 | 18.94 | 22.92 | |
| Tubo de Grasa 45 ml | ||||
| 895 | 1605430003 | 34.82 | 42.13 | |
