Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0601801003 ( GWS9-125 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

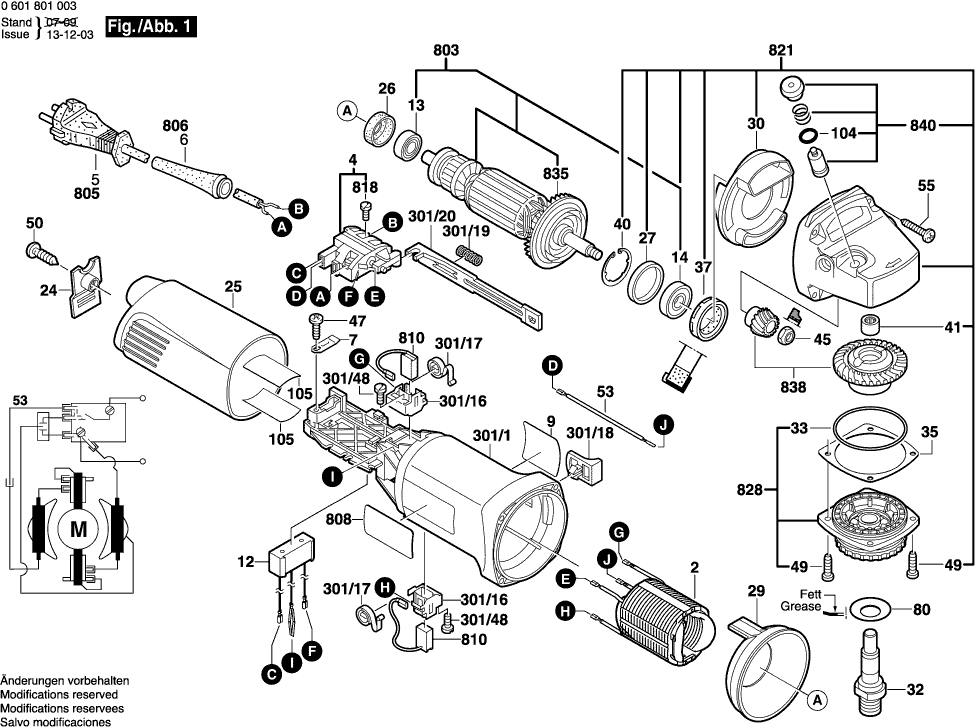

Dibujo técnico de los/las Bosch 0601801003 ( GWS9-125 )
Lista de las piezas de repuesto de Bosch 0601801003 ( GWS9-125 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F0R | 29.75 | 36.00 | |
| Campo 230V | ||||
| 2 | 160422054J | 22.36 | 27.06 | |
| Interruptor | ||||
| 4 | 1607200086 | 8.45 | 10.22 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1601118A72 | 1.18 | 1.43 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1607328039 | 8.45 | 10.22 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 4.96 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.69 | |
| CUBIERTA | ||||
| 24 | 1605500228 | 2.24 | 2.71 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1605500226 | 5.83 | 7.05 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.18 | 1.43 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 29 | 1600591025 | 1.94 | 2.35 | |
| Anillo deflector de aire | ||||
| 30 | 1600591014 | 1.94 | 2.35 | |
| Husillo de rectificado | ||||
| 32 | 1607000D6A | 5.83 | 7.05 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.18 | 1.43 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 2.71 | 3.28 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 1.94 | 2.35 | |
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 1.70 | 2.06 | |
| COJINETE DE MANGA | ||||
| 41 | 1600200029 | 2.24 | 2.71 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Tornillo de placa | ||||
| 47 | 2912401018 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.06 | |
| Tornillo de placa | ||||
| 50 | 2912401420 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 53 | 1604448013 | 1.70 | 2.06 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 55 | 1603415005 | 0.83 | 1.00 | |
| Disco de cobertura | ||||
| 80 | 1619P09390 | 1.70 | 2.06 | |
| Anillo O | ||||
| 104 | 1600210044 | 0.83 | 1.00 | |
| Placa aislante | ||||
| 105 | 1601008005 | 2.24 | 2.71 | |
| Carcasa del motor | ||||
| 301/1 | 1605108208 | 8.45 | 10.22 | |
| PORTACEPILLO | ||||
| 301/16 | 1601323025 | 2.71 | 3.28 | |
| Muelle en espiral AGC 18 | ||||
| 301/17 | 1604652013 | 1.18 | 1.43 | |
| Capucha de trinquete | ||||
| 301/18 | F016F05700 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 301/19 | 1604611026 | 0.83 | 1.00 | |
| Deslizador de ajuste | ||||
| 301/20 | 1602319011 | 1.18 | 1.43 | |
| Tornillo de placa | ||||
| 301/48 | 2912401005 | 0.83 | 1.00 | |
| Armazón | ||||
| 803 | 1604010660 | 67.25 | 81.37 | |
| Cable de alimentación | ||||
| 805 | 1607000227 | 20.42 | 24.71 | |
| OJAL | ||||
| 806 | 1600703031 | 1.94 | 2.35 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 10.73 | 12.98 | |
| Tornillo de cabeza cilíndrica | ||||
| 818 | 2910110048 | 0.83 | 1.00 | |
| Caja de engranajes | ||||
| 821 | 1605806451 | 33.45 | 40.47 | |
| Cubierta del cojinete RTS 400 REQ | ||||
| 828 | 1607000347 | 12.41 | 15.02 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610129 | 1.70 | 2.06 | |
| Unidad de Engranajes | ||||
| 838 | 1607000D4Y | 12.41 | 15.02 | |
| Botón | ||||
| 840 | 1607000253 | 1.70 | 2.06 | |
| Anillo O | ||||
| 890 | 1600210039 | 1.70 | 2.06 | |
| Mango auxiliar M10 | ||||
| 891 | 1602025031 | 13.11 | 15.86 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 7.58 | 9.17 | |
| Tuerca redonda | ||||
| 892 | 1603345043 | 6.54 | 7.91 | |
| Llave de cara de tipo pin | ||||
| 893 | 1607950052 | 2.71 | 3.28 | |
| Ya no disponible, sin reemplazo | ||||
| 894 | 1605510313 | |||
| Brida de sujeción | ||||
| 895 | 2605703014 | 4.10 | 4.96 | |
| Brida de bloqueo rápido | ||||
| 896 | 1600A016PP | 36.85 | 44.59 | |
