Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601GB3000 ( GWX10-125 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

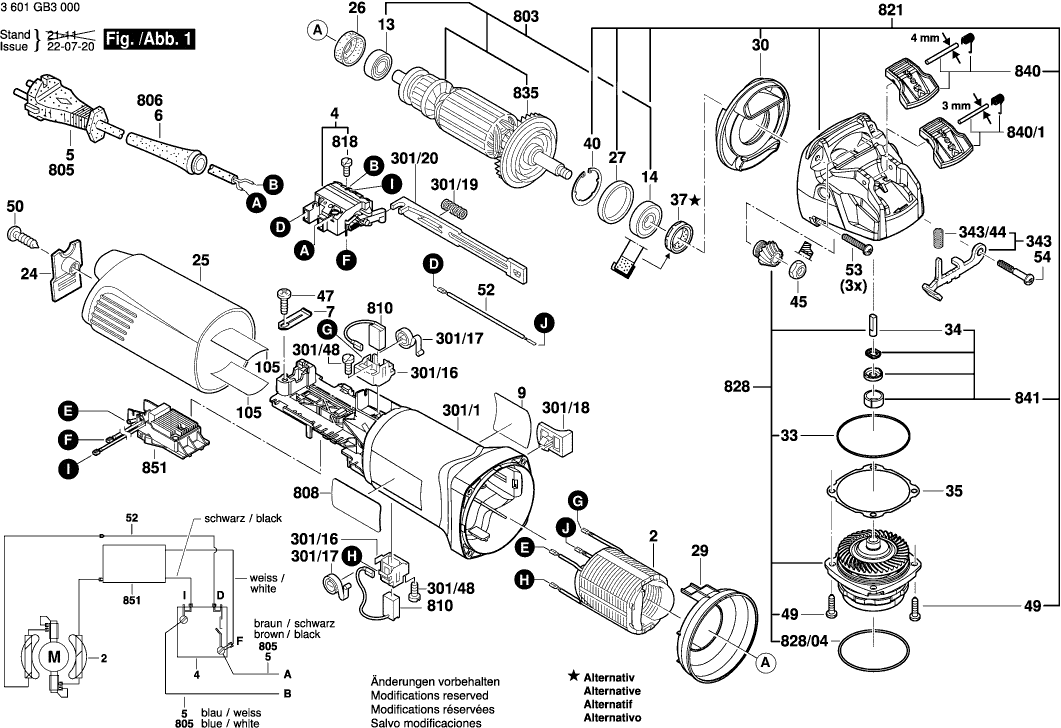

Dibujo técnico de los/las Bosch 3601GB3000 ( GWX10-125 )
Lista de las piezas de repuesto de Bosch 3601GB3000 ( GWX10-125 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F0R | 29.75 | 36.00 | |
| Campo 230V | ||||
| 2 | 160422054J | 22.36 | 27.06 | |
| Interruptor | ||||
| 4 | 1607200199 | 12.41 | 15.02 | |
| OJAL | ||||
| 6 | 1600703039 | 1.94 | 2.35 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2TV | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 4.96 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.69 | |
| CUBIERTA | ||||
| 24 | 1605500228 | 2.24 | 2.71 | |
| Cubierta de la carcasa VERDE | ||||
| 25 | 1605500251 | 5.83 | 7.05 | |
| Anillo de goma 10 MM ANCHO | ||||
| 26 | 1600206036 | 1.18 | 1.43 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 29 | 1600591025 | 1.94 | 2.35 | |
| Anillo deflector de aire | ||||
| 30 | 1600591014 | 1.94 | 2.35 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.18 | 1.43 | |
| Elemento de frenado | ||||
| 34 | 1600A012X9 | 1.70 | 2.06 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 2.71 | 3.28 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 1.94 | 2.35 | |
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 1.70 | 2.06 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 47 | 2603490021 | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 160343508X | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 50 | 2603490023 | 0.83 | 1.00 | |
| Cable de conexión | ||||
| 52 | 1604448013 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.00 | |
| Placa aislante | ||||
| 105 | 1601008005 | 2.24 | 2.71 | |
| Carcasa del motor | ||||
| 301/1 | 1605108249 | 8.45 | 10.22 | |
| PORTACEPILLO | ||||
| 301/16 | 1601323023 | 2.71 | 3.28 | |
| PORTACEPILLO | ||||
| 301/16 | 1601323025 | 2.71 | 3.28 | |
| Muelle en espiral AGC 18 | ||||
| 301/17 | 1604652013 | 1.18 | 1.43 | |
| Manija Del Interruptor | ||||
| 301/18 | 1602026088 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 301/19 | 1604611026 | 0.83 | 1.00 | |
| Deslizador de ajuste | ||||
| 301/20 | 1602319011 | 1.18 | 1.43 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 301/48 | 1613435034 | 0.83 | 1.00 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 5.83 | 7.05 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.18 | 1.43 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 7.96 | 9.63 | |
| Armazón | ||||
| 803 | 1604010A20 | 49.56 | 59.97 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 15.71 | 19.01 | |
| Placa de identificación | ||||
| 808 | 160111A6J3 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000482 | 91.56 | 110.79 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607014176 | 10.73 | 12.98 | |
| Tornillo de cabeza cilíndrica | ||||
| 818 | 2910110048 | 0.83 | 1.00 | |
| Caja de engranajes | ||||
| 821 | 1607000D5B | 28.01 | 33.89 | |
| Caja de engranajes | ||||
| 821 | 1607000E9X | 20.42 | 24.71 | |
| Juego de piezas | ||||
| 828 | 1607000D5G | 49.56 | 59.97 | |
| Anillo O | ||||
| 828/04 | 3600210109 | 1.70 | 2.06 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 1.70 | 2.06 | |
| Juego de piezas | ||||
| 840 | 1607000D5X | 5.33 | 6.45 | |
| Palanca KA 65 | ||||
| 840/1 | 1607000EA6 | 2.71 | 3.28 | |
| Juego de piezas | ||||
| 841 | 1607000D5Z | 4.10 | 4.96 | |
| Regulador de velocidad | ||||
| 851 | 16072335CG | 49.56 | 59.97 | |
| Mango auxiliar M10 | ||||
| 891 | 16020250A0 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 7.58 | 9.17 | |
