Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601GB9000 ( GWX15-125PS )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

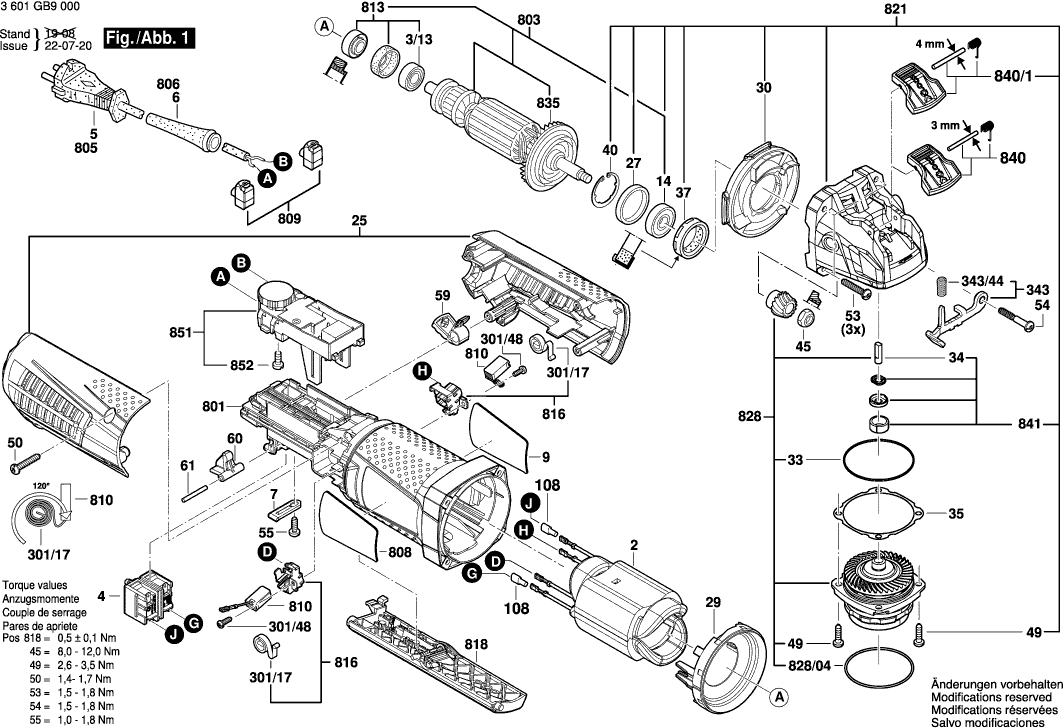

Dibujo técnico de los/las Bosch 3601GB9000 ( GWX15-125PS )
Lista de las piezas de repuesto de Bosch 3601GB9000 ( GWX15-125PS )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1607000F0B | 23.75 | 28.74 | |
| Campo 230V | ||||
| 2 | 1604220478 | 22.36 | 27.06 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 3/13 | 2600905032 | 4.10 | 4.96 | |
| Interruptor | ||||
| 4 | 160720035A | 8.45 | 10.22 | |
| OJAL | ||||
| 6 | 1600703043 | 1.94 | 2.35 | |
| Abrazadera de sujeción | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2TW | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.69 | |
| Sección de la carcasa | ||||
| 25 | 1605108292 | 7.58 | 9.17 | |
| Anillo de goma 10 MM ANCHO | ||||
| 27 | 1600206025 | 1.70 | 2.06 | |
| Anillo deflector de aire | ||||
| 29 | 1600591047 | 1.70 | 2.06 | |
| Distribuidor De Aire | ||||
| 30 | 1600591048 | 1.94 | 2.35 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.18 | 1.43 | |
| Elemento de frenado | ||||
| 34 | 1600A012X9 | 1.70 | 2.06 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 2.71 | 3.28 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Sello de labio del eje rotatorio | ||||
| 37 | 1600290016 | 1.94 | 2.35 | |
| Anillo de bloqueo | ||||
| 40 | 1600119011 | 1.70 | 2.06 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 160343508X | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 55 | 2603490021 | 0.83 | 1.00 | |
| Tapón H03 Kiba DF700 | ||||
| 59 | 1600591054 | 0.83 | 1.00 | |
| Palanca de transferencia inversa | ||||
| 60 | 1602026095 | 0.83 | 1.00 | |
| Pasador Cilíndrico | ||||
| 61 | 1600A00X5A | 0.83 | 1.00 | |
| Parte aislante | ||||
| 108 | 1600712030 | 1.18 | 1.43 | |
| Muelle en espiral AGC 18 | ||||
| 301/17 | 1604652021 | 0.83 | 1.00 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 301/48 | 1613435034 | 0.83 | 1.00 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 5.83 | 7.05 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.18 | 1.43 | |
| Mango auxiliar M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 7.96 | 9.63 | |
| Carcasa del motor | ||||
| 801 | 1607000D99 | 11.88 | 14.37 | |
| Armazón | ||||
| 803 | 1607000V35 | 55.25 | 66.85 | |
| Cable de alimentación | ||||
| 805 | 1607000392 | 15.71 | 19.01 | |
| Placa de identificación | ||||
| 808 | 160111A6JB | 1.94 | 2.35 | |
| Sello | ||||
| 809 | 1607000D9C | 1.18 | 1.43 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1607000V37 | 11.88 | 14.37 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 813 | 1607000V38 | 5.83 | 7.05 | |
| PORTACEPILLO | ||||
| 816 | 1607000V43 | 2.71 | 3.28 | |
| Trinquete de conmutación | ||||
| 818 | 1607000504 | 7.58 | 9.17 | |
| Caja de engranajes | ||||
| 821 | 1607000D5C | 28.01 | 33.89 | |
| Caja de engranajes | ||||
| 821 | 1607000E9Y | 26.84 | 32.48 | |
| Juego de piezas | ||||
| 828 | 1607000D5G | 49.56 | 59.97 | |
| Anillo O | ||||
| 828/04 | 3600210109 | 1.70 | 2.06 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 1.70 | 2.06 | |
| Juego de piezas | ||||
| 840 | 1607000D5X | 5.33 | 6.45 | |
| Palanca KA 65 | ||||
| 840/1 | 1607000EA6 | 2.71 | 3.28 | |
| Juego de piezas | ||||
| 841 | 1607000D5Z | 4.10 | 4.96 | |
| Regulador de velocidad | ||||
| 851 | 1607000DB5 | 49.56 | 59.97 | |
| Tornillo de cabeza cilíndrica | ||||
| 852 | 1607000V42 | 0.83 | 1.00 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 7.58 | 9.17 | |
