Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601JH6502 ( GWX18V-15SC )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

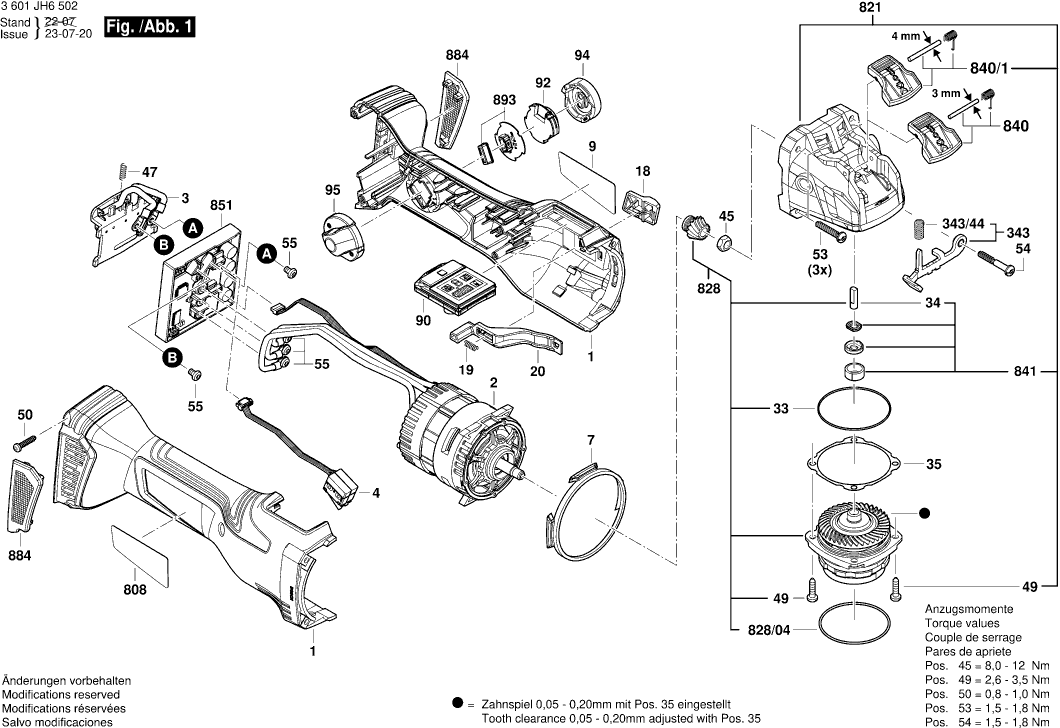

Dibujo técnico de los/las Bosch 3601JH6502 ( GWX18V-15SC )
Lista de las piezas de repuesto de Bosch 3601JH6502 ( GWX18V-15SC )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 16051082J3 | 18.94 | 22.92 | |
| Motor de corriente continua | ||||
| 2 | 1607022661 | 122.80 | 148.59 | |
| Placa de Contacto | ||||
| 3 | 1600A024C4 | 10.90 | 13.19 | |
| Unidad de interruptor | ||||
| 4 | 1600A016JC | 16.79 | 20.32 | |
| Anillo de cubierta | ||||
| 7 | 1600A016U4 | 1.49 | 1.80 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2SG | 2.40 | 2.90 | |
| Manija Del Interruptor | ||||
| 18 | 1600A016PW | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 19 | 160461203M | 1.00 | 1.21 | |
| Deslizador de interruptor | ||||
| 20 | 1600A016PX | 1.00 | 1.21 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.49 | 1.80 | |
| Elemento de frenado | ||||
| 34 | 1600A012X9 | 2.08 | 2.52 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 2.40 | 2.90 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 2.40 | 2.90 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 45 | 1619P17544 | 1.00 | 1.21 | |
| Resorte de compresión | ||||
| 47 | 1609280477 | 1.49 | 1.80 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 2914491410 | 1.00 | 1.21 | |
| Tornillo para roscar M6x25 MM | ||||
| 50 | 1603435071 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1603435078 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 1.00 | 1.21 | |
| TORNILLO M4X35 | ||||
| 55 | 160343003T | 1.00 | 1.21 | |
| Módulo Electrónico | ||||
| 90 | 16072335LN | 43.12 | 52.18 | |
| Módulo Electrónico | ||||
| 92 | 1600A013WF | 34.82 | 42.13 | |
| CUBIERTA | ||||
| 94 | 16055002FA | 1.49 | 1.80 | |
| Tapa de protección contra el polvo | ||||
| 95 | 1600A019TY | 1.00 | 1.21 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 7.46 | 9.03 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.49 | 1.80 | |
| Mango auxiliar M10 | ||||
| 650/1 | 16020250A0 | 10.90 | 13.19 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 11.71 | 14.17 | |
| Veiligheidsdeksel | ||||
| 651 | 1600A00XK9 | 10.90 | 13.19 | |
| Cargador Rápido CN GAL 1230 CV 220/12 V | ||||
| 652 | 1600A01US1 | 173.95 | 210.48 | |
| Cargador UK | ||||
| 652 | 2607225921 | 165.14 | 199.82 | |
| Paquete De Batería | ||||
| 653 | 1607A350AT | 244.89 | 296.32 | |
| Paquete de baterías n 5S2P | ||||
| 653 | 1607A350LR | 197.62 | 239.12 | |
| Placa de identificación | ||||
| 808 | 160111A9C2 | 2.40 | 2.90 | |
| Placa de identificación | ||||
| 808 | 160111A6BB | 2.18 | 2.64 | |
| Caja de engranajes | ||||
| 821 | 1607000D89 | 33.33 | 40.33 | |
| Caja de engranajes | ||||
| 821 | 1607000EA4 | 27.81 | 33.65 | |
| Brida de cojinete HKC 55 | ||||
| 828 | 1607000D8A | 64.67 | 78.25 | |
| Anillo O | ||||
| 828/04 | 3600210109 | 2.08 | 2.52 | |
| Juego de piezas | ||||
| 840 | 1607000D5X | 6.73 | 8.14 | |
| Palanca KA 65 | ||||
| 840/1 | 1607000EA6 | 3.44 | 4.16 | |
| Juego de piezas | ||||
| 841 | 1607000D5Z | 4.94 | 5.98 | |
| Módulo Electrónico | ||||
| 851 | 1607000DK3 | 136.48 | 165.14 | |
| Cubierta Protectora | ||||
| 852 | 1600A021MH | 9.67 | 11.70 | |
| Unidad de Filtro | ||||
| 884 | 1607000CA9 | 10.90 | 13.19 | |
| Módulo electrónico | ||||
| 893 | 1607000D91 | 11.37 | 13.76 | |
