Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601GB1000 ( GWX9-115S )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

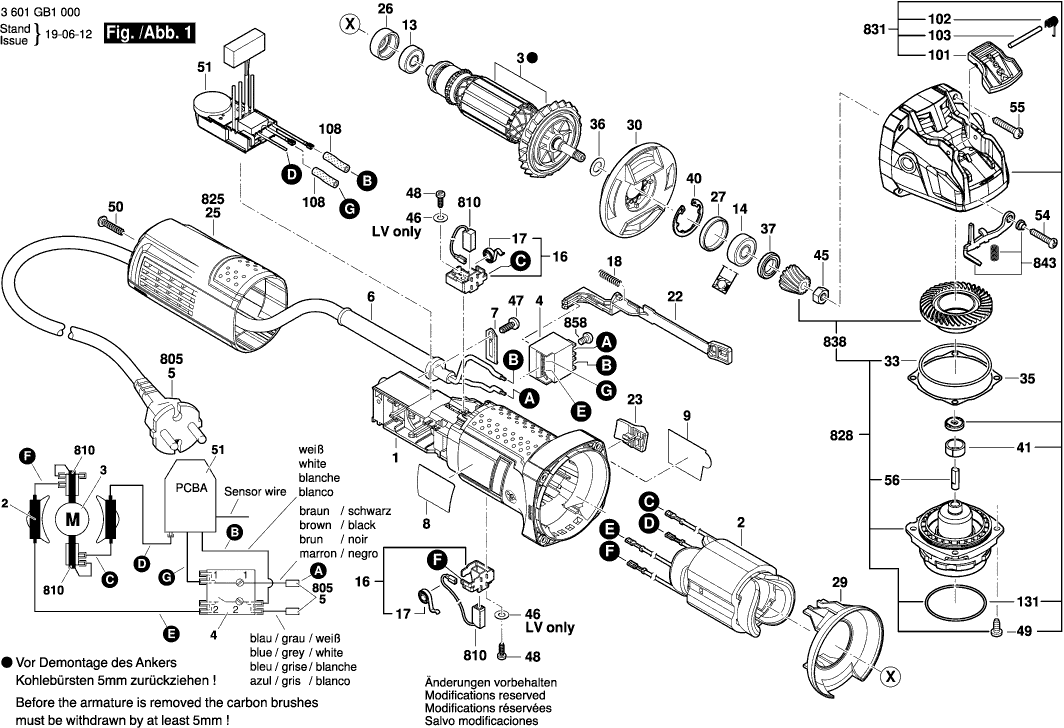

Dibujo técnico de los/las Bosch 3601GB1000 ( GWX9-115S )

Lista de las piezas de repuesto de Bosch 3601GB1000 ( GWX9-115S )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Carcasa del motor
1 1619P10959 4.10 4.96
Campo 230V
2 160422059G 20.42 24.71
Campo 230V
2 1619P10953 14.80 17.91
Armazón
3 1619P14766 23.75 28.74
Interruptor
4 160720031S 5.33 6.45
Cable de alimentación
5 1604460312 7.58 9.17
OJAL
6 2600703012 2.24 2.71
Abrazadera de sujeción
7 1601302017 0.83 1.00
Placa de identificación
8 1619P15090 1.94 2.35
Placa del fabricante GBH 2000
9 1619P14767 1.94 2.35
RODAMIENTO DE BOLAS OSC 18
13 1619P08829 5.33 6.45
RODAMIENTO DE BOLAS OSC 18
14 1619P13103 2.24 2.71
PORTACEPILLO
16 1619P01811 2.24 2.71
Muelle en espiral AGC 18
17 1604652013 1.18 1.43
Resorte de compresión
18 1619P11487 0.83 1.00
Deslizador de ajuste
22 1619P10968 0.83 1.00
Botón de interruptor
23 1619P10969 0.83 1.00
Cubierta de la carcasa VERDE
25 1619P13557 4.10 4.96
Anillo Intermedio
26 1600502023 1.70 2.06
Anillo de goma 10 MM ANCHO
27 1600206025 1.70 2.06
Anillo deflector de aire
29 1619P10970 0.83 1.00
Distribuidor De Aire
30 1619P14769 1.18 1.43
Anillo O
33 1600210035 1.18 1.43
Arandela de compensación
35 1600136013 1.94 2.35
Arandela de compensación
35 1600136014 1.94 2.35
Arandela de compensación
35 1600136015 1.94 2.35
Lavadora
36 1619P00987 0.83 1.00
Sello de labio del eje rotatorio
37 1600290016 1.94 2.35
Anillo de bloqueo
40 1600119011 1.70 2.06
COJINETE DE MANGA
41 1600A012V6 0.83 1.00
Tuerca hexagonal
45 2915011007 0.83 1.00
Tornillo especial
47 2609110052 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
48 1619P00220 0.83 1.00
Tornillo para roscar M6x25 MM
49 160343508X 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
50 1619P00105 1.18 1.43
Regulador de velocidad
51 160723358M 23.75 28.74
Tornillo Torx con cabeza ovalada 4x30
54 2603490025 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
55 1619P01066 0.83 1.00
Elemento de frenado
56 1600A012X9 1.70 2.06
Palanca KA 65
101 1600A012V1 1.18 1.43
Resorte de torsión
102 1600A012V3 0.83 1.00
Pasador Cilíndrico
103 1600A012V4 0.83 1.00
Tubo retractil
108 1619P02866 0.83 1.00
Anillo O
131 3600210109 1.70 2.06
Mango auxiliar M10
650/1 16020250A0 8.45 10.22
Cubierta Protectora
651 1600A00XK8 11.88 14.37
KIT DE SERVICIO 115V
810 1619P11715 4.70 5.69
Juego de piezas
828 1619P15214 55.25 66.85
Caja de engranajes
831 1619P15213 29.75 36.00
Conjunto de engranajes
838 1619P15458 13.93 16.86
Palanca de captura
843 1607000742 5.83 7.05
Tornillo de Cabeza Ovalada DIN7985-M3,5x5-4.8-H
858 2910641081 0.83 1.00
Mango auxiliar M10
891 1619P10681 2.71 3.28
Tubo de Grasa 45 ml
894 1615430020 15.71 19.01
Tubo de Grasa 45 ml
895 1605430003 29.75 36.00
