Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3601GB0400 ( GWX18V-10SC )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

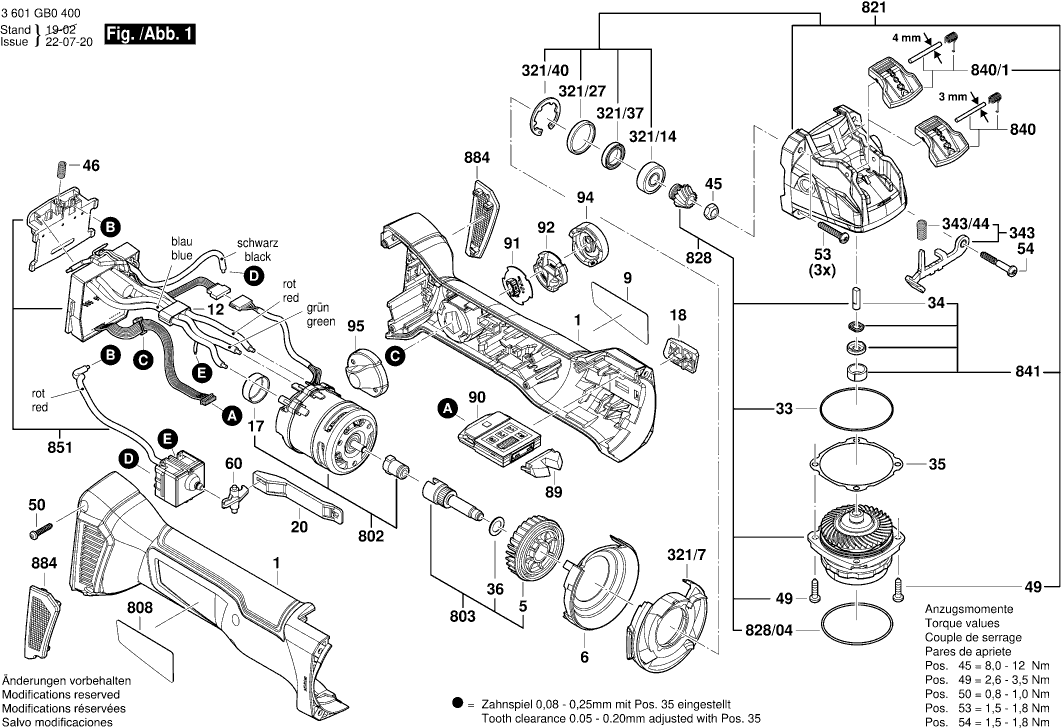

Dibujo técnico de los/las Bosch 3601GB0400 ( GWX18V-10SC )
Lista de las piezas de repuesto de Bosch 3601GB0400 ( GWX18V-10SC )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 16051082DU | 18.19 | 22.01 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 5 | 160661016E | 2.24 | 2.71 | |
| Anillo deflector de aire | ||||
| 6 | 1600591065 | 1.94 | 2.35 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C2U0 | 1.94 | 2.35 | |
| Ferrita CS 70 | ||||
| 12 | 1600A00RK2 | 1.70 | 2.06 | |
| Cubierta | ||||
| 17 | 1600100P12 | 1.18 | 1.43 | |
| Manija Del Interruptor | ||||
| 18 | 1600A00P2P | 1.70 | 2.06 | |
| Deslizador de ajuste | ||||
| 20 | 1600A00P14 | 1.18 | 1.43 | |
| Anillo O | ||||
| 33 | 1600210035 | 1.18 | 1.43 | |
| Elemento de frenado | ||||
| 34 | 1600A012X9 | 1.70 | 2.06 | |
| Arandela de compensación | ||||
| 35 | 1600136020 | 2.71 | 3.28 | |
| Arandela de compensación | ||||
| 35 | 1600136013 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136014 | 1.94 | 2.35 | |
| Arandela de compensación | ||||
| 35 | 1600136015 | 1.94 | 2.35 | |
| Lavadora | ||||
| 36 | 1610100023 | 0.83 | 1.00 | |
| Tuerca hexagonal | ||||
| 45 | 1603300016 | 1.18 | 1.43 | |
| Resorte de compresión | ||||
| 46 | 1609280477 | 1.18 | 1.43 | |
| Tornillo para roscar M6x25 MM | ||||
| 49 | 160343508X | 0.83 | 1.00 | |
| Tornillo para roscar M6x25 MM | ||||
| 50 | 1603435071 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 53 | 1603435078 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.00 | |
| Palanca de transferencia inversa | ||||
| 60 | 1600A00P18 | 0.83 | 1.00 | |
| Conductor de luz TSC 55 | ||||
| 89 | 1600A0193C | 1.18 | 1.43 | |
| Regulador de velocidad | ||||
| 90 | 16072335LX | 23.75 | 28.74 | |
| Módulo electrónico | ||||
| 91 | 1607503438 | 11.88 | 14.37 | |
| Panel de Cubierta | ||||
| 92 | 1600A00M53 | 0.83 | 1.00 | |
| CUBIERTA | ||||
| 94 | 16055002BV | 1.70 | 2.06 | |
| Cubierta TURBO II | ||||
| 95 | 1600A00P1B | 0.83 | 1.00 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 321/14 | 1600905032 | 4.70 | 5.69 | |
| Anillo de goma 10 MM ANCHO | ||||
| 321/27 | 1600206025 | 1.70 | 2.06 | |
| Soporte | ||||
| 321/37 | 1600A00P17 | 0.83 | 1.00 | |
| Anillo de bloqueo | ||||
| 321/40 | 1600119011 | 1.70 | 2.06 | |
| Distribuidor De Aire | ||||
| 321/7 | 1600591066 | 2.24 | 2.71 | |
| Palanca de captura | ||||
| 343 | 1607000742 | 5.83 | 7.05 | |
| Resorte de compresión | ||||
| 343/44 | 1604611042 | 1.18 | 1.43 | |
| Mango auxiliar M10 | ||||
| 650/1 | 16020250A0 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 651 | 1600A025XR | 7.96 | 9.63 | |
| Cubierta Protectora | ||||
| 652 | 1600A02059 | 9.53 | 11.53 | |
| Motor | ||||
| 802 | 1607000CA4 | 91.56 | 110.79 | |
| Eje para ruedas cónicas | ||||
| 803 | 1607000CA5 | 9.53 | 11.53 | |
| Placa de identificación | ||||
| 808 | 160111A9BV | 1.94 | 2.35 | |
| Placa de identificación | ||||
| 808 | 160111A6JL | 1.84 | 2.23 | |
| Caja de engranajes | ||||
| 821 | 1607000D5E | 28.01 | 33.89 | |
| Caja de engranajes | ||||
| 821 | 1607000EA0 | 23.75 | 28.74 | |
| Juego de piezas | ||||
| 828 | 1607000D5J | 49.56 | 59.97 | |
| Anillo O | ||||
| 828/04 | 3600210109 | 1.70 | 2.06 | |
| Juego de piezas | ||||
| 840 | 1607000D5X | 5.33 | 6.45 | |
| Palanca KA 65 | ||||
| 840/1 | 1607000EA6 | 2.71 | 3.28 | |
| Juego de piezas | ||||
| 841 | 1607000D5Z | 4.10 | 4.96 | |
| Módulo Electrónico | ||||
| 851 | 1607000D8Z | 113.29 | 137.08 | |
| Unidad de Filtro | ||||
| 884 | 1607000CA9 | 8.45 | 10.22 | |
| Cubierta Protectora | ||||
| 891 | 1600A025XP | 7.58 | 9.17 | |
