Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0612204001 (HBH12/50)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

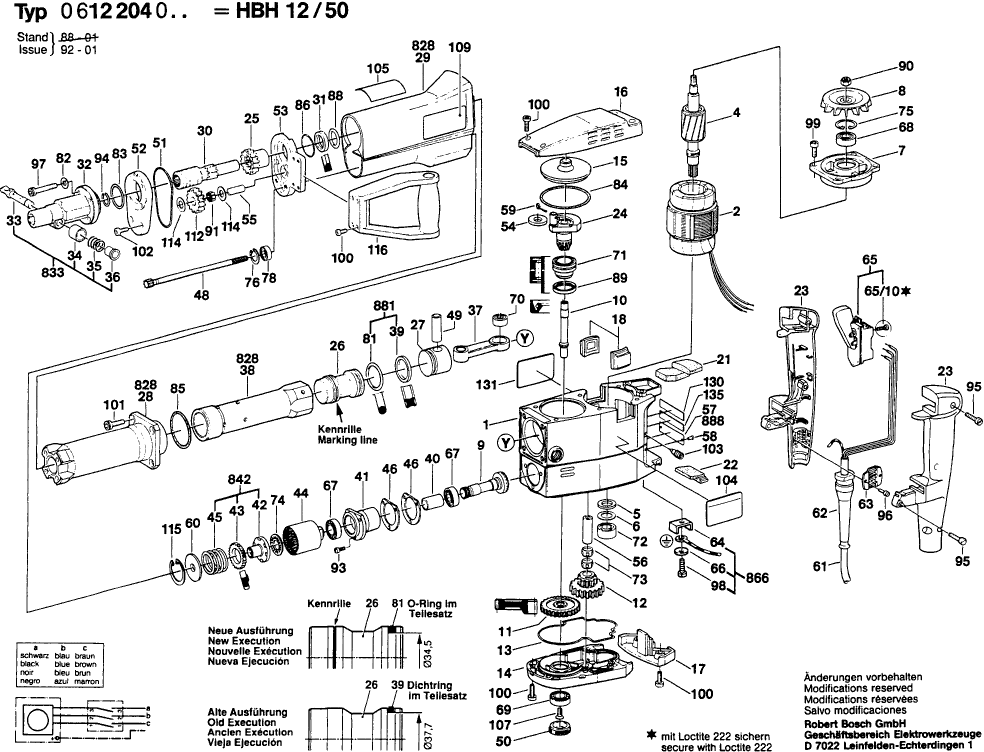

Dibujo técnico de los/las Bosch 0612204001 (HBH12/50)
Lista de las piezas de repuesto de Bosch 0612204001 (HBH12/50)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1615106048 | 304.19 | 368.07 | |
| Estator 250V/200HZ | ||||
| 2 | 1614229154 | 342.01 | 413.83 | |
| Rotor Sin Devanado | ||||
| 4 | 1614080024 | 187.62 | 227.02 | |
| Disco de sellado | ||||
| 5 | 1610108012 | 1.49 | 1.80 | |
| Arandela de compensación | ||||
| 6 | 1610102013 | 1.00 | 1.21 | |
| Brida de cojinete HKC 55 | ||||
| 7 | 1615805066 | 20.42 | 24.71 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 8 | 1616610045 | 33.45 | 40.47 | |
| Engranaje Cónico | ||||
| 9 | 1616333016 | 80.26 | 97.11 | |
| EJE DE TRANSMISIÓN | ||||
| 10 | 1613159007 | 39.14 | 47.36 | |
| Engranaje cilíndrico Z=40 | ||||
| 11 | 1616317035 | 36.85 | 44.59 | |
| Engranaje Cilíndrico | ||||
| 12 | 1616328024 | 113.29 | 137.08 | |
| Marco de sellado | ||||
| 13 | 1611015023 | 6.73 | 8.14 | |
| Cubierta del engranaje | ||||
| 14 | 1615808050 | 58.03 | 70.22 | |
| CUBIERTA | ||||
| 15 | 1615500168 | 2.08 | 2.52 | |
| Carcasa del ventilador | ||||
| 16 | 1615500276 | 58.03 | 70.22 | |
| Cubierta del interruptor | ||||
| 17 | 1615500261 | 6.73 | 8.14 | |
| Tapa de sellado | ||||
| 18 | 1615500282 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 21 | 1612392001 | |||
| Ya no disponible, sin reemplazo | ||||
| 22 | 1612392000 | |||
| Manija TSC 55 | ||||
| 23 | 1615133025 | 23.90 | 28.92 | |
| Rueda dentada excéntrica Z=36 | ||||
| 24 | 1616110029 | 495.87 | 600.00 | |
| Impulsor | ||||
| 25 | 1616490024 | 80.26 | 97.11 | |
| Golpeador | ||||
| 26 | 1618710058 | 43.12 | 52.18 | |
| Pistón del martillo | ||||
| 27 | 1618700047 | 27.81 | 33.65 | |
| Tubo Protector AZUL | ||||
| 29 | 1615190019 | 19.36 | 23.43 | |
| Ya no disponible, sin reemplazo | ||||
| 30 | 1618598100 | |||
| Disco de parada | ||||
| 31 | 3606100101 | 11.37 | 13.76 | |
| Ya no disponible, sin reemplazo | ||||
| 37 | 1612001029 | |||
| Espaciadores | ||||
| 40 | 1610400020 | 2.86 | 3.46 | |
| COJINETE | ||||
| 41 | 1615801022 | 43.12 | 52.18 | |
| Elemento de embrague SW22 | ||||
| 44 | 1616409005 | 88.83 | 107.48 | |
| Ya no disponible, sin reemplazo | ||||
| 45 | 1614619006 | |||
| Calce Ø40,2xØ60x0,3 MM | ||||
| 46 | 1610134004 | 4.18 | 5.06 | |
| Eje Dentado | ||||
| 48 | 1613060009 | 80.26 | 97.11 | |
| Pasador del pistón | ||||
| 49 | 1610300058 | 2.86 | 3.46 | |
| Tapón De Tornillo | ||||
| 50 | 1613465003 | 12.82 | 15.51 | |
| Ya no disponible, sin reemplazo | ||||
| 51 | 1610210048 | |||
| Caja de engranajes | ||||
| 52 | 1615806066 | 47.68 | 57.69 | |
| Caja de engranajes | ||||
| 53 | 1615806064 | 179.65 | 217.38 | |
| Disco de cobertura | ||||
| 54 | 1610113005 | 1.49 | 1.80 | |
| Perno de cojinete | ||||
| 55 | 1610300052 | 4.94 | 5.98 | |
| Perno de cojinete | ||||
| 56 | 1610300057 | 6.73 | 8.14 | |
| Clavo Ranurado de Cabeza Redonda | ||||
| 58 | 2917721034 | 1.00 | 1.21 | |
| Pin de separación | ||||
| 59 | 1904681350 | 1.49 | 1.80 | |
| Disco de cobertura | ||||
| 60 | 1610101010 | 2.86 | 3.46 | |
| Cable de alimentación | ||||
| 61 | 1614462078 | 114.26 | 138.25 | |
| OJAL | ||||
| 62 | 1600703009 | 5.81 | 7.03 | |
| Abrazadera de sujeción | ||||
| 63 | 1611302013 | 1.32 | 1.60 | |
| Interruptor de encendido y apagado | ||||
| 65 | 1617200024 | 33.45 | 40.47 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 67 | 1900905163 | 10.90 | 13.19 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 68 | 1610905001 | 13.13 | 15.89 | |
| Rodamiento de bolas en ranura 12x32x10 | ||||
| 69 | 1900900302 | 18.94 | 22.92 | |
| RODAMIENTO DE AGUJAS | ||||
| 70 | 1610910049 | 39.14 | 47.36 | |
| RODAMIENTO DE AGUJAS | ||||
| 71 | 1610910060 | 31.42 | 38.02 | |
| RODAMIENTO DE AGUJAS | ||||
| 72 | 1610910007 | 21.30 | 25.77 | |
| Ensamble de rodillos de aguja | ||||
| 73 | 1610913001 | 10.90 | 13.19 | |
| Corona de agujas axiales | ||||
| 74 | 1600920000 | 4.94 | 5.98 | |
| Anillo de bloqueo | ||||
| 75 | 2916660013 | 2.08 | 2.52 | |
| Anillo de bloqueo | ||||
| 76 | 2916660010 | 1.00 | 1.21 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 78 | 1900905159 | 27.81 | 33.65 | |
| Arandela de resorte | ||||
| 82 | 2916690007 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 83 | 1900210136 | |||
| Anillo O | ||||
| 84 | 1900210160 | 5.81 | 7.03 | |
| Anillo O | ||||
| 85 | 1900210152 | 3.44 | 4.16 | |
| Anillo O | ||||
| 86 | 1900210130 | 3.44 | 4.16 | |
| Anillo O | ||||
| 88 | 1610210042 | 1.49 | 1.80 | |
| Anillo de sello del eje | ||||
| 89 | 2916740053 | 11.37 | 13.76 | |
| Tuerca hexagonal | ||||
| 90 | 2915061005 | 2.40 | 2.90 | |
| Ensamble de rodillos de aguja | ||||
| 91 | 1610913006 | 3.44 | 4.16 | |
| Tornillo de cabeza hexagonal | ||||
| 93 | 2910141158 | 1.00 | 1.21 | |
| Anillo de retención | ||||
| 94 | 2916601012 | 2.08 | 2.52 | |
| Tornillo de engrase AW 10 3x25 | ||||
| 95 | 2914201506 | 1.00 | 1.21 | |
| Tornillo de cabeza cilíndrica | ||||
| 96 | 2910021118 | 1.00 | 1.21 | |
| Tornillo de cabeza hexagonal | ||||
| 97 | 1613414007 | 1.90 | 2.30 | |
| Tornillo de cabeza hexagonal | ||||
| 99 | 2910141201 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal | ||||
| 100 | 2910141201 | 2.40 | 2.90 | |
| Tornillo de cabeza hexagonal | ||||
| 101 | 2910141244 | 1.49 | 1.80 | |
| Tornillo de cabeza hexagonal | ||||
| 102 | 2910141158 | 1.00 | 1.21 | |
| VARILLA ROSCADA | ||||
| 103 | 2912081238 | 1.32 | 1.60 | |
| Placa del fabricante GBH 2000 | ||||
| 104 | 1611110492 | 1.94 | 2.35 | |
| Placa de Referencia | ||||
| 105 | 1611110493 | 2.71 | 3.28 | |
| Tornillo de cabeza avellanada M 8x16 DIN 7991-8.8 | ||||
| 107 | 2910540238 | 2.40 | 2.90 | |
| Placa de Referencia | ||||
| 109 | 1611110489 | 2.00 | 2.42 | |
| Ya no disponible, sin reemplazo | ||||
| 112 | 1616317027 | |||
| Arandela de compensación | ||||
| 114 | 1600101641 | 3.44 | 4.16 | |
| Anillo de bloqueo | ||||
| 115 | 2916660020 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 130 | 1601110265 | |||
| Placa del fabricante GBH 2000 | ||||
| 131 | 1611110488 | 2.52 | 3.05 | |
| Placa de Referencia | ||||
| 135 | 1611110387 | 1.49 | 1.80 | |
| Juego de piezas | ||||
| 650 | 1617000051 | 44.82 | 54.23 | |
| Destornillador Desplazado | ||||
| 650/10 | 1907950007 | 4.94 | 5.98 | |
| Tapa protectora | ||||
| 650/20 | 1610508014 | 1.00 | 1.21 | |
| Mango auxiliar M10 | ||||
| 650/30 | 160202509Z | 14.94 | 18.08 | |
| Mango auxiliar M10 | ||||
| 650/30 | 16020250A1 | 13.13 | 15.89 | |
| Varilla de Sujeción M18 /M14 | ||||
| 650/40 | 1610762003 | 15.61 | 18.89 | |
| Tapa protectora | ||||
| 650/50 | 1610508013 | 0.83 | 1.00 | |
| Caja de transporte | ||||
| 651 | 1615438107 | 1.00 | 1.21 | |
| No hay información disponible, no se puede pedir | ||||
| 813 | 1617000158 | |||
| Juego de piezas | ||||
| 816 | 1617000101 | 26.62 | 32.21 | |
| Juego de piezas | ||||
| 828 | 1617000916 | 553.26 | 669.44 | |
| Conjunto de porta herramientas | ||||
| 832 | 1617000100 | 285.84 | 345.87 | |
| Ya no disponible, sin reemplazo | ||||
| 833 | 1617000014 | |||
| Juego de piezas | ||||
| 842 | 1617000091 | 98.18 | 118.80 | |
| Abrazadera de sujeción | ||||
| 866 | 1617000156 | 2.52 | 3.05 | |
| Ya no disponible, sin reemplazo | ||||
| 881 | 1617000172 | |||
| Placa de identificación | ||||
| 888 | 160111A3H3 | 2.40 | 2.90 | |
