Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3600HA2103 ( INDEGO800 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

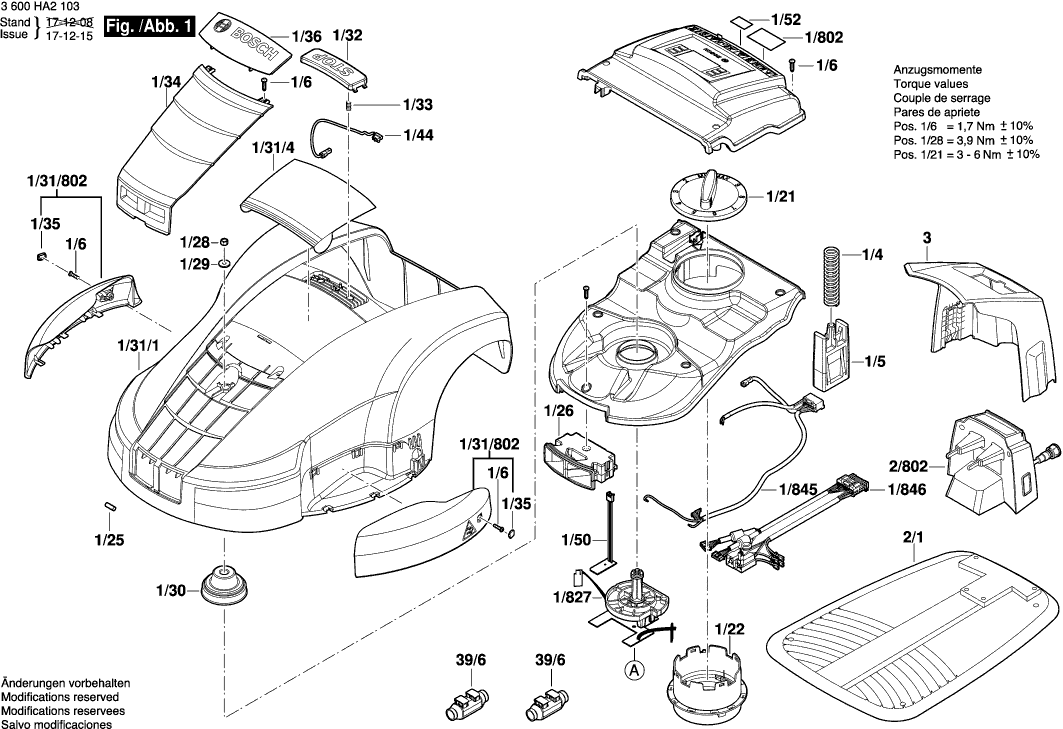

Dibujo técnico de los/las Bosch 3600HA2103 ( INDEGO800 )
Lista de las piezas de repuesto de Bosch 3600HA2103 ( INDEGO800 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Chasis | ||||
| 1/1 | F016L68576 | 29.75 | 36.00 | |
| Guarda péndulo HK 85 | ||||
| 1/12 | F016L67729 | 20.42 | 24.71 | |
| Placa de Soporte | ||||
| 1/14 | F016L67872 | 2.24 | 2.71 | |
| Tornillo de montaje del motor | ||||
| 1/15 | F016L67734 | 1.18 | 1.43 | |
| Perilla rotativa D34 M6/8T azul | ||||
| 1/21 | F016L67742 | 4.70 | 5.69 | |
| Manga roscada | ||||
| 1/22 | F016L67743 | 7.58 | 9.17 | |
| imán de control | ||||
| 1/25 | F016L67750 | 1.70 | 2.06 | |
| ENCHUFE ZSB | ||||
| 1/26 | F016L68265 | 20.42 | 24.71 | |
| Tuerca | ||||
| 1/28 | F016L18118 | 0.83 | 1.00 | |
| Anillo de distancia AU 43 FF | ||||
| 1/29 | F016L67862 | 0.83 | 1.00 | |
| Ya no disponible, sin reemplazo | ||||
| 1/30 | F016L67768 | |||
| Ya no disponible, sin reemplazo | ||||
| 1/31/1 | F016L67770 | |||
| Tapa Abatible | ||||
| 1/31/4 | F016L68470 | 10.73 | 12.98 | |
| Casquillo de bloqueo | ||||
| 1/31/802 | F016104376 | 36.85 | 44.59 | |
| Tapa de tope | ||||
| 1/32 | F016L67771 | 2.71 | 3.28 | |
| Muelle | ||||
| 1/33 | F016L67772 | 1.94 | 2.35 | |
| Ya no disponible, sin reemplazo | ||||
| 1/34 | F016L67773 | |||
| Ya no disponible, sin reemplazo | ||||
| 1/35 | F016L68473 | |||
| Logotipo de la compañía | ||||
| 1/36 | F016L69066 | 5.83 | 7.05 | |
| Elemento de soporte | ||||
| 1/37 | F016L68494 | 10.73 | 12.98 | |
| Anillo de montaje | ||||
| 1/38 | F016L67785 | 13.93 | 16.86 | |
| Placa de Retención | ||||
| 1/39 | F016L67786 | 4.70 | 5.69 | |
| Muelle | ||||
| 1/4 | F016L67704 | 1.70 | 2.06 | |
| Soporte de retención | ||||
| 1/40 | F016L67778 | 6.54 | 7.91 | |
| Soporte de retención | ||||
| 1/41 | F016L67779 | 7.58 | 9.17 | |
| Montaje de tornillo y arandela | ||||
| 1/42 | F016L67951 | 1.94 | 2.35 | |
| Unidad del arnés de cables | ||||
| 1/44 | F016L67867 | 4.70 | 5.69 | |
| Pistón de potencia | ||||
| 1/5 | F016L67705 | 1.94 | 2.35 | |
| Ensamblaje Electrónico | ||||
| 1/50 | F016L68893 | 60.65 | 73.39 | |
| Pegatina | ||||
| 1/52 | F016L69304 | 2.24 | 2.71 | |
| TORNILLO M4X35 | ||||
| 1/6 | F016L67706 | 0.83 | 1.00 | |
| Placa de identificación | ||||
| 1/802 | F016105061 | 1.18 | 1.43 | |
| Unidad de accionamiento RTSC/DTSC/ETSC | ||||
| 1/807 | F016104253 | 101.94 | 123.35 | |
| TORNILLO M4X35 | ||||
| 1/807/1/9 | F016L67706 | 0.83 | 1.00 | |
| Unidad de accionamiento RTSC/DTSC/ETSC | ||||
| 1/808 | F016104251 | 101.94 | 123.35 | |
| TORNILLO M4X35 | ||||
| 1/808/1/9 | F016L67706 | 0.83 | 1.00 | |
| Rueda de manejo NEU | ||||
| 1/809 | F016104502 | 20.42 | 24.71 | |
| Set de repuestos de motor | ||||
| 1/813 | F016104254 | 271.34 | 328.32 | |
| Unidad de corte | ||||
| 1/817 | F016104259 | 36.85 | 44.59 | |
| Cuchilla Cortadora | ||||
| 1/818 | F016104255 | 22.36 | 27.06 | |
| Carcasa del motor | ||||
| 1/823 | F016104252 | 20.42 | 24.71 | |
| Ya no disponible, sin reemplazo | ||||
| 1/824 | F016104876 | |||
| Ya no disponible, sin reemplazo | ||||
| 1/827 | F016104601 | |||
| Unidad del arnés de cables | ||||
| 1/845 | F016104258 | 29.75 | 36.00 | |
| Unidad del arnés de cables | ||||
| 1/846 | F016105050 | 49.56 | 59.97 | |
| Ya no disponible, sin reemplazo | ||||
| 1/847 | F016104299 | |||
| PLACA DE BASE CPL USA | ||||
| 2/1 | F016L68409 | 29.75 | 36.00 | |
| Columna de señal | ||||
| 2/802 | F016104662 | 233.78 | 282.87 | |
| Tapa de cobertura STM 1800 | ||||
| 3 | F016L67822 | 10.73 | 12.98 | |
| Tope | ||||
| 39/1 | F016L67841 | 3.31 | 4.01 | |
| Conector | ||||
| 39/6 | F016L68737 | 5.83 | 7.05 | |
| Unidad de suministro de energía | ||||
| 805 | F016L69117 | 187.62 | 227.02 | |
| Adaptador de Corriente GB | ||||
| 805 | F016L69118 | 168.86 | 204.32 | |
| Adaptador de Corriente AUS | ||||
| 805 | F016L69119 | 168.86 | 204.32 | |
| Unidad de suministro de energía | ||||
| 805 | F016L69116 | 148.65 | 179.87 | |
