Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603M07000 ( PBD40 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

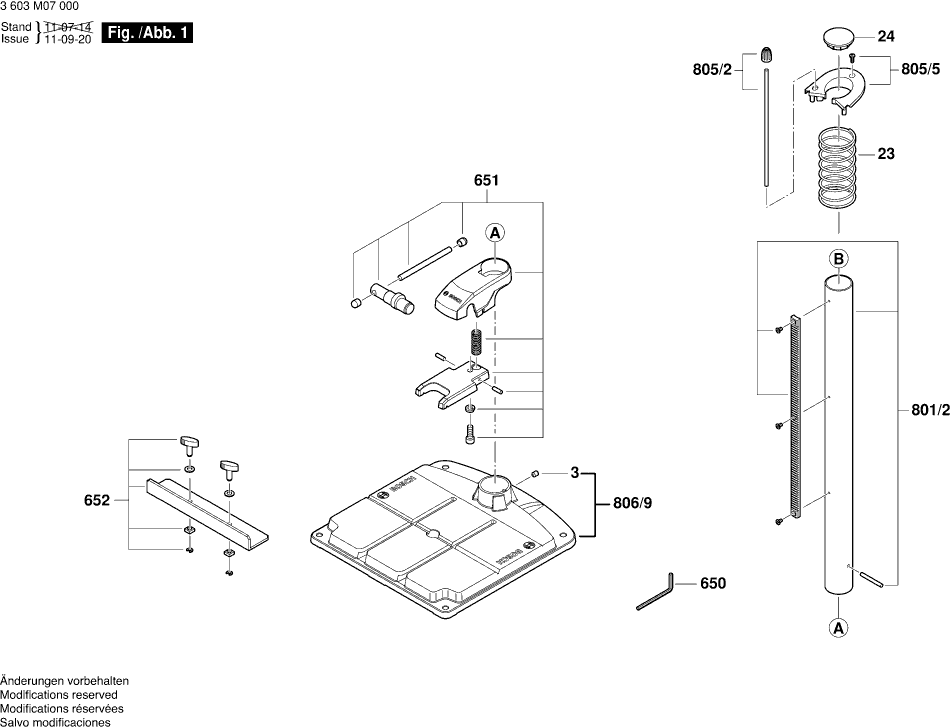

Dibujo técnico de los/las Bosch 3603M07000 ( PBD40 )
Lista de las piezas de repuesto de Bosch 3603M07000 ( PBD40 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Tornillo de cabeza hexagonal | ||||
| 3 | 1600A000SF | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111A90H | 2.18 | 2.64 | |
| Tornillo de placa | ||||
| 10 | 1600A000SG | 1.32 | 1.60 | |
| Llave Paralela | ||||
| 18 | 1600A000SK | 1.00 | 1.21 | |
| Muelle | ||||
| 23 | 1600A000SL | 7.32 | 8.86 | |
| CUBIERTA | ||||
| 24 | 1600A000SM | 1.90 | 2.30 | |
| Tornillo de placa | ||||
| 25 | 1600A000SN | 1.00 | 1.21 | |
| Deflector | ||||
| 36 | 1600A000SP | 2.18 | 2.64 | |
| ENGANCHE | ||||
| 43 | 1600A000SR | 10.68 | 12.92 | |
| BOTÓN | ||||
| 70 | 1600A000SS | 1.32 | 1.60 | |
| RODAMIENTO DE BOLAS | ||||
| 74 | 1600A000ST | 4.58 | 5.54 | |
| Guardacables | ||||
| 75 | 1600A000SU | 1.32 | 1.60 | |
| Cable de alimentación | ||||
| 76 | 1600A000SV | 11.02 | 13.33 | |
| Mandril | ||||
| 86 | 1600A000SZ | 91.33 | 110.51 | |
| RODAMIENTO DE BOLAS | ||||
| 91 | 1600A000SX | 5.27 | 6.38 | |
| Placa de identificación | ||||
| 131 | 160111A19T | 2.18 | 2.64 | |
| Sello de labio del eje rotatorio | ||||
| 149 | 1600A000SY | 2.52 | 3.05 | |
| Llave hexagonal de casquillo | ||||
| 650 | 1600A000VD | 2.52 | 3.05 | |
| Dispositivo de Sujeción Rápida | ||||
| 651 | 1600A000TT | 30.08 | 36.40 | |
| Tope límite DF500 | ||||
| 652 | 1600A000UA | 12.21 | 14.77 | |
| Volante Manual | ||||
| 800/1 | 1600A000T2 | 45.52 | 55.08 | |
| Palanca KA 65 | ||||
| 800/6 | 1600A000T3 | 5.96 | 7.21 | |
| Sección de la carcasa | ||||
| 801/1 | 1600A000T4 | 20.39 | 24.67 | |
| Columna | ||||
| 801/2 | 1600A000T5 | 91.33 | 110.51 | |
| EJE DE TRANSMISIÓN | ||||
| 801/7 | 1600A0010P | 11.02 | 13.33 | |
| Dial | ||||
| 801/9 | 1600A000T7 | 2.52 | 3.05 | |
| Freno | ||||
| 802 | 1600A000T8 | 2.52 | 3.05 | |
| Ya no disponible, sin reemplazo | ||||
| 802/2 | 1600A000T9 | |||
| Cubierta de la carcasa VERDE | ||||
| 802/6 | 1600A000TA | 9.47 | 11.46 | |
| Palanca de sujeción | ||||
| 803 | 1600A000TB | 10.68 | 12.92 | |
| CEPILLO 12X8 M. RESORTE U-CONTACTO | ||||
| 803/2 | 1600A000TC | 10.68 | 12.92 | |
| PORTACEPILLO | ||||
| 803/3 | 1600A000TD | 8.48 | 10.26 | |
| Carcasa del motor | ||||
| 803/5 | 1600A000TE | 17.60 | 21.30 | |
| Campo 230V | ||||
| 803/9 | 1600A000TF | 41.30 | 49.97 | |
| Armazón | ||||
| 804/5 | 1600A000TG | 55.56 | 67.23 | |
| PCB | ||||
| 804/9 | 1600A000TH | 33.33 | 40.33 | |
| Escala graduada FSK 670 | ||||
| 805 | 1600A000TJ | 22.88 | 27.68 | |
| Tope de profundidad TSF 55 EBQ | ||||
| 805/2 | 1600A000TK | 7.32 | 8.86 | |
| ABRAZADERA DE CABLE | ||||
| 805/3 | 1600A000TL | 1.32 | 1.60 | |
| Cubierta TURBO II | ||||
| 805/5 | 1600A000TM | 2.18 | 2.64 | |
| Brazo del soporte | ||||
| 805/7 | 1600A000TN | 61.93 | 74.94 | |
| Soporte de parada | ||||
| 805/9 | 1600A000TP | 1.32 | 1.60 | |
| Sensor Hall | ||||
| 806 | 1600A000TR | 12.21 | 14.77 | |
| Diodo Emisor De Luz | ||||
| 806/1 | 1600A000TS | 9.47 | 11.46 | |
| PLACA DE BASE CPL USA | ||||
| 806/9 | 1600A000TU | 61.93 | 74.94 | |
| Palanca de sujeción | ||||
| 807/2 | 1600A000TV | 9.47 | 11.46 | |
| ACOPLAMIENTO | ||||
| 808/2 | 1600A000TW | 41.30 | 49.97 | |
| Eje del engranaje | ||||
| 808/7 | 1600A000TX | 20.39 | 24.67 | |
| Eje de Guía | ||||
| 808/9 | 1600A000TY | 5.96 | 7.21 | |
| Ensamblaje de Husillo | ||||
| 809/5 | 1600A000TZ | 17.60 | 21.30 | |
| Sección de la carcasa | ||||
| 809/8 | 1600A000U0 | 20.39 | 24.67 | |
| Sostenedor de cable TSC 55 | ||||
| 809/9 | 1600A000U1 | 2.18 | 2.64 | |
| Abrazadera de Alivio de Tensión | ||||
| 810 | 1600A000U2 | 1.00 | 1.21 | |
| Bobina de Inducción | ||||
| 810/2 | 1600A000U3 | 13.90 | 16.82 | |
| TRANSFORMADOR | ||||
| 810/4 | 1600A000U4 | 12.21 | 14.77 | |
| Interruptor | ||||
| 810/8 | 1600A000U5 | 22.88 | 27.68 | |
| Vínculo | ||||
| 810/9 | 1600A000UF | 2.18 | 2.64 | |
| Ya no disponible, sin reemplazo | ||||
| 811/1 | 1600A000U6 | |||
| Ya no disponible, sin reemplazo | ||||
| 811/2 | 1600A000U7 | |||
| Cubierta Frontal | ||||
| 811/3 | 1600A000T6 | 12.21 | 14.77 | |
| Botón de interruptor | ||||
| 811/4 | 1600A000U8 | 1.32 | 1.60 | |
| Rueda de ajuste KS 60 | ||||
| 811/5 | 1600A000U9 | 2.18 | 2.64 | |
| Pantalla LCD | ||||
| 811/6 | 1607000EY2 | 75.38 | 91.21 | |
| Caja de engranajes | ||||
| 812/8 | 1600A000UB | 26.62 | 32.21 | |
| Láser | ||||
| 814 | 1600A000UC | 30.08 | 36.40 | |
| JUEGO DE CABLES QS | ||||
| 815/5 | 1600A000UD | 4.58 | 5.54 | |
| JUEGO DE CABLES QS | ||||
| 815/9 | 1600A000UE | 3.71 | 4.49 | |
