Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0603243703 (PBH14-E)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

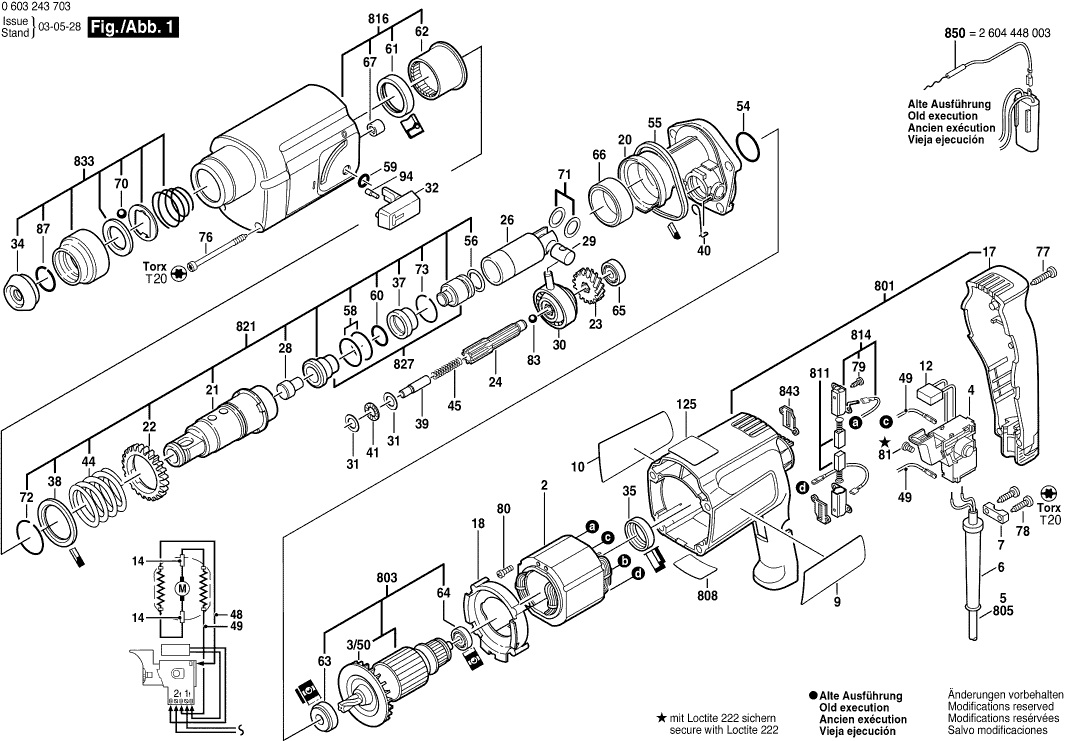

Dibujo técnico de los/las Bosch 0603243703 (PBH14-E)
Lista de las piezas de repuesto de Bosch 0603243703 (PBH14-E)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 2604220429 | 23.90 | 28.92 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/50 | 2606610049 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 2607200137 | |||
| OJAL | ||||
| 6 | 2600703011 | 2.86 | 3.46 | |
| Clip de cable | ||||
| 7 | 1611035005 | 2.08 | 2.52 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110418 | 4.18 | 5.06 | |
| Placa de Referencia | ||||
| 10 | 1611110417 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 12 | 1617328021 | |||
| Anillo deflector de aire | ||||
| 18 | 1610522008 | 1.00 | 1.21 | |
| Brida Intermedia | ||||
| 20 | 1615700037 | 43.12 | 52.18 | |
| Manga de trinquete | ||||
| 21 | 1616490058 | 244.89 | 296.32 | |
| Engranaje Cilíndrico | ||||
| 22 | 1616320007 | 7.46 | 9.03 | |
| Ya no disponible, sin reemplazo | ||||
| 23 | 1616320002 | |||
| Eje Dentado | ||||
| 24 | 1613060010 | 58.03 | 70.22 | |
| Pistón del martillo | ||||
| 26 | 1618700052 | 12.82 | 15.51 | |
| Pasador de golpe | ||||
| 28 | 1613124026 | 2.86 | 3.46 | |
| Pasador del pistón | ||||
| 29 | 1613105012 | 3.44 | 4.16 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 30 | 1615819005 | 31.42 | 38.02 | |
| Disco de soporte | ||||
| 31 | 1610100003 | 1.49 | 1.80 | |
| Manija de Abrazadera | ||||
| 32 | 1612026023 | 2.40 | 2.90 | |
| Tapa protectora | ||||
| 34 | 1610508008 | 2.08 | 2.52 | |
| Anillo de goma 10 MM ANCHO | ||||
| 35 | 1610206021 | 1.49 | 1.80 | |
| Casquillo de amortiguación | ||||
| 37 | 1610390011 | 3.44 | 4.16 | |
| Disco de soporte | ||||
| 38 | 1610102022 | 2.08 | 2.52 | |
| Pasador Cilíndrico | ||||
| 39 | 1613100013 | 2.08 | 2.52 | |
| MUELLE DE RETENCIÓN OSC 18 | ||||
| 40 | 1614690001 | 1.00 | 1.21 | |
| Ensamblaje de jaula de rodillos | ||||
| 41 | 1610920003 | 4.18 | 5.06 | |
| Resorte de compresión | ||||
| 44 | 1614633001 | 2.08 | 2.52 | |
| Resorte de compresión | ||||
| 45 | 1614614001 | 1.00 | 1.21 | |
| Cable Eléctrico | ||||
| 49 | 2604448005 | 1.49 | 1.80 | |
| Anillo O | ||||
| 54 | 1610210068 | 1.49 | 1.80 | |
| Anillo de sellado | ||||
| 55 | 1610206023 | 2.86 | 3.46 | |
| Anillo O | ||||
| 56 | 1610210070 | 2.40 | 2.90 | |
| Anillo O | ||||
| 58 | 1610210058 | 2.40 | 2.90 | |
| Anillo O | ||||
| 59 | 1610210069 | 1.00 | 1.21 | |
| Anillo O | ||||
| 60 | 1610210073 | 2.08 | 2.52 | |
| Sello de labio del eje rotatorio | ||||
| 61 | 1610283017 | 7.46 | 9.03 | |
| COJINETE DE MANGA | ||||
| 62 | 1610202026 | 4.94 | 5.98 | |
| Ya no disponible, sin reemplazo | ||||
| 63 | 1610905013 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 64 | 2600905032 | 4.94 | 5.98 | |
| Ya no disponible, sin reemplazo | ||||
| 65 | 1900900228 | |||
| COJINETE | ||||
| 66 | 1610301000 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 67 | 1610910064 | |||
| Pelota | ||||
| 70 | 1903230013 | 2.08 | 2.52 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 71 | 1610101011 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 72 | 2916540018 | 3.44 | 4.16 | |
| Anillo de retención | ||||
| 73 | 1614601009 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 76 | 1613435009 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 77 | 2910211021 | 1.49 | 1.80 | |
| Tornillo de placa | ||||
| 78 | 1603435050 | 1.49 | 1.80 | |
| Tornillo Para Chapa DIN 7971-B 2,9x13 | ||||
| 79 | 2910211206 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 79 | 2910211005 | 1.00 | 1.21 | |
| Bolt de Embrague | ||||
| 80 | 2603435015 | 2.08 | 2.52 | |
| Tornillo de cabeza cilíndrica | ||||
| 81 | 2603410001 | 1.49 | 1.80 | |
| Pelota | ||||
| 83 | 1903230309 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 87 | 160460102S | 1.00 | 1.21 | |
| Perno de bloqueo HKC 55 | ||||
| 94 | 1613120017 | 1.49 | 1.80 | |
| Tuerca hexagonal | ||||
| 120/20 | 2915011007 | 1.00 | 1.21 | |
| Tornillo de mariposa | ||||
| 120/30 | 1613480007 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 120/50 | 2608040014 | |||
| Tornillo de mariposa | ||||
| 120/60 | 1613480008 | 1.49 | 1.80 | |
| Aanwijzingsplaat | ||||
| 125 | 1611110353 | 0.83 | 1.00 | |
| BOORHOUDERSCHACHT | ||||
| 700 | 1617000132 | 1.00 | 1.21 | |
| Tornillo avellanado VN-HK 85 M5x10 | ||||
| 700/20 | 2603421226 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 701 | 1608571055 | |||
| BOORHOUDERSLEUTEL | ||||
| 701/7 | 1607950044 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 711 | 1617000133 | |||
| Anillo de retención | ||||
| 711/10/2 | 2604601004 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 712 | 1615439003 | |||
| Casquillo de goma Ø5-7 MM | ||||
| 712/30 | 1610312001 | 1.00 | 1.21 | |
| Casquillo de goma Ø8-10 MM | ||||
| 712/651 | 1610312002 | 1.00 | 1.21 | |
| Mango auxiliar M10 | ||||
| 720 | 1619PB4323 | 9.67 | 11.70 | |
| Ya no disponible, sin reemplazo | ||||
| 751 | 1613001005 | |||
| Ya no disponible, sin reemplazo | ||||
| 754 | 2607000122 | |||
| Ya no disponible, sin reemplazo | ||||
| 801 | 1615108040 | |||
| Armadura 220-240V | ||||
| 803 | 1614010052 | 64.67 | 78.25 | |
| Cable de alimentación | ||||
| 805 | 1607000386 | 18.94 | 22.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 811 | 1607014117 | |||
| Ya no disponible, sin reemplazo | ||||
| 814 | 1617000130 | |||
| Caja de engranajes NEGRO | ||||
| 816 | 1615806076 | 39.14 | 47.36 | |
| Ya no disponible, sin reemplazo | ||||
| 817 | 1615132031 | |||
| Manga de trinquete | ||||
| 821 | 1617000931 | 314.42 | 380.45 | |
| Golpeador | ||||
| 827 | 1617000338 | 27.81 | 33.65 | |
| Funda Protectora | ||||
| 833 | 1617000163 | 7.46 | 9.03 | |
| Ya no disponible, sin reemplazo | ||||
| 843 | 2601015047 | |||
| Cable Eléctrico | ||||
| 850 | 2604448003 | 2.08 | 2.52 | |
| Manga de aguja AGC 18 | ||||
| 866 | 1610910063 | 5.81 | 7.03 | |
