Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0603302703 (PBH200RKE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

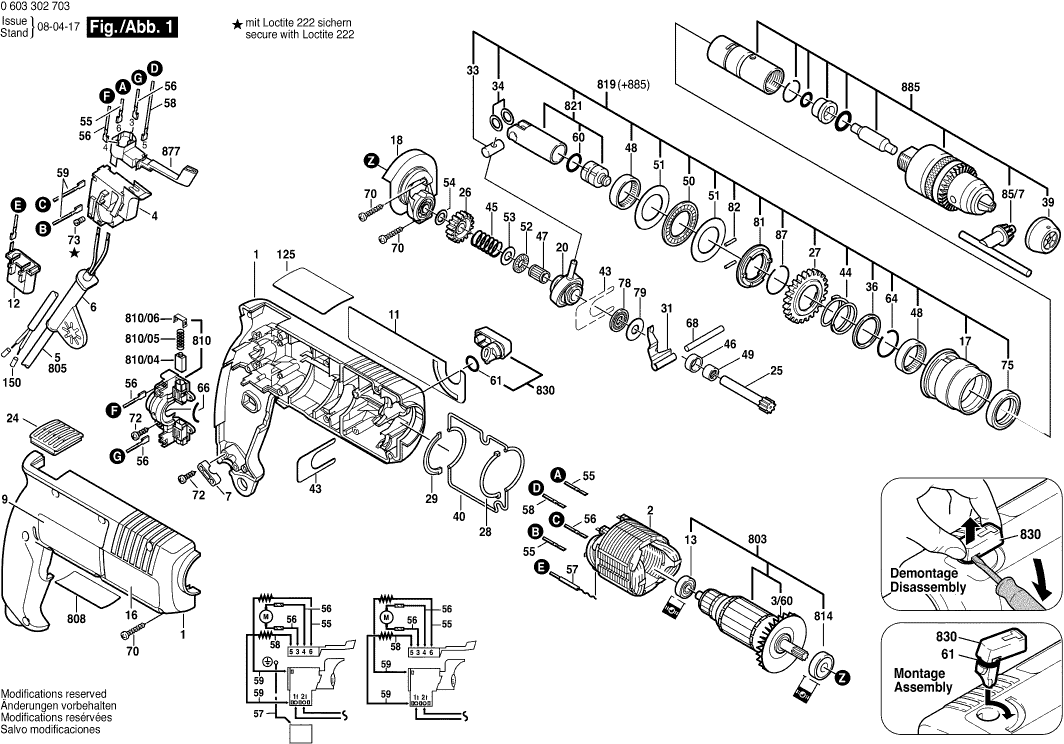

Dibujo técnico de los/las Bosch 0603302703 (PBH200RKE)
Lista de las piezas de repuesto de Bosch 0603302703 (PBH200RKE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Ya no disponible, sin reemplazo | ||||
| 1 | 1615104002 | |||
| Campo 230V | ||||
| 2 | 2604220515 | 21.30 | 25.77 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610022 | 3.71 | 4.49 | |
| Ya no disponible, sin reemplazo | ||||
| 4 | 2607200209 | |||
| OJAL | ||||
| 6 | 2600707061 | 2.86 | 3.46 | |
| Clip de cable | ||||
| 7 | 1611035005 | 2.08 | 2.52 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1611110623 | 2.87 | 3.47 | |
| Placa del fabricante GBH 2000 | ||||
| 11 | 1611110625 | 3.48 | 4.21 | |
| Ya no disponible, sin reemplazo | ||||
| 12 | 1607328040 | |||
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1610905032 | 4.94 | 5.98 | |
| Placa de Referencia | ||||
| 16 | 1611110624 | 0.83 | 1.00 | |
| Manga de guía | ||||
| 17 | 1615819013 | 7.46 | 9.03 | |
| Ya no disponible, sin reemplazo | ||||
| 18 | 1615700027 | |||
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 20 | 1615819012 | 31.42 | 38.02 | |
| Parrilla de Protección | ||||
| 24 | 1612388019 | 1.49 | 1.80 | |
| Eje Dentado Z=9 | ||||
| 25 | 1613160008 | 18.94 | 22.92 | |
| Engranaje Cilíndrico | ||||
| 26 | 1616317600 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 27 | 1616317034 | |||
| Ya no disponible, sin reemplazo | ||||
| 28 | 1611015034 | |||
| Ya no disponible, sin reemplazo | ||||
| 29 | 1611015035 | |||
| Palanca de presión | ||||
| 31 | 1611329009 | 2.86 | 3.46 | |
| Pasador del pistón | ||||
| 33 | 1613103006 | 2.86 | 3.46 | |
| Arandela de ajuste 0,4 MM DE ESPESOR | ||||
| 34 | 1610100608 | 1.49 | 1.80 | |
| Disco de soporte | ||||
| 36 | 1610102024 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 39 | 1610508020 | |||
| Ya no disponible, sin reemplazo | ||||
| 40 | 1611015033 | |||
| PLACA DE MONTAJE | ||||
| 43 | 1611031005 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 44 | 1614634002 | |||
| Resorte de compresión | ||||
| 45 | 1614610005 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 46 | 1610200014 | 1.49 | 1.80 | |
| Ensamble de rodillos de aguja | ||||
| 47 | 1610913008 | 4.18 | 5.06 | |
| Manga de aguja AGC 18 | ||||
| 48 | 1610910071 | 6.73 | 8.14 | |
| Manga de aguja AGC 18 | ||||
| 49 | 2600917003 | 2.86 | 3.46 | |
| Ensamblaje de jaula de rodillos | ||||
| 50 | 1610920002 | 3.44 | 4.16 | |
| Disco de soporte | ||||
| 51 | 1610102617 | 2.08 | 2.52 | |
| Corona de agujas axiales | ||||
| 52 | 1610920005 | 2.86 | 3.46 | |
| Disco de soporte | ||||
| 53 | 1610100602 | 1.49 | 1.80 | |
| Chapa de compensación 0,6 MM DE ESPESOR | ||||
| 54 | 1610100604 | 1.49 | 1.80 | |
| Arandela de Compensación 1,0 MM DE GROSOR | ||||
| 54 | 1610100606 | 1.49 | 1.80 | |
| Arandela de Compensación 1,2 MM DE GROSOR | ||||
| 54 | 1610100607 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 55 | 2604448096 | |||
| Cable de conexión | ||||
| 56 | 1614448014 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 57 | 1607328040 | |||
| Cable de conexión | ||||
| 58 | 2604448034 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 59 | 2604448060 | |||
| Ya no disponible, sin reemplazo | ||||
| 60 | 1610210086 | |||
| Anillo O | ||||
| 61 | 1610210046 | 2.08 | 2.52 | |
| Ya no disponible, sin reemplazo | ||||
| 64 | 1614601007 | |||
| Parachoques de goma | ||||
| 66 | 1610026001 | 1.00 | 1.21 | |
| Pasador Cilíndrico | ||||
| 68 | 2917550133 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 70 | 2912401022 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 72 | 2912401019 | 1.00 | 1.21 | |
| Tornillo de cabeza cilíndrica | ||||
| 73 | 2603410001 | 1.49 | 1.80 | |
| Anillo de sello del eje | ||||
| 75 | 1610283019 | 7.46 | 9.03 | |
| Ensamblaje de jaula de rodillos | ||||
| 78 | 1610920006 | 2.86 | 3.46 | |
| Disco de soporte | ||||
| 79 | 1610100609 | 1.49 | 1.80 | |
| Embrague de sobrecarga | ||||
| 81 | 1616409006 | 15.26 | 18.46 | |
| Pasador Cilíndrico | ||||
| 82 | 1613100019 | 1.49 | 1.80 | |
| Llave de mandril | ||||
| 85/7 | 2607950007 | 6.73 | 8.14 | |
| Anillo de retención | ||||
| 87 | 1614601010 | 1.24 | 1.50 | |
| Tuerca hexagonal | ||||
| 120/20 | 2915011007 | 1.00 | 1.21 | |
| Tornillo de mariposa | ||||
| 120/30 | 1613480007 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 120/50 | 2608040014 | |||
| Tornillo de mariposa | ||||
| 120/60 | 1613480008 | 1.49 | 1.80 | |
| Placa del fabricante INSTRUCCIONES DE TRABAJO | ||||
| 125 | 1611110345 | 2.38 | 2.88 | |
| Ya no disponible, sin reemplazo | ||||
| 702 | 1617000133 | |||
| Anillo de retención | ||||
| 702/10/2 | 2604601004 | 1.49 | 1.80 | |
| Ya no disponible, sin reemplazo | ||||
| 703 | 1615439003 | |||
| Casquillo de goma Ø5-7 MM | ||||
| 703/30 | 1610312001 | 1.00 | 1.21 | |
| Casquillo de goma Ø8-10 MM | ||||
| 703/651 | 1610312002 | 1.00 | 1.21 | |
| Mango auxiliar M10 | ||||
| 720 | 1619PB4323 | 9.67 | 11.70 | |
| Ya no disponible, sin reemplazo | ||||
| 750 | 2605438290 | |||
| Ya no disponible, sin reemplazo | ||||
| 752 | 1613001005 | |||
| HAMERBOOR | ||||
| 753 | 1618596166 | 1.00 | 1.21 | |
| Ya no disponible, sin reemplazo | ||||
| 754 | 2607000122 | |||
| Ya no disponible, sin reemplazo | ||||
| 803 | 1614010076 | |||
| Cable de alimentación | ||||
| 805 | 1607000227 | 23.90 | 28.92 | |
| Placa de identificación | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| Ya no disponible, sin reemplazo | ||||
| 810 | 2609992600 | |||
| Ya no disponible, sin reemplazo | ||||
| 810/04 | 1617014117 | |||
| Resorte de compresión | ||||
| 810/05 | 2604611026 | 1.49 | 1.80 | |
| Capucha de trinquete | ||||
| 810/06 | 2601322013 | 1.49 | 1.80 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 814 | 1610905048 | 8.35 | 10.10 | |
| Juego de piezas | ||||
| 819 | 1617000964 | 248.72 | 300.95 | |
| Pistón del martillo | ||||
| 821 | 1617000175 | 21.73 | 26.29 | |
| Ya no disponible, sin reemplazo | ||||
| 830 | 1617000177 | |||
| Interruptor | ||||
| 877 | 2607200231 | 14.94 | 18.08 | |
| Juego de piezas | ||||
| 885 | 1617000959 | 179.65 | 217.38 | |
