Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603C44420 (PBH2500SRE)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

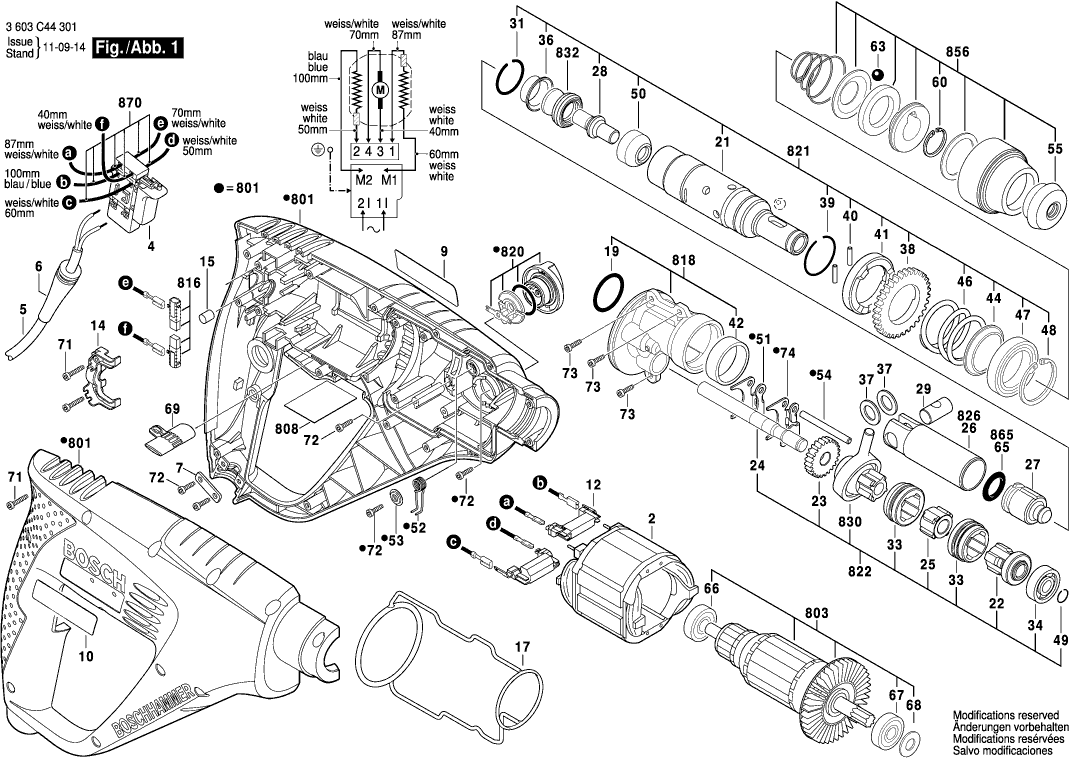

Dibujo técnico de los/las Bosch 3603C44420 (PBH2500SRE)
Lista de las piezas de repuesto de Bosch 3603C44420 (PBH2500SRE)
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Campo 230V | ||||
| 2 | 1619P08300 | 21.30 | 25.77 | |
| Interruptor | ||||
| 4 | 1617200515 | 12.82 | 15.51 | |
| Cable de alimentación | ||||
| 5 | 3607030489 | 31.42 | 38.02 | |
| Cable de alimentación | ||||
| 5 | 1619P13271 | 10.90 | 13.19 | |
| OJAL | ||||
| 6 | 1619P09295 | 2.40 | 2.90 | |
| Clip de cable | ||||
| 7 | 1611035007 | 1.00 | 1.21 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619P07468 | 2.40 | 2.90 | |
| Placa del fabricante GBH 2000 | ||||
| 10 | 1619P07469 | 2.40 | 2.90 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 12 | 1617328032 | 7.46 | 9.03 | |
| Puente de cojinete | ||||
| 14 | 1615806187 | 2.08 | 2.52 | |
| Parachoques de goma | ||||
| 15 | 2603100056 | 1.49 | 1.80 | |
| Disco de sellado | ||||
| 17 | 1611015054 | 6.73 | 8.14 | |
| Anillo O | ||||
| 19 | 1610210184 | 1.00 | 1.21 | |
| Tubo del martillo | ||||
| 21 | 1615806188 | 27.81 | 33.65 | |
| Arandela 8X21X1 | ||||
| 22 | 1619P01786 | 9.67 | 11.70 | |
| Engranaje Cilíndrico | ||||
| 23 | 1616317070 | 8.35 | 10.10 | |
| EJE DE TRANSMISIÓN | ||||
| 24 | 1613101010 | 5.81 | 7.03 | |
| Koppelingsnaaf | ||||
| 25 | 1619PS5783 | 4.94 | 5.98 | |
| Cubo de acoplamiento | ||||
| 25 | 1619P01784 | 1.90 | 2.30 | |
| Pistón del martillo | ||||
| 26 | 1618700083 | 9.67 | 11.70 | |
| Golpeador | ||||
| 27 | 1618710085 | 9.67 | 11.70 | |
| Pasador de golpe | ||||
| 28 | 1613124084 | 4.18 | 5.06 | |
| Pasador del pistón | ||||
| 29 | 1613100034 | 2.86 | 3.46 | |
| Anillo de retención | ||||
| 31 | 1614601053 | 1.00 | 1.21 | |
| Elemento de conmutación | ||||
| 33 | 1619P01785 | 2.08 | 2.52 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 34 | 1610905034 | 6.73 | 8.14 | |
| Placa de bloqueo | ||||
| 36 | 1610551008 | 2.18 | 2.64 | |
| Disco de Guía | ||||
| 37 | 1610100016 | 1.49 | 1.80 | |
| Engranaje Cilíndrico | ||||
| 38 | 1619P13665 | 7.46 | 9.03 | |
| Anillo de retención | ||||
| 39 | 1614601055 | 1.00 | 1.21 | |
| Pasador Cilíndrico | ||||
| 40 | 1613100032 | 1.00 | 1.21 | |
| Disco de Trinquete | ||||
| 41 | 1610102072 | 5.81 | 7.03 | |
| COJINETE DE MANGA | ||||
| 42 | 1610301004 | 3.44 | 4.16 | |
| Disco de soporte | ||||
| 44 | 1619P14179 | 1.49 | 1.80 | |
| Resorte de compresión | ||||
| 46 | 1614630002 | 3.44 | 4.16 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 47 | 1610905035 | 16.79 | 20.32 | |
| Anillo de retención | ||||
| 48 | 1614601054 | 1.49 | 1.80 | |
| Anillo de retención | ||||
| 49 | 1619P00829 | 1.00 | 1.21 | |
| Casquillo de guía STM 1800 | ||||
| 50 | 1619P11562 | 9.67 | 11.70 | |
| Arandela de empuje | ||||
| 50 | 1600A00FL3 | 2.86 | 3.46 | |
| PLACA DE INTERRUPTOR | ||||
| 51 | 1619P01787 | 1.00 | 1.21 | |
| Resorte en espiral | ||||
| 52 | 1619P01789 | 1.00 | 1.21 | |
| Disco de presión | ||||
| 53 | 1619P00828 | 1.00 | 1.21 | |
| VARILLA DE GUIADO | ||||
| 54 | 1613100033 | 1.49 | 1.80 | |
| Tapa protectora | ||||
| 55 | 1610508052 | 1.49 | 1.80 | |
| Anillo de bloqueo | ||||
| 60 | 2916659006 | 1.32 | 1.60 | |
| Pelota | ||||
| 63 | 1903230013 | 2.08 | 2.52 | |
| O-Ring | ||||
| 65 | 1610210186 | 2.08 | 2.52 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 66 | 1900905029 | 18.94 | 22.92 | |
| RODAMIENTO DE BOLAS | ||||
| 67 | 1610905033 | 8.35 | 10.10 | |
| Arandela plana | ||||
| 68 | 1614601052 | 1.00 | 1.21 | |
| Interruptor | ||||
| 69 | 1613231025 | 1.00 | 1.21 | |
| Tornillo de placa | ||||
| 71 | 1619P00219 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 72 | 1619P00220 | 1.00 | 1.21 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 73 | 2914201483 | 1.00 | 1.21 | |
| PLACA DE INTERRUPTOR | ||||
| 74 | 1619P01788 | 1.49 | 1.80 | |
| Mango auxiliar M10 | ||||
| 651 | 2602025125 | 9.67 | 11.70 | |
| Ya no disponible, sin reemplazo | ||||
| 652 | 2609005615 | |||
| Mandril con llave | ||||
| 655 | 1618571031 | 34.82 | 42.13 | |
| Llave de mandril | ||||
| 655/872 | 2607950007 | 6.73 | 8.14 | |
| Conjunto de carcasa TID 18 ET-BG | ||||
| 801 | 1619P01768 | 21.30 | 25.77 | |
| Armazón | ||||
| 803 | 1619P08993 | 58.03 | 70.22 | |
| Cable de alimentación | ||||
| 805 | 3607030489 | 31.42 | 38.02 | |
| Placa de identificación | ||||
| 808 | 1619P07465 | 2.40 | 2.90 | |
| KIT DE SERVICIO 115V | ||||
| 816 | 1619P01777 | 9.47 | 11.46 | |
| Brida Intermedia | ||||
| 818 | 1619P01772 | 12.82 | 15.51 | |
| Botón de interruptor | ||||
| 820 | 1619P01782 | 3.44 | 4.16 | |
| Tubo del martillo | ||||
| 821 | 1619P01773 | 43.12 | 52.18 | |
| Eje de Transmisión | ||||
| 822 | 1619P01778 | 34.82 | 42.13 | |
| Pistón del martillo | ||||
| 826 | 1618700083 | 9.67 | 11.70 | |
| Rodamiento de Transmisión En Dibujo Pos.830 | ||||
| 830 | 1619P01775 | 21.30 | 25.77 | |
| Casquillo de goma | ||||
| 832 | 1610508051 | 4.18 | 5.06 | |
| Funda Protectora | ||||
| 856 | 1619P02182 | 9.67 | 11.70 | |
| O-Ring | ||||
| 865 | 1610210186 | 2.08 | 2.52 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 870 | 1619P01776 | 5.81 | 7.03 | |
| Bloqueo | ||||
| 891 | 1619P00832 | 1.49 | 1.80 | |
