Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603C93200 ( PBH3000FRE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

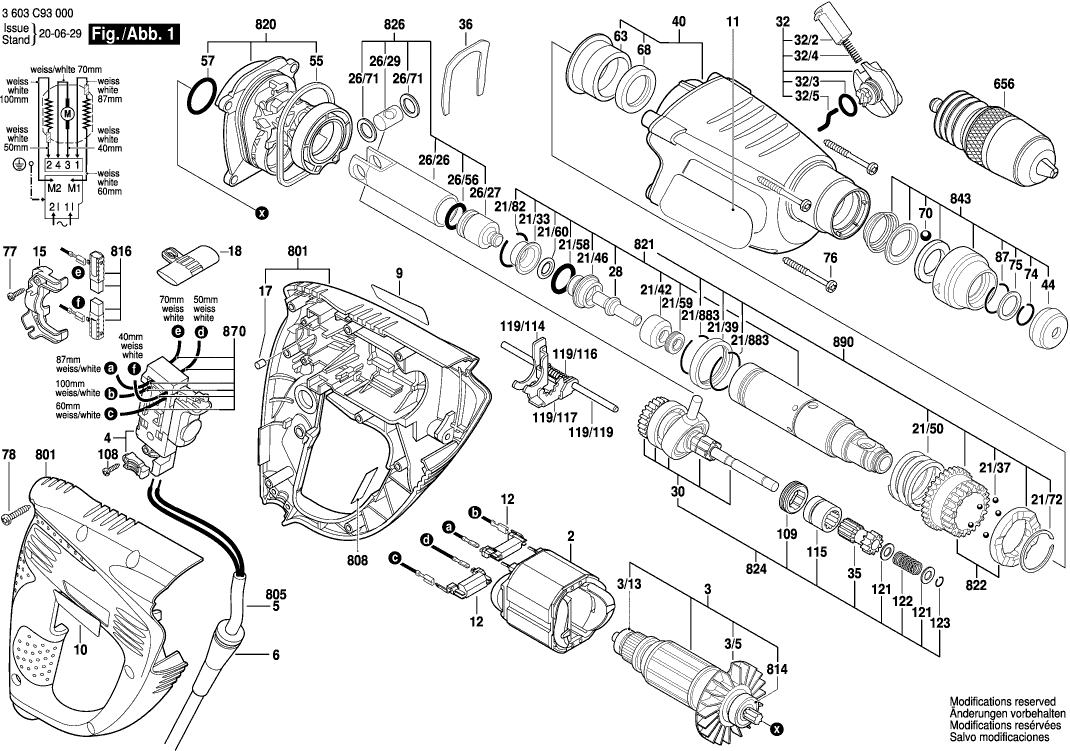

Dibujo técnico de los/las Bosch 3603C93200 ( PBH3000FRE )

Lista de las piezas de repuesto de Bosch 3603C93200 ( PBH3000FRE )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 1614220193 18.19 22.01
Armazón
3 1614010251 49.56 59.97
RODAMIENTO DE BOLAS OSC 18
3/13 1610905032 4.10 4.96
Ventilador Sunon PMD2412PMB1-A
3/5 1616610094 1.70 2.06
Interruptor
4 1617200111 23.75 28.74
OJAL
6 2600703018 1.94 2.35
Placa del fabricante GBH 2000
9 1611110Z09 1.94 2.35
Placa del fabricante GBH 2000
10 1611110Z10 1.94 2.35
Placa de Referencia
11 1611110Z13 1.94 2.35
Filtro de interferencias TURBO II R1 ET-BG
12 1617328032 5.83 7.05
Puente de cojinete
15 1615808099 2.71 3.28
Parachoques de goma
17 2603100056 1.18 1.43
Interruptor
18 1613231025 0.83 1.00
Casquillo de sujeción
21/33 1610590014 1.70 2.06
Pelota
21/37 1903230007 1.18 1.43
Arandela de Fricción
21/39 1610102078 2.24 2.71
Arandela de empuje
21/42 1610102073 4.10 4.96
Casquillo de guía STM 1800
21/46 1610390051 5.33 6.45
Resorte de compresión
21/50 1614643019 1.94 2.35
Anillo O
21/58 1610210178 1.18 1.43
Sello de labio del eje rotatorio
21/59 1610283035 4.70 5.69
Anillo O
21/60 1610210176 0.83 1.00
Anillo de retención
21/72 1604601027 0.83 1.00
Anillo de retención
21/82 1614601057 0.83 1.00
Anillo de retención
21/883 1604601028 0.83 1.00
Pistón del martillo
26/26 1618700089 11.88 14.37
Golpeador
26/27 1610311018 13.93 16.86
Pasador del pistón
26/29 1613105012 2.71 3.28
Anillo O
26/56 1610210187 1.70 2.06
Arandela de ajuste 0,4 MM DE ESPESOR
26/71 1610101011 1.18 1.43
Pasador de golpe
28 1613124081 7.58 9.17
Rodamiento de Transmisión En Dibujo Pos.830
30 1617000601 55.25 66.85
Manija de Abrazadera
32 1612026136 4.70 5.69
Botón de interruptor
32/2 1612026035 1.18 1.43
Anillo O
32/3 1610210200 0.83 1.00
Resorte de compresión
32/4 1614611006 2.71 3.28
Pasador de conducción
32/5 1614690006 0.83 1.00
Casquillo de sujeción
33 1610590014 1.70 2.06
Manga de engranaje
35 1616328051 8.45 10.22
PLACA DE MONTAJE
36 1611016003 1.70 2.06
Pelota
37 1903230007 1.18 1.43
Arandela de Fricción
39 1610102078 2.24 2.71
Caja de engranajes
40 1617000V99 26.84 32.48
Arandela de empuje
42 1610102073 4.10 4.96
Tapa protectora
44 1610508047 1.70 2.06
Casquillo de guía STM 1800
46 1610390051 5.33 6.45
Resorte de compresión
50 1614643019 1.94 2.35
Anillo O
55 1610290108 1.18 1.43
Anillo O
57 1610210068 1.18 1.43
Anillo O
58 1610210178 1.18 1.43
Sello de labio del eje rotatorio
59 1610283035 4.70 5.69
Anillo O
60 1610210176 0.83 1.00
COJINETE DE MANGA
63 1610202026 4.10 4.96
Anillo de sello del eje
68 1610283019 5.83 7.05
Pelota
70 1903230013 1.70 2.06
Anillo de retención
72 1604601027 0.83 1.00
Anillo de retención
74 1614601027 0.83 1.00
Arandela de retención 1,8 MM DE ESPESOR
75 1610101629 0.83 1.00
Tornillo para roscar M6x25 MM
76 160343000A 0.83 1.00
Tornillo de engrase AW 10 3x25
77 1613435034 0.83 1.00
Tornillo Torx con cabeza ovalada 4x30
78 2603490023 0.83 1.00
Anillo de retención
82 1614601057 0.83 1.00
Anillo de retención
87 160460102S 0.83 1.00
Tornillo de engrase AW 10 3x25
108 1613435034 0.83 1.00
Elemento de conmutación
109 1615820098 1.70 2.06
Elemento de conmutación
115 1615820099 2.71 3.28
PLACA DE INTERRUPTOR
119/114 1601021007 1.70 2.06
Resorte de compresión
119/116 1614643021 1.18 1.43
PLACA DE INTERRUPTOR
119/117 1601021008 1.70 2.06
VARILLA DE GUIADO
119/119 1613023002 2.24 2.71
Mango auxiliar M10
120 2602025125 7.58 9.17
Arandela de compensación
121 1610100613 0.83 1.00
Resorte de compresión
122 1614643022 0.83 1.00
Anillo de retención
123 2916540004 0.83 1.00
Tope de profundidad TSF 55 EBQ
651 2609005615 3.31 4.01
Mandril sin llave
656 1618571033 55.25 66.85
Carcasa del motor
801 1617000V97 23.75 28.74
Cable de alimentación
805 1614460026 13.93 16.86
Placa de identificación
808 160111A3H6 1.94 2.35
RODAMIENTO DE BOLAS OSC 18
814 1610905048 6.54 7.91
KIT DE SERVICIO 115V
816 1617014146 9.53 11.53
Brida Intermedia
820 1617000V98 18.19 22.01
Tubo del martillo
821 1617000606 60.65 73.39
Kit de embrague
822 1617000A41 8.45 10.22
BARRA TOMMY
824 1617000608 67.25 81.37
Pistón del martillo
826 1617000604 26.84 32.48
Rodamiento de Transmisión En Dibujo Pos.830
830 1617000601 55.25 66.85
Caja de engranajes
840 1617000V99 26.84 32.48
Funda Protectora
843 1617000531 8.45 10.22
Cable de conexión MX 1200/2 E EF
870 1619P01776 4.70 5.69
Anillo de retención
883 1604601028 0.83 1.00
Tubo del martillo
890 1617000605 73.72 89.20
Pestillo de parada
895 1615438457 5.33 6.45
