Bosch Pbh 380 dibujos técnicos y piezas de repuesto

Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0611227999 (PBH380)'. Desde aquí podrá pedir todas las piezas deseadas directamente.Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

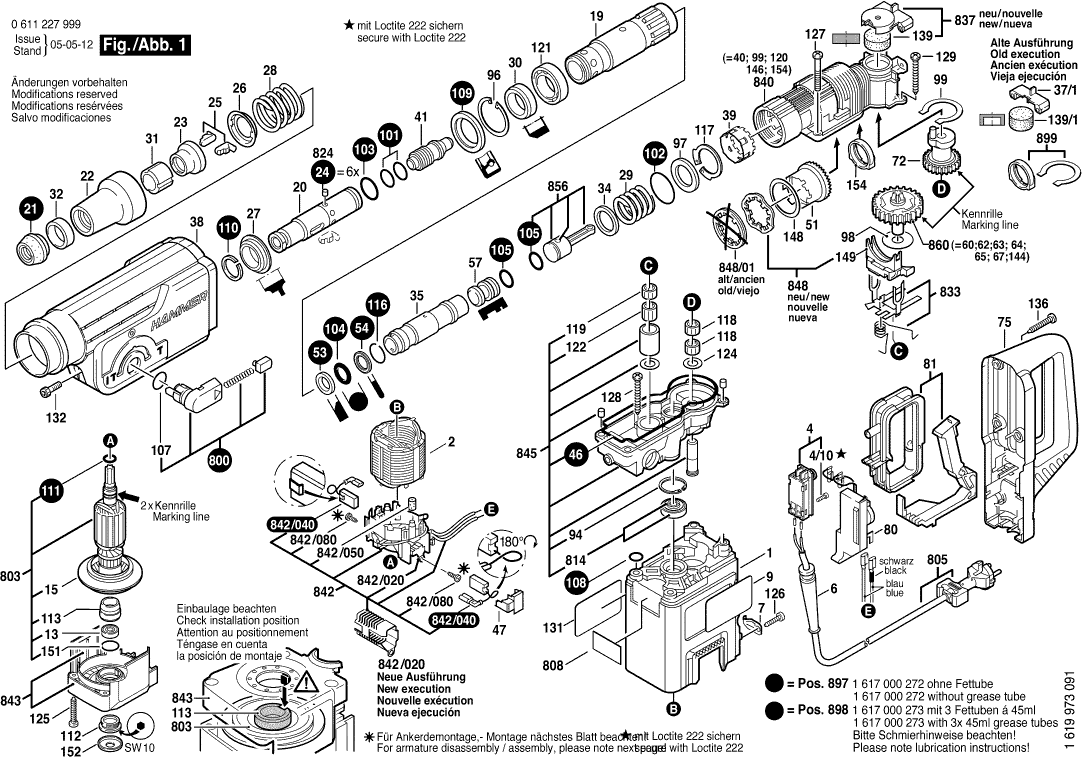

Dibujo técnico de los/las Bosch 0611227999 (PBH380)

Lista de las piezas de repuesto de Bosch 0611227999 (PBH380)

Pos.	Descripción	Precio con el IVA excluido	Precio con el IVA incluido
Los precios mostrados incluyen el IVA

Ya no disponible, sin reemplazo
1	1615102142

Campo 230V
2	1604220343	34.82	42.13

Interruptor
4	1617200048	16.79	20.32

Tornillo de cabeza cilíndrica
4/10	2910011088	1.00	1.21

OJAL
6	1610703053	2.40	2.90

Abrazadera de sujeción
7	1601302018	1.49	1.80

Placa del fabricante GBH 2000
9	1611110672	2.38	2.88

RODAMIENTO DE BOLAS OSC 18
13	1610900025	13.90	16.82

Ya no disponible, sin reemplazo
15	1616610071

Tubo de guía
19	1615806121	89.25	107.99

Ya no disponible, sin reemplazo
20	1618597071

Tapa protectora
21	1610508017	3.44	4.16

Ya no disponible, sin reemplazo
22	1610591009

Manga de parada
23	1610520001	11.37	13.76

Dispositivo de parada
25	1612300027	10.90	13.19

Disco de control
26	1610290025	6.73	8.14

Ya no disponible, sin reemplazo
27	1610222008

Resorte de compresión
28	1614621000	2.86	3.46

Resorte de compresión
29	1614616008	2.18	2.64

Placa de cojinete
30	1610250007	11.94	14.45

Ya no disponible, sin reemplazo
31	1610390015

Ya no disponible, sin reemplazo
32	1610202016

Disco de soporte
34	1610102622	1.00	1.21

Tubo del martillo
35	1615806089	100.27	121.33

Capó de Cobertura AZUL
38	1615190064	13.58	16.43

Anillo de embrague
39	1610290024	6.96	8.42

Ya no disponible, sin reemplazo
41	1613124036

Ya no disponible, sin reemplazo
46	1611015036

Cubierta
47	1610591012	1.32	1.60

Engranaje de corona Z=37
51	1616333023	111.64	135.08

Ya no disponible, sin reemplazo
53	1610190023

Ya no disponible, sin reemplazo
54	1610101014

Golpeador
57	1618710053	15.26	18.46

Rueda dentada excéntrica Z=35
72	1616337004	72.96	88.28

Manija AZUL
75	1615132059	11.94	14.45

Ya no disponible, sin reemplazo
80	1617233024

Trinquete de conmutación
81	1612026055	7.32	8.86

Mango auxiliar M10
84	160202507H	10.90	13.19

Mango auxiliar M10
84	1612025060	7.46	9.03

Abrazadera de soporte Ø 70 MM
85	1618040056	4.12	4.99

Tornillo de cabeza de martillo M8x80 MM
86	1613490001	8.35	10.10

Banda de sujeción Ø70 MM
87	1611316008	9.67	11.70

Anillo de bloqueo
94	1610119007	1.24	1.50

Anillo de bloqueo
96	2916660024	4.94	5.98

Anillo de ajuste DIN 988-45x55
97	2916190284	0.83	1.00

Arandela de Fricción 0,5 MM DE ESPESOR
98	1610101622	2.00	2.42

PLACA DE MONTAJE
99	1610190030	3.04	3.68

Anillo O
101	1610210094	2.52	3.05

Ya no disponible, sin reemplazo
102	1610210095

Ya no disponible, sin reemplazo
103	1610210100

Ya no disponible, sin reemplazo
104	1610210093

Anillo O
105	1610210096	2.52	3.05

Anillo O
107	1610210116	2.86	3.46

Anillo O
108	1900210103	2.86	3.46

Sello de labio del eje rotatorio
109	1610283028	5.27	6.38

Ya no disponible, sin reemplazo
110	1610116003

Ya no disponible, sin reemplazo
111	1610210081

Ya no disponible, sin reemplazo
112	1613461001

COJINETE
113	1610501036	7.32	8.86

Anillo de bloqueo
116	1610116004	1.49	1.80

Anillo de bloqueo
117	1610119008	1.32	1.60

Ya no disponible, sin reemplazo
118	1610913009

Ensamble de rodillos de aguja
119	1610913011	5.96	7.21

Ya no disponible, sin reemplazo
121	1610905014

Ensamble de rodillos de aguja
122	1610913029	4.18	5.06

Ya no disponible, sin reemplazo
124	1610101008

Tornillo de Chapa DIN7981-ST4,8x25-C-Z
125	2912401036	0.83	1.00

Tornillo de placa
126	2910211019	1.00	1.21

Tornillo de engrase AW 10 3x25
127	2912311166	1.00	1.21

Tornillo de placa
128	2910211037	1.49	1.80

Tornillo de placa
129	2912401037	1.00	1.21

Placa del fabricante GBH 2000
131	1611110673	2.52	3.05

Tornillo microencapsulado
132	2914551117	1.49	1.80

Tornillo de placa
136	2910211236	1.00	1.21

Ya no disponible, sin reemplazo
139	1610005002

Arandela de compensación 0,2 MM DE ESPESOR
148	1610102627	2.00	2.42

Lámina compensadora 0,3 MM DE ESPESOR
148	1610102633	2.00	2.42

Pieza de Adaptación
149	1612388021	3.48	4.21

Ya no disponible, sin reemplazo
151	2600210028

Ya no disponible, sin reemplazo
152	1610508030

Ya no disponible, sin reemplazo
154	1610222010

Ya no disponible, sin reemplazo
750	2605438314

Extra Handgreep
784	2602025062	0.83	1.00

Ya no disponible, sin reemplazo
800	1617000945

Ya no disponible, sin reemplazo
803	1614010186

Cable de alimentación
805	1607000227	23.90	28.92

Placa de identificación
808	160111A3H3	2.40	2.90

Ya no disponible, sin reemplazo
814	1617000822

Rodillo Cilíndrico
824	1617000271	4.58	5.54

Horquilla de Control
833	1617000949	21.73	26.29

Ya no disponible, sin reemplazo
837	1617000291

Caja de Mecanismo de Impacto
840	1617000811	58.79	71.14

Ya no disponible, sin reemplazo
842	1614336009

Ya no disponible, sin reemplazo
842/020	1614336043

KIT DE SERVICIO 115V
842/040	1617014122	15.61	18.89

Parachoques de goma
842/050	1613212004	3.04	3.68

Tornillo de placa
842/080	2912401005	1.00	1.21

Ya no disponible, sin reemplazo
843	1615808078

Caja de engranajes
845	1617000962	111.64	135.08

Manga del embrague
848	1617000415	21.73	26.29

Ya no disponible, sin reemplazo
856	1617000999

Ya no disponible, sin reemplazo
860	1617000817

Ya no disponible, sin reemplazo
897	1617000272

Ya no disponible, sin reemplazo
898	1617000273

PLACA DE MONTAJE
899	1617000293	10.34	12.51
