Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603CA4002 ( PEX4000AE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

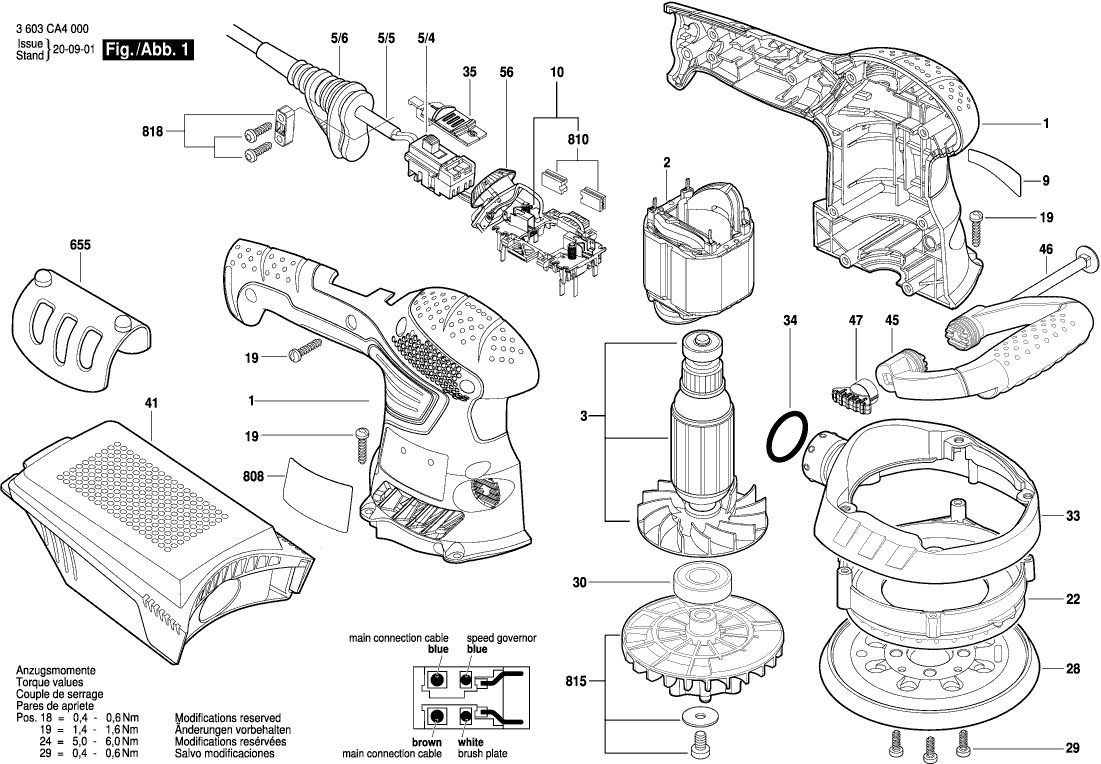

Dibujo técnico de los/las Bosch 3603CA4002 ( PEX4000AE )
Lista de las piezas de repuesto de Bosch 3603CA4002 ( PEX4000AE )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Sección de la carcasa | ||||
| 1 | 2609004181 | 18.19 | 22.01 | |
| Campo 230V | ||||
| 2 | 2609007868 | 13.93 | 16.86 | |
| Armazón | ||||
| 3 | 2609007867 | 26.84 | 32.48 | |
| Interruptor | ||||
| 5/4 | 1607200254 | 5.33 | 6.45 | |
| Cable de alimentación | ||||
| 5/5 | 2604460259 | 10.73 | 12.98 | |
| OJAL | ||||
| 5/6 | 2609003080 | 1.18 | 1.43 | |
| Clip de cable | ||||
| 7 | 2601035004 | 1.70 | 2.06 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 160111C0B9 | 1.94 | 2.35 | |
| PORTACEPILLO | ||||
| 10 | 2609004170 | 6.54 | 7.91 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 18 | 2603490021 | 0.83 | 1.00 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Soporte | ||||
| 22 | 2609004915 | 6.54 | 7.91 | |
| Placa de lijadora | ||||
| 28 | 2609004175 | 15.71 | 19.01 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 29 | 2610386516 | 1.18 | 1.43 | |
| Rodamiento de bolas en anillo | ||||
| 30 | 2609005686 | 7.58 | 9.17 | |
| Campana de extracción | ||||
| 33 | 2609004509 | 12.41 | 15.02 | |
| Anillo O | ||||
| 34 | 160021007J | 1.18 | 1.43 | |
| Guía crosshd. MFK 700/B | ||||
| 35 | 2609004171 | 0.83 | 1.00 | |
| Contenedor de polvo | ||||
| 41 | 2609005842 | 10.73 | 12.98 | |
| Mango auxiliar M10 | ||||
| 45 | 2609004187 | 8.45 | 10.22 | |
| Tornillo de cabeza plana | ||||
| 46 | 2609004696 | 1.70 | 2.06 | |
| BOTÓN | ||||
| 47 | 2609004188 | 0.83 | 1.00 | |
| Actuador de RPM 230-240V | ||||
| 56 | 1607233419 | 15.71 | 19.01 | |
| Elemento de posicionamiento | ||||
| 655 | 2609004646 | 2.24 | 2.71 | |
| Placa de identificación | ||||
| 808 | 160111A7J4 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2609000246 | 5.33 | 6.45 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 815 | 2609005197 | 33.45 | 40.47 | |
| Ya no disponible, sin reemplazo | ||||
| 818 | 1607000E4B | |||
