Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603C98000 ( PFZ500E )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

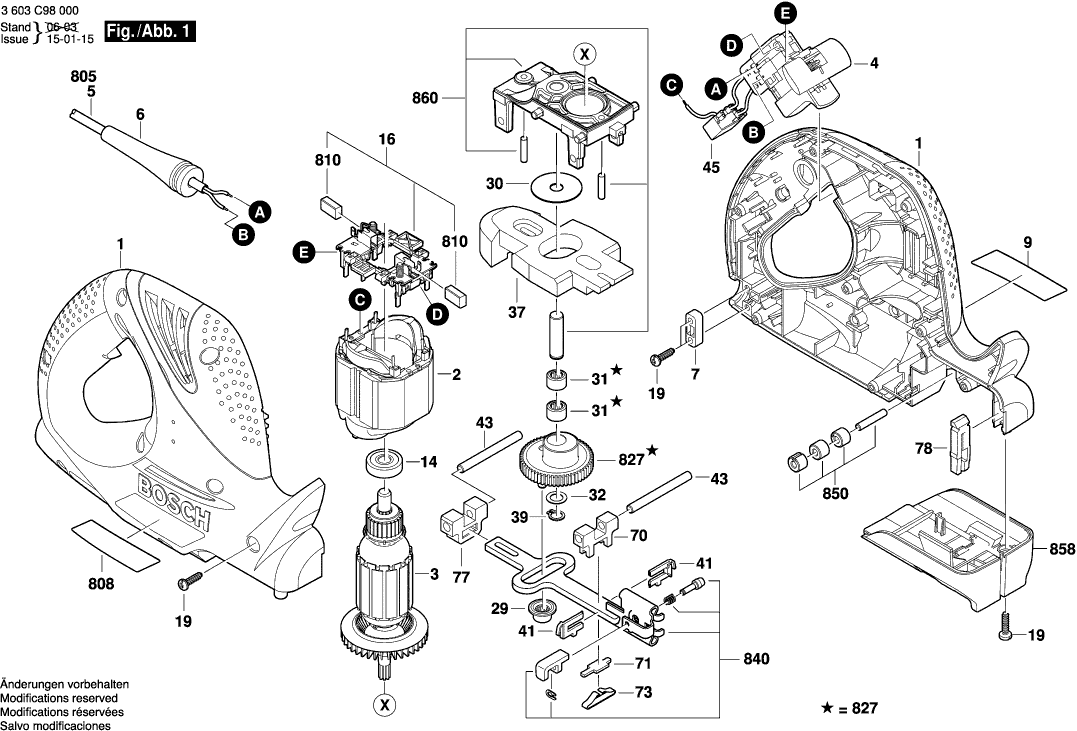

Dibujo técnico de los/las Bosch 3603C98000 ( PFZ500E )
Lista de las piezas de repuesto de Bosch 3603C98000 ( PFZ500E )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Caja de carcasa DUO 110 - Conjunto | ||||
| 1 | 2609000751 | 20.42 | 24.71 | |
| Ya no disponible, sin reemplazo | ||||
| 2 | 2604220601 | |||
| Armazón | ||||
| 3 | 2604011305 | 29.75 | 36.00 | |
| Interruptor | ||||
| 4 | 2607200631 | 26.84 | 32.48 | |
| Cable de alimentación | ||||
| 5 | 2609001429 | 7.58 | 9.17 | |
| OJAL | ||||
| 6 | 2609002019 | 1.94 | 2.35 | |
| Clip de cable | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 2609000782 | 2.24 | 2.71 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 2600905046 | 8.45 | 10.22 | |
| Placa del cepillo | ||||
| 16 | 2609001171 | 10.73 | 12.98 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Manga de aguja AGC 18 | ||||
| 29 | 2600914022 | 5.33 | 6.45 | |
| Arandela de compensación | ||||
| 30 | 2600101048 | 1.18 | 1.43 | |
| Manga de aguja AGC 18 | ||||
| 31 | 2600917003 | 2.24 | 2.71 | |
| Arandela de compensación | ||||
| 32 | 2600101077 | 1.18 | 1.43 | |
| Contrapeso | ||||
| 37 | 2609000787 | 12.41 | 15.02 | |
| Anillo de bloqueo | ||||
| 39 | 2916640005 | 0.83 | 1.00 | |
| Disco de sellado | ||||
| 41 | 2609001156 | 1.94 | 2.35 | |
| Indicador DF 700 | ||||
| 43 | 2603201089 | 4.70 | 5.69 | |
| Filtro de interferencias TURBO II R1 ET-BG | ||||
| 45 | 2609001375 | 5.83 | 7.05 | |
| COJINETE DE MANGA | ||||
| 70 | 2609001160 | 4.10 | 4.96 | |
| Elemento de presión | ||||
| 71 | 2609001161 | 0.83 | 1.00 | |
| Resorte de compresión | ||||
| 73 | 2609001163 | 0.83 | 1.00 | |
| COJINETE DE MANGA | ||||
| 77 | 2609001435 | 4.10 | 4.96 | |
| Guía Lateral | ||||
| 78 | 2609001855 | 3.31 | 4.01 | |
| Placa de identificación | ||||
| 808 | 2609000778 | 2.71 | 3.28 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 2610391290 | 6.54 | 7.91 | |
| Rueda dentada excéntrica | ||||
| 827 | 2609001552 | 36.85 | 44.59 | |
| Barra de elevación | ||||
| 840 | 2609001553 | 67.25 | 81.37 | |
| Receptáculo | ||||
| 850 | 2609001554 | 15.71 | 19.01 | |
| Cubierta Protectora | ||||
| 858 | 1600A0034U | 5.33 | 6.45 | |
| Puente de cojinete | ||||
| 860 | 2609001556 | 33.45 | 40.47 | |
