Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 0603997757 ( PFZ550PE )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

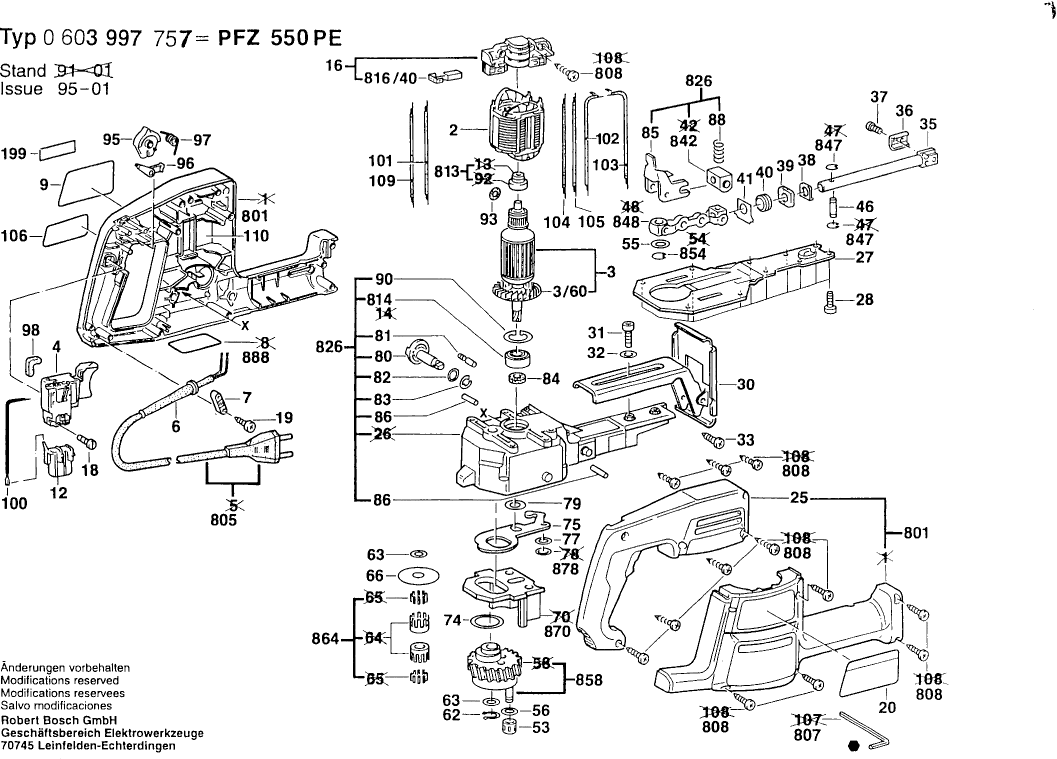

Dibujo técnico de los/las Bosch 0603997757 ( PFZ550PE )

Lista de las piezas de repuesto de Bosch 0603997757 ( PFZ550PE )

Pos. Descripción Precio con el IVA excluido Precio con el IVA incluido
Los precios mostrados incluyen el IVA
Campo 230V
2 2604220447 20.42 24.71
Armazón 220V
3 2604010715 36.85 44.59
Ventilador Sunon PMD2412PMB1-A
3/60 2606610049 1.70 2.06
Ya no disponible, sin reemplazo
4 2607200218
OJAL
6 2600703012 2.24 2.71
Clip de cable
7 2601035001 1.18 1.43
Pegatina LADO SOL
9 2601110709 1.18 1.43
Ya no disponible, sin reemplazo
12 2607329114
Ya no disponible, sin reemplazo
16 2609992612
Tornillo de cabeza cilíndrica
18 2603410001 1.18 1.43
Tornillo auto roscante DIN 7981-ST3,9x16-C-H
19 2910611019 2.24 2.71
Pegatina LADO SOMBRA
20 2601110710 1.18 1.43
Cubierta de la carcasa VERDE
25 2605500099 7.58 9.17
Cubierta del engranaje
27 2605500100 3.31 4.01
Tornillo para roscar M6x25 MM
28 2603410048 1.18 1.43
Ya no disponible, sin reemplazo
30 2608000074
Ya no disponible, sin reemplazo
31 2910141152
Arandela plana
32 3600100002 0.83 1.00
Ya no disponible, sin reemplazo
33 2910601318
Ya no disponible, sin reemplazo
35 2600780017
Ya no disponible, sin reemplazo
36 2601321012
Tornillo de cabeza hexagonal
37 2910405154 0.83 1.00
Disco de sellado
38 2601334002 1.18 1.43
Arandela de fieltro D 20/14 2mm
39 2600108006 0.83 1.00
Casquillo de Metal Sinterizado
40 2600302004 2.24 2.71
PLACA DE SOPORTE
41 2601334009 1.18 1.43
Pasador De Pivote
46 2603105038 2.71 3.28
Ensamble de rodillos de aguja
53 2600913003 1.70 2.06
Ya no disponible, sin reemplazo
55 2600100647
Arandela de compensación
56 2600100039 1.18 1.43
Anillo de bloqueo
62 2916650001 1.94 2.35
Arandela De Compensación 17 x 0,5
63 2600101674 1.18 1.43
Arandela De Compensación 17 x 0,2
63 2600101675 1.18 1.43
Arandela de ajuste 0,4 MM DE ESPESOR
66 2600200027 1.18 1.43
Anillo espaciador
74 2600200028 1.18 1.43
Palanca de horquilla
75 2601923006 4.10 4.96
Arandela de compensación
77 2600100040 1.18 1.43
Arandela de compensación
79 2600100047 1.18 1.43
Interruptor de cambio
80 2602026044 7.58 9.17
Capucha de trinquete
81 2600590006 1.18 1.43
Arandela de compensación 0,2 MM
82 2600100050 1.18 1.43
Chapa de compensación 0,5 MM DE ESPESOR
82 3600100013 1.18 1.43
Anillo de bloqueo
83 2916640006 1.18 1.43
Palanca de transferencia inversa
85 2601321016 5.83 7.05
Perno de cojinete
86 2603100048 1.18 1.43
Resorte de compresión
88 2604617002 1.18 1.43
Anillo de bloqueo
90 2916660008 1.70 2.06
Anillo O 5,0x1,75 MM
93 2600210036 1.18 1.43
Cabeza Rotativa
95 2602026045 1.70 2.06
Palanca de Bloqueo
96 2602051000 1.18 1.43
Ya no disponible, sin reemplazo
97 1604651007
Ya no disponible, sin reemplazo
98 2601022000
Conductor de tierra Ø0,35 MM BLANCO
100 2604448010 1.70 2.06
Cable de Conexión L = 278 MM AZUL
101 2604448012 1.18 1.43
Cable de conexión
102 2604448113 1.18 1.43
Cable de Conexión L=243 MM BLANCO
103 2604448033 1.18 1.43
Cable De Conexión L=162MM BLANCO
104 2604448122 1.18 1.43
Cable De Conexión L=263MM AZUL
105 2604448119 1.18 1.43
Pegatina
106 2601110740 1.18 1.43
Cable Eléctrico
109 1614431010 2.71 3.28
Muelle de contacto
110 2601329057 1.94 2.35
Sección del Caso VERDE
801 2605104897 36.85 44.59
Cable de alimentación
805 1607000386 15.71 19.01
Destornillador Desplazado
807 2607950004 1.18 1.43
Tornillo de placa
808 2912401020 0.83 1.00
Ya no disponible, sin reemplazo
813 2600917902
RODAMIENTO DE BOLAS OSC 18
814 2600905039 9.53 11.53
Ya no disponible, sin reemplazo
816/40 2607014009
Capucha de trinquete
816/60 2601322013 1.18 1.43
Capucha de trinquete
816/60 2601322017 1.18 1.43
Caja de engranajes
826 2605806989 91.56 110.79
Soporte de Rodamiento
842 2602130901 18.19 22.01
Anillo de bloqueo
847 2916080007 1.94 2.35
Ya no disponible, sin reemplazo
848 2602130900
Anillo de bloqueo
854 2916080910 1.70 2.06
Engranaje excéntrico Z=45
858 2606320043 36.85 44.59
Jaula de agujas
864 2607001130 4.70 5.69
Contrapeso
870 2608012002 13.93 16.86
Ya no disponible, sin reemplazo
878 2916080008
Placa de identificación
888 160111A3H3 1.94 2.35
