Aquí encontrará todas las piezas y dibujos técnicos disponibles de 'Bosch 3603BA4000 ( PHO1500 )'. Desde aquí podrá pedir todas las piezas deseadas directamente. Para muchas piezas de repuesto, es necesario pasar un pedido al fabricante. Dependiendo de la marca, el plazo de entrega puede variar entre una y cuatro semanas. Toda la información que tenemos está en nuestro sitio web. No podremos aconsejarle sobre lo que necesita hasta que entregue la máquina para su reparación. Tenga en cuenta lo siguiente a la hora de cursar su pedido:

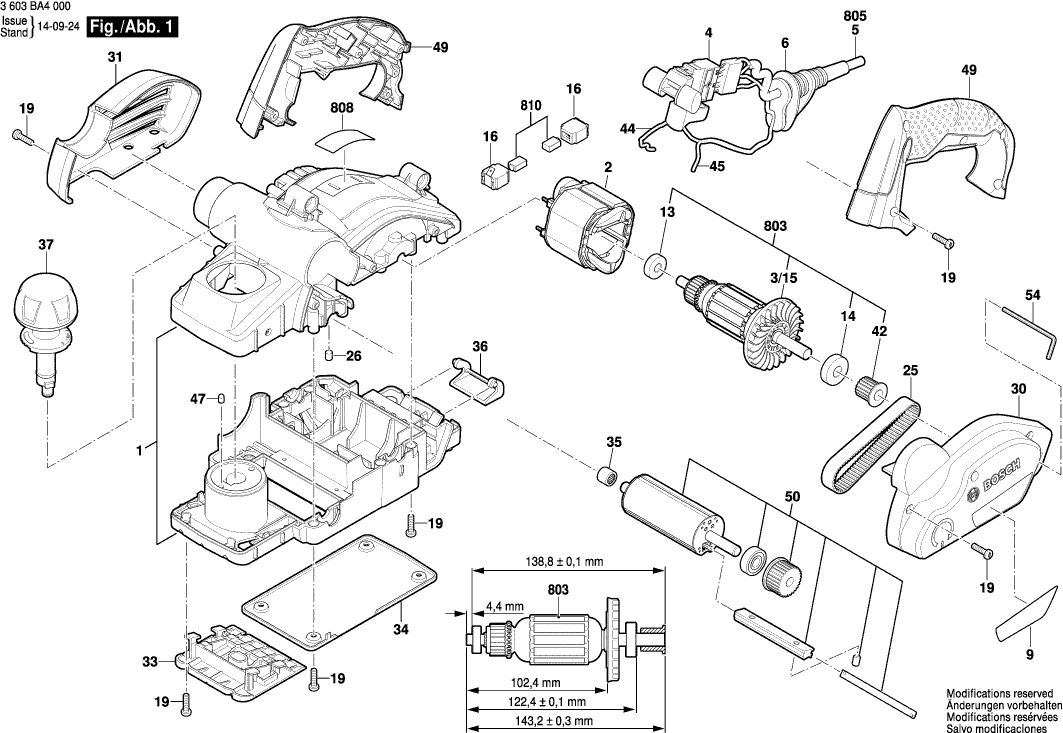

Dibujo técnico de los/las Bosch 3603BA4000 ( PHO1500 )
Lista de las piezas de repuesto de Bosch 3603BA4000 ( PHO1500 )
| Pos. | Descripción | Precio con el IVA excluido | Precio con el IVA incluido | |
| Los precios mostrados incluyen el IVA | ||||
| Carcasa del motor | ||||
| 1 | 1619P12317 | 18.19 | 22.01 | |
| Campo 230V | ||||
| 2 | 1619P08350 | 13.93 | 16.86 | |
| Ventilador Sunon PMD2412PMB1-A | ||||
| 3/15 | 2606610096 | 1.94 | 2.35 | |
| Interruptor | ||||
| 4 | 1619X08569 | 7.58 | 9.17 | |
| OJAL | ||||
| 6 | 1619X06341 | 1.70 | 2.06 | |
| Placa del fabricante GBH 2000 | ||||
| 9 | 1619X08494 | 1.94 | 2.35 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 13 | 1619X06535 | 2.71 | 3.28 | |
| RODAMIENTO DE BOLAS OSC 18 | ||||
| 14 | 1619P12162 | 2.71 | 3.28 | |
| PORTACEPILLO | ||||
| 16 | 1619X02735 | 1.70 | 2.06 | |
| Tornillo Torx con cabeza ovalada 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Correa Dentada Z=75 | ||||
| 25 | 2604736001 | 7.58 | 9.17 | |
| Parachoques de goma | ||||
| 26 | 2603100056 | 1.18 | 1.43 | |
| Cubierta del engranaje | ||||
| 30 | 1619X08461 | 6.54 | 7.91 | |
| Tapa del cepillo | ||||
| 31 | 1619X08484 | 5.83 | 7.05 | |
| Deslizador de ajuste | ||||
| 33 | 1619X08462 | 9.53 | 11.53 | |
| PLACA DE BASE CPL USA | ||||
| 34 | 1619X08463 | 6.54 | 7.91 | |
| Manga de aguja AGC 18 | ||||
| 35 | 1610910057 | 2.24 | 2.71 | |
| Guardia de cuchillo | ||||
| 36 | 1619X08465 | 1.94 | 2.35 | |
| Tapa De Mango | ||||
| 37 | 1619X08673 | 4.70 | 5.69 | |
| Rueda de Correa Dentada | ||||
| 42 | 1619X08472 | 2.24 | 2.71 | |
| Cable de conexión MX 1200/2 E EF | ||||
| 44 | 1619X08473 | 1.70 | 2.06 | |
| Conducto | ||||
| 45 | 1619X06542 | 0.83 | 1.00 | |
| Capucha de trinquete | ||||
| 47 | 2600590006 | 1.18 | 1.43 | |
| Conjunto de asas | ||||
| 49 | 1619X08466 | 7.58 | 9.17 | |
| Cabeza de cepillado EHL 65 | ||||
| 50 | 2608584003 | 40.61 | 49.14 | |
| Destornillador Desplazado | ||||
| 54 | 2607950045 | 1.70 | 2.06 | |
| Conjunto de armadura | ||||
| 803 | 1619X09120 | 26.84 | 32.48 | |
| Cable de alimentación | ||||
| 805 | 1607000388 | 9.53 | 11.53 | |
| Placa de identificación | ||||
| 808 | 1619P31672 | 1.94 | 2.35 | |
| KIT DE SERVICIO 115V | ||||
| 810 | 1619X09122 | 5.83 | 7.05 | |
